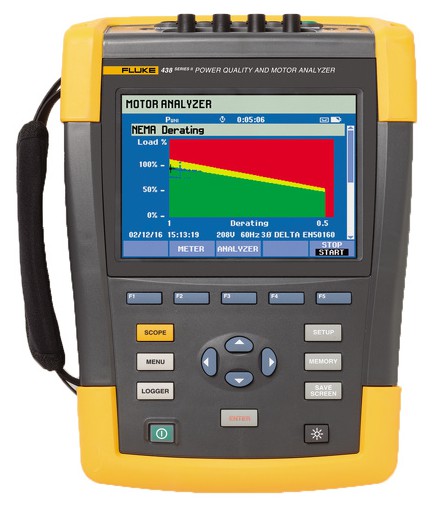

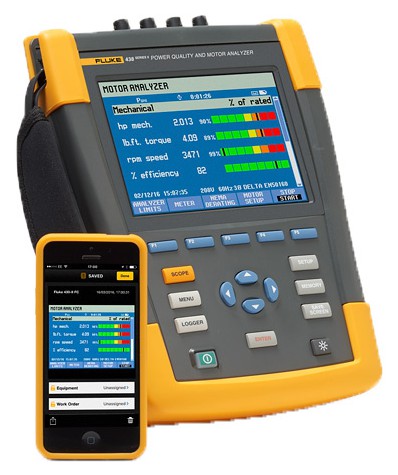

Třífázový analyzátor elektrických sítí a motorů - Fluke 438

Rychlé a snadné zjišťování elektrického a mechanického výkonu elektromotorů a vyhodnocování kvality elektrické energie pomocí jediného měřicího přístroje.

Model 438-II představuje ideální přenosný měřicí přístroj pro analýzu motorů, který umožňuje lokalizovat, předpovídat, eliminovat a řešit problémy s kvalitou elektrické energie v třífázových a jednofázových energetických distribučních systémech, a současně poskytne technikům informace o mechanických a elektrických parametrech, které potřebují ke směrodatnému posouzení stavu motoru.

• Analyzátor kvality elektrické energie a motoru Fluke 438-II doplňuje k funkcím měření kvality elektrické energie analyzátorů řady Fluke 430 II možnost měření nejdůležitějších mechanických parametrů elektromotorů.
• Můžete rychle a snadno měřit a analyzovat klíčové elektrické a mechanické energetické parametry, například výkon, harmonické, nesymetrii, otáčky motoru, točivý moment a mechanický výkon bez nutnosti použití mechanických snímačů.
• Měření klíčových parametrů motorů s přímým připojením na síť (direct-on-line), například točivého momentu, otáček za minutu (rpm) a mechanického výkonu a účinnosti
• Provádění dynamické analýzy motorů vykreslením faktoru snížení výkonu motoru v závislosti na zatížení v souladu s požadavky standardu NEMA
• Výpočet mechanického výkonu a účinnosti bez nutnosti použití mechanických snímačů, stačí připojit na vstupní vodiče a jste připraveni
• Měření parametrů el. energie, jako je napětí, proud, výkon, zdánlivý výkon, účiník, harmonické zkreslení a nesymetrie k identifikaci charakteristik ovlivňujících účinnost motoru
• Identifikace problémů s kvalitou elektrické energie, například poklesů, překmitů, přechodných jevů, harmonických a nevyvážení
• Technologie záznamu dat výkonové křivky PowerWave zaznamenává rychlá data RMS a zobrazuje průměry polovičního cyklu a křivky charakterizující dynamiku elektrosoustavy (rozběhy generátorů, spínání jednotek UPS a podobně)
• Funkce zachycování křivek umožňuje zachycovat 100/120 cyklů (50/60 Hz) všech detekovaných událostí ve všech režimech, bez nastavování
• Automatický přechodný režim zachycuje data křivek rychlostí 200 kS/s ve všech fázích současně až do hodnoty 6 kV
• Disponuje 0,1% přesností napětí a zcela tak vyhovuje standardům měření IEC 61000-4-30 třídy A
• Funkce Logger: zaznamenejte potřebné detaily. Podrobné dlouhodobé zaznamenávání konfigurovatelné uživatelem vám umožní odečty MIN, MAX a AVG hodnot až 100 parametrů na všech čtyřech fázích s volitelným časem pro průměrování už od 0,5 sekundy. K dispozici je paměť postačující pro záznam 400 parametrů s 1minutovým rozlišením po dobu až jednoho měsíce
• 4 kanály: současně měří napětí a proud na všech třech fázích a nulovém vodiči
• Funkce AutoScaling: jednodušší analýza vývoje s automatickou změnou poměrů svislé osy. Křivky průběhů se nyní budou zobrazovat na celém displeji
• Automatické zobrazení přechodových jevů: automaticky zachytí až 40 poklesů, překmitů, přerušení nebo přechodových, nahodilých jevů
• Splňují přísné kategorie 600 V CAT IV, 1000 V CAT III, bezpečnostní standard, který je požadován při měření na začátku elektrické instalace
• Robustní, ruční přístroje pracují více než 7 hodin na přiložený NiMH akumulátor. Z menu ovládaný interface zjednodušuje provoz
• Poskytují možnosti rozsáhlé analýzy údajů. Kurzory a zoom se mohou používat „naživo“ během provádění měření, nebo „offline“ na uložené naměřené údaje. Uložené údaje mohou být také převedeny do PC pomocí softwaru FlukeView.
• Je vybaven softwarem Power log pro analýzu zaznamenaných dat a vytváření zpráv
