Monitory reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů
Datum: 26.07.2017

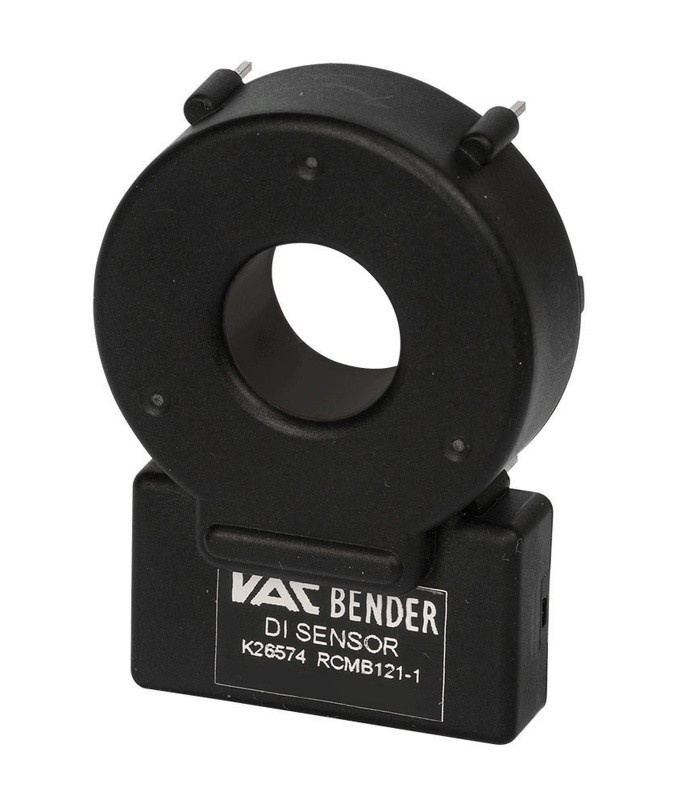

Monitory AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů, nebo řídící jednotky integrované v nabíjecích kabelech.RCMB121
- Provedení podle normy IEC 627582 nebo podle normy UL 2231
- Frekvenční rozsah DC do 2 kHz
- Zátěžový proud do 80 A RMS (jednofázový) nebo 3x 32 A RMS (třífázový)
- Výstupy pro 6 mA DC a 30 mA RMS (IEC verze) nebo pro 5 mA RMS a 20 mA RMS (UL verze)
- Výstup pro signalizaci poruchy (monitorování vlastní funkce a test funkce)
- Rozlišení měření 0,2 mA
- Rozsah reziduálního proudu 0…300 mA
- Robustní konstrukce vhodná pro ovládací jednotky v nabíjecích kabelech IC-CPD
- Odolný vůči působení vnějších polí, použitelný i v silně elektricky zarušeném prostředí
- Úspora nákladů při použití v kombinaci s proudovým chráničem typu A oproti jinak vyžadovanému typu B
- Optimalizováno pro rychlou a nízkonákladovou montáž
- Kompaktní rozměry 50 x 35 x 14 mm pro povrchovou montáž

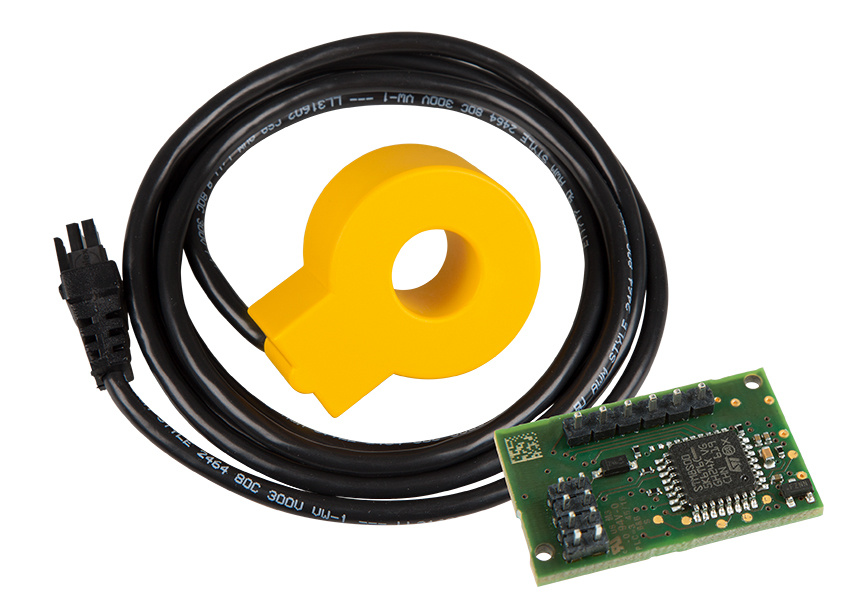

RCMB104
- Monitor AC/DC reziduálních proudů s externím měřicím transformátorem řady W15BS
- Provedení podle normy IEC 627582 nebo podle normy UL 2231
- Frekvenční rozsah DC do 2 kHz
- Zátěžový proud do 48 A RMS (jednofázový) nebo 3x 32 A RMS (třífázový)
- Výstupy pro 6 mA DC a 30 mA RMS (IEC verze) nebo pro 5 mA RMS a 20 mA RMS (UL verze)
- Výstup pro signalizaci poruchy (monitorování vlastní funkce a test funkce)
- Rozlišení měření 0,2 mA
- Rozsah reziduálního proudu 0…300 mA
- Vhodný pro ovládací jednotky v nabíjecích kabelech IC-CPD
- Odolný vůči působení vnějších polí, použitelný i v silně elektricky zarušeném prostředí
- Úspora nákladů při použití v kombinaci s proudovým chráničem typu A oproti jinak vyžadovanému typu B
- Kompaktní rozměry 28 x 18 mm
Související produkty
Varianty: 3
RCMB121Monitor reziduálních proudůMonitor AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů včetně řídících jednotek integrovaných v nabíjecích kabelech (IC-CPD). Provedení s integrovaným měřicím proudovým transformátorem pro montáž na desku plošných spojů.
Skladem v GHVDetail produktu
Varianty: 2
RCMB104Monitor reziduálních proudůMonitor AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů v DPS provedení s externím měřicím proudovým transformátorem.
