RCMB121 - Monitor reziduálních proudů
Monitor AC/DC reziduálních proudů pro nabíjecí kabely a wallboxy

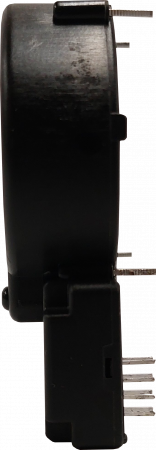

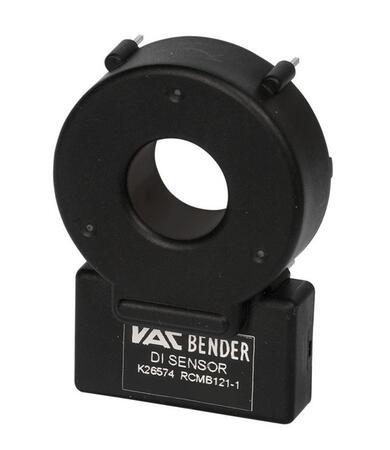

Monitor AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů včetně řídících jednotek integrovaných v nabíjecích kabelech (IC-CPD). Provedení s integrovaným měřicím proudovým transformátorem pro montáž na desku plošných spojů.
Dotaz na produktPorovnat
Varianty k produktu RCMB121 - Monitor reziduálních proudů (1)
Výstup dle UL 20 mA AC
Popis výrobku
- Detekce AC i DC unikajících proudů podle normy IEC 62752:2016 a AC unikajících proudů podle normy UL 2231-2 Ed.2
- Frekvenční rozsah DC do 2 kHz
- Zátěžový proud do 80 A RMS (jednofázový) nebo 3x 40 A RMS (třífázový)
- Samostatné výstupy dle normy IEC 62752 (6 mA DC a současně 30 mA RMS) a dle normy UL 2231 (20 mA RMS)
- Výstup pro signalizaci interní poruchy přístroje (test a monitorování vlastní funkce)
- PWM výstup pro vyčítání hodnoty reziduálního proudu
- Rozlišení měření 0,2 mA
- Rozsah reziduálního proudu 0…300 mA
- Robustní konstrukce vhodná pro ovládací jednotky v nabíjecích kabelech IC-CPD
- Odolnost vůči působení vnějších polí, použitelný i v silně elektricky zarušeném prostředí
- Úspora nákladů při použití v kombinaci s proudovým chráničem typu A oproti jinak vyžadovanému typu B
- Optimalizováno pro rychlou a nízkonákladovou montáž
- Kompaktní rozměry 50 x 35 x 14 mm pro osazení na DPS
Rozšířené informace
Aplikace
- Kompaktní nabíjecí stanice pro firmy i domácnosti
- Nabíjecí jednotky integrované v nabíjecích kabelech (IC-CPD)
- Nabíjecí stanice v sítích bez proudových chráničů typu B
Funkce
Podle IEC 62752 a IEC 60364-7-772 vyžaduje nabíjení elektrovozidel monitorování reziduálních proudů za účelem předcházení nebezpečí v situaci, kdy je baterie vozidla (DC) připojena k domovnímu zdroji nabíjení (AC). Monitory AC/DC reziduálních proudů se používají tam, kde dochází k propojení AC obvodů s DC obvody a tím ke vzniku unikajících proudů.
Instalace nabíjecí stanice proto vyžaduje i detekci DC proudů, což standardně vyžaduje významně dražší proudový chránič typu B, oproti v domácnostech standardně používanému typu A. Při použití monitoru AC/DC reziduálních proudů postačuje chránič typu A, což významně snižuje náklady na instalaci.
Přístroj monitoruje současně DC i AC proudy, které procházejí fázovými vodiči a nulovým vodičem. V případě výskytu proudů nad danými mezemi může zařízení prostřednictvím výstupů obvody odpojit. Výstupy jsou tři, zvlášť pro poruchu zařízení, pro detekci reziduálního proudu podle normy IEC 62752 a pro detekci reziduálního proudu podle normy UL2231. Protože se reziduální proudy objevují pouze v případě poruch a jsou většinou v řádu mA, je velmi důležitá měřicí přesnost a rychlá odezva.
Normy
RCMB121 odpovídá normám:
- IEC 61800-5-1
- ČSN EN 61800-5-1 ED.2
- IEC 62752:2016
- ČSN EN 62752
- IEC 60364-7-722
- ČSN 33 2000-7-722
- UL 2231-2 Ed.2
Rozměry
Technické údaje
Parametry
| Výstupní relé | DO |
|---|---|
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 1 |
| Montáž na DIN lištu | NE |
| Montáž pomocí šroubů | na DPS |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -40 °C … 85 °C |
| Poznámka | Prahová hodnota lΔn1: 6mA DC (norma IEC) Prahová hodnota lΔn2: 20mA RMS (norma UL) Prahová hodnota lΔn3: 30mA RMS (norma IEC) |
| Hodnoty proudů | |
| Primární jmenovitý RMS proud (1 fázový/3 fázový) IP | 80/40 A |
|---|---|
| Reziduální proud 1 (DC, IEC) IΔN1 | 6 mA |
| Reziduální proud 2 (RMS, UL) IΔN2 | 20 mA |
| Reziduální proud 3 (RMS, IEC) IΔN3 | 30 mA |
| Tolerance vybavení IΔN1 (PIN X6/30-OUT), DC | 4...6 mA |
| Tolerance vybavení IΔN3 (PIN X6/30-OUT), RMS | 20...30 mA |
| Tolerance vybavení IΔN2 (PIN X6/20-OUT), RMS | 15...20 mA |
| Přesnost | |
| Špičkový rozsah měřených hodnot IΔN,max | -300…+300 mA |
|---|---|
| Rozlišení | < 0,2 mA |
| Doba odezvy | Podle IEC 62752:2016 a podle UL2231-2, Ed.2 |
| Šířka pásma | DC 2 kHz |
| Všeobecná data | |
| Teplota okolí při provozu | -40…85 °C |
|---|---|
| Teplota okolí při skladování | -40…85 °C |
| Hmotnost | 21 g |
| Napájecí napětí | 4,8…5,2 V |
| Napájecí proud | 33 mA RMS |
| Napájecí proud - špičková hodnota | 200 mA |
| Absolutní maximální hodnoty | |
| Napětí kolektor-emitor | 40 V |
|---|---|
| Kolektorový proud | 50 mA |
| Maximální napájecí napětí (bez funkce) | 6 V |
| Maximální jmenovité napětí primárního vodiče (RMS) | 250 V |
