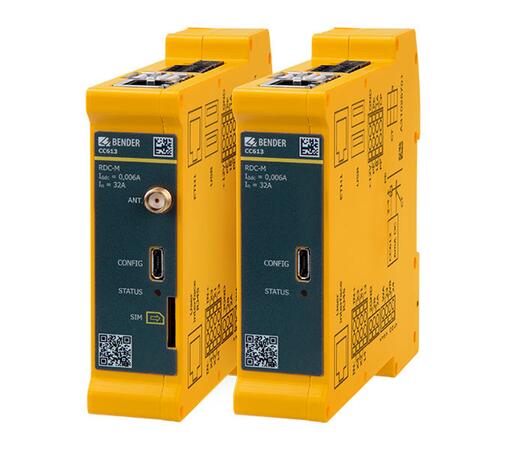

CC613 - Regulátor nabíjení pro nabíjecí stanice elektromobilů
Regulátor nabíjení nové generace pro veřejné i domácí nabíjecí stanice elektromobilů včetně stanic integrovaných do sítě veřejného osvětlení
Regulátor nabíjení pro veřejné i domácí nabíjecí stanice z AC a 3NAC sítí do 80 A s možností komunikace 4G, ethernet a USB a s autorizací pomocí RFID karet. Protokoly OCPP 1.5 a 1.6, ethernet, Modbus RTU, Modbus TCP a PLC.
Dotaz na produktPorovnat
Varianty k produktu CC613 - Regulátor nabíjení pro nabíjecí stanice elektromobilů (4)
- Ethernet, 3 x USB
- Modbus TCP,
- Externí Modbus RTU pro komunikaci s nadřazeným rozhranním
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Ethernet, 3 x USB
- Modbus TCP
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Ethernet, 3 x USB
- Modbus TCP
- Externí Modbus RTU pro komunikaci s nadřazeným rozhranním
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- Modbus TCP
- Modbus RTU pro komunikaci s vybranými elektroměry
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
Volitelné příslušenství k CC613 - Regulátor nabíjení pro nabíjecí stanice elektromobilů

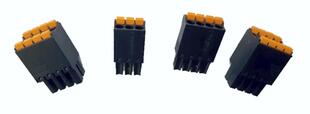

(50 x 3 pólový, 50 x 4 pólový, 100 x 8 pólový konektor)
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
l = 180 mm
l = 325 mm
l = 600 mm
l = 1.470 mm

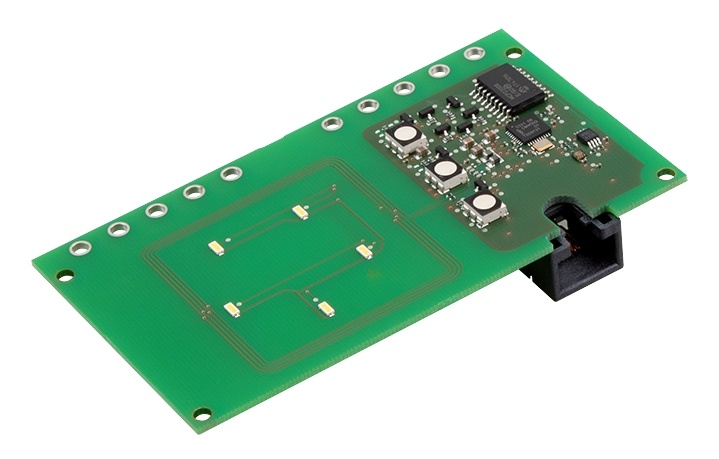

bez integrovaných stavových LED
včetně propojovacího kabelu RJ45, délka 500 mm.
s integrovanými stavovými LED
včetně propojovacího kabelu RJ45, délka 500 mm.
Popis výrobku
- Regulátor nabíjení podle standardu IEC 61851-1, režim 3
- Certifikace Plug&Charge
- Konfigurovatelný jako master nebo slave: nabíjecí stanice může být tvořena více nabíjecími body, v takovém případě pracuje jeden regulátor jako master s modemem 4G, ostatní regulátory jsou nastaveny jako slave a bez 4G konektivity
- Dynamická správa zátěže pro otimální rozdělení dostupného výkonu mezi všechny nabíjecí body s možností zohlednění dalších zátěží v dané lokalitě
- Vestavěný monitor DC reziduálních proudů (v instalaci lze použít proudový chránič typu A), volitelná délka kabelu k externímu měřicímu transformátoru
- Nouzové odblokování nabíjecího kabelu na základě monitorování napájecího napětí
- Možnost použití v jednofázových i trojfázových sítích až do hodnoty nabíjecího proudu 80 A
- Komunikační protokoly OCPP 1.5 a OCPP 1.6 v souladu se službami JSON, SOAP
- Podporované mobilní sítě: 4G (LTE), 3G (UMTS) a 2G (GSM) díky vestavěnému 4G modemu (volitelná funkce)
- 3 USB rozhraní:
- jedno pro nastavování přístroje a aktualizaci firmware
- dvě rozhraní pro periferie - Integrovaná komunikace s vozidlem - Control Pilot a Proximity Pilot (podle IEC 61851-1)
- Nastavitelná podpora domácích zásuvek
- Rozhraní pro elektroměry: Modbus TCP a Modbus RTU
- Volitelné samostatné galvanicky oddělené rozhraní Modbus pro ovládání nadřazeným řidicím systémem

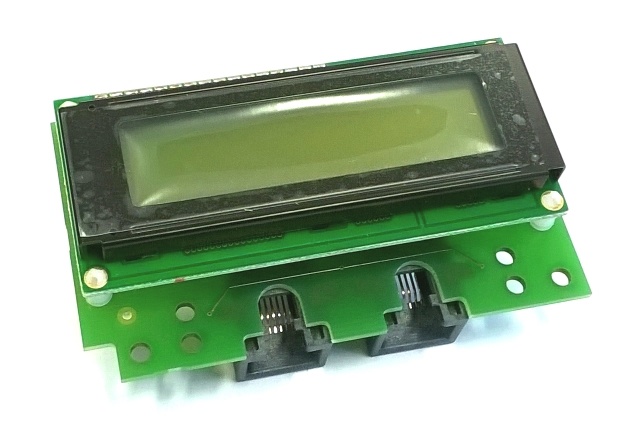

- Volitelné externí moduly pro zákaznické aplikace (RFID čtečka, displej)
- Nastavitelné rozhraní se dvěma vstupy/výstupy
- Vestavěná teplotní čidla pro řízení hodnoty nabíjecího proudu v závislosti na aktuální teplotě okolí
- Protokol PLC (Powerline Communication) dle standardu ISO 15118
K dispozici je celkem 5 variant regulátoru nabíjení CC613. Přehled funkcionalit jednotlivých variant najdete v tabulce, která je k dispozici v sekci Soubory ke stažení.
Rozšířené informace
Regulátor nabíjení CC613 je centrálním prvkem nabíjecích stanic pro elektromobily v různých provedeních (stojanové stanice, stanice na zeď, stanice na sloupech veřejného osvětlení apod.). Přístroj řídí funkci stanice v souladu s IEC 61851-1. Regulátor ovládá připojení nabíjecího obvodu (zásuvka typu 1 nebo 2) prostřednictvím stykače a akčním členem uzamyká kabel v průběhu nabíjení. Pro ovládání stykače slouží vestavěné relé s napětím 230 V.
Regulátor nabíjení sleduje jednotlivé části nabíjecí stanice jako elektroměr, stykač, uživatelská rozhraní nebo nabíjecí zásuvku. Přístroj může být trvale dostupný prostřednictvím sítě 4G. 4G modem je součástí regulátoru v provedení master.
Pro komunikaci s backend systémem slouží protokol OCPP. Přístroj obsahuje všechny aktuálně definované příkazy protokolu OCPP včetně některých rozšíření specifických pro konkrétní výrobce (příkazy typu DataTransfer). Regulátor úspěšně absolvoval testy kompatibility s poskytovateli backend služeb (např. has-to-be, Virta a NewMotion).
Aplikace
- AC a 3NAC nabíjecí stanice do 80 A
- Domácí nabíjecí stanice bez autorizace
- Veřejné a podnikové nabíjecí stanice s autorizací
- Nabíjecí stanice integrované do sítě veřejného osvětlení
Přehled funkcí
Regulátor řídí stykačem připojení nabíjecího obvodu (zásuvka typu 1 nebo 2) a akčním členem uzamyká kabel v průběhu nabíjení. Pro ovládání stykače slouží vestavěné relé 230 V.
- Nabíjecí systém může být osazen elektroměrem. Pro přímé připojení digitálních elektroměrů jsou k dispozici rozhraní Modbus RTU a Modbus TCP.
- Regulátor vyžaduje napájení 12 V DC.
- Pro snadnou identifikaci zákazníků lze přístroj doplnit o čtečku RFID.
- Stykač nabíjecího obvodu je ovládán vestavěným relé 230 V.
- Použití karty mikroSIM (není součástí dodávky přístroje): regulátor nabíjení ve verzi s vestavěným 4G modemem je vybaven slotem pro kartu mikroSIM. Slot je umístěn na čelní straně přístroje. SIM karta může být chráněna PINem. PIN i nastavení APN lze konfigurovat prostřednictvím menu správce.
- Přístroje s vestavěným 4G modemem mají na čelním panelu osazen anténní konektor.
- Pro detekci DC reziduálního proudu je regulátor vybaven integrovaným monitorem RDC-M (residual direct current monitoring module), který využívá externí měřicí proudový transformátor. Díky této funkci lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.
- Pro datovou komunikaci mezi vozidlem a nabíjecí stanici lze využít protokol PLC (Powerline Communication) dle standardu ISO 15118.
- Dynamická správa zátěže:
Regulátor nabíjení má implementovanou dynamickou správu zátěže, jejíž funkce je zcela nezávislá na připojení k backend systému. Software dokáže rozdělit nabíjecí proudy mezi jednotlivé fáze s cílem minimalizovat proudové špičky a omezit nesymetrii zatížení. Maximální počet takto propojených nabíjecích míst je až 250. - Regulátor trvale sleduje průběh nabíjecího procesu s cílem zajistit maximální bezpečnost:
- ukončení nabíjecího procesu po vybavení proudového chrániče v důsledku detekce reziduálního proudu,
- detekce poruchového proudu vestavěným monitorem reziduálního proudu. Tato informace může být předána majiteli vozu prostřednictvím backend systému (pokud je backend systémem podporována). - Externí rozhraní Modbus pro rozšířenou správu regulátoru nadřazeným systémem správy nabíjení, zcela nezávislým na připojení k backend systému.
Regulátor nabíjení s vestavěným modulem monitorování reziduálního proudu (RDC-M) vyžaduje pro svoji funkci externí měřicí proudový transformátor (musí být objednán samostatně).
Normy
Regulátor nabíjení CC613 odpovídá požadavkům:
- IEC 61851-1 (Systém nabíjení elektrických vozidel)
- IEC 62955 (Přístroje pro detekci reziduálních proudů)
- ISO 15118:2015 (PLC - PowerLine Communication)

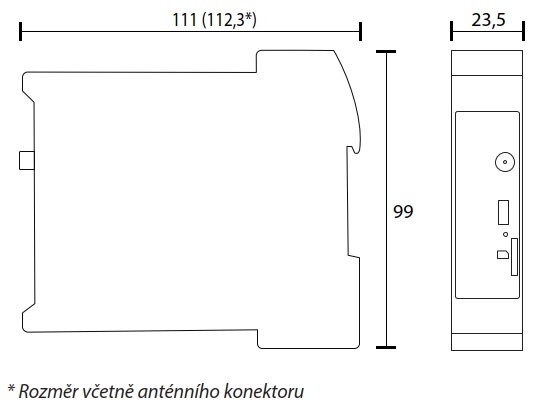

Rozměry pouzdra CC613
Technické údaje
| Izolace podle IEC 60664-1/IEC 60664-3 | |
| Jmenovité napětí izolace | 250 V |
|---|---|
| Jmenovité impulzní výdržné napětí v rámci svorkovnice H |
2,5 kV, kategorie přepětí II |
| Jmenovité impulzní výdržné napětí mezi svorkovnicí H a ostatními svorkovnicemi |
6 kV, kategorie přepětí III |
| Zesílená izolace podle kategorie přepětí III | mezi svorkovnicí H a ostatními svorkovnicemi |
| Základní izolace podle kategorie přepětí II | v rámci svorkovnice H |
| Oblast použití | ≤ 2000 m n.m. |
| Parametry napájení (svorkovnice B (0V, +12V)) | |
| Jmenovité napájecí napětí US | DC 12 V |
|---|---|
| Rozsah napájecího napětí | DC 11,4…12,6 V |
| Jmenovitý proud | 750 mA |
| Modul monitorování reziduálního proudu (RDC-M, svorkovnice A) | |
| Měřicí rozsah | 100 mA |
|---|---|
| Hodnota reakce reziduálního proudu IΔn | DC 6 mA |
| Tolerance IΔn | -50...0 % |
| Hodnota restartovací sekvence | |
| DC 6 mA | < 3 mA |
|---|---|
| Volitelný 4G modem (svorkovnice E, anténní konektor SMA) | |
| Kmitočtová pásma | 800 MHz/850 MHz/900 MHz/ 1800 MHz/2100 MHz/2600 MHz |
|---|---|
| Impedance | 50 Ω |
| Přenosové rychlosti |
GPRS: UL 85,6 kBit/s; DL 107 kBit/s |
| Typ antény | PSI-GSM/UMTS-QB-ANT |
| Datová rozhraní | |
| USB host 1 (svorkovnice C1) | USB konektor typu A; USB 2.0, max. 250 mA |
|---|---|
| USB host 2 (svorkovnice C2) | USB konektor typu A; USB 2.0, max. 250 mA |
| Ethernet (svorkovnice D) | 10/100 Mbit |
| CONFIG (rozhraní pro konfiguraci, svorkovnice F) |
mikroUSB konektor typu AB |
| SIM (pouze v provedení se 4G modemem, čelní panel) |
micro SIM |
| HMI (svorkovnice K) | vnitřní |
| Interní Modbus (svorkovnice B (B Mod., A Mod.)) |
9,6 kBit |
| Externí Modbus (svorkovnice I) | 9,6 kBit |
| Control Pilot (svorkovnice B (CP)) | podle IEC 61851 |
| Proximity Pilot (svorkovnice B (PP)) | podle IEC 61851 |
| Vstupy | |
| Optočlen (svorkovnice J (Opto 1 In+, Opto 1 In-)) | |
|---|---|
| Vstupní napětí | DC 11,4...25,2 V |
| Vstupní proud | 2,3...6,4 mA |
| Detekce slepení kontaktů (svorkovnice H (WB, WA)) | |
| Vstupní napětí | AC 180...277 V |
| Vstupní proud | 0,6...1,3 mA |
| Spínací prvky | |
| Relé (12 V) (svorkovnice J (Relé 13, Relé 14)) | |
|---|---|
| Jmenovité pracovní napětí Ue | DC 24 V |
| Jmenovitý spínací proud Ie | DC 1 A |
| Minimální zátěž kontaktu | 1 mA při ≥ 10 V |
| Spínací relé pro stykač (svorkovnice H (Relé 23, Relé 24)) | |
| Jmenovité pracovní napětí Ue | AC 230 V |
| Jmenovitý spínací proud Ie | AC 4 A |
| Minimální zátěž kontaktu | 50 mA při ≥ 10 V AC |
| Pracovní podmínky, EMC | |
| EMC | viz. certifikát CE |
|---|---|
| Pracovní teplota | -30...+70°C |
| Klimatická třída podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3K23 (bez orosení a jinovatky) |
| Přeprava (IEC 60721-3-2) | 2K11 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K21 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M11 |
| Přeprava (IEC 60721-3-2) | 2M4 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1M12 |
| Délky a typy kabelů | |
| HMI (svorkovnice K) | |
|---|---|
| Připojovací kabel | RJ45, stíněný |
| Maximální délka | 2 m |
| Ethernet (svorkovnice D) | |
| Připojovací kabel | CAT6 |
| Maximální délka | 100 m |
| Připojení - svorkovnice B a J | pružinové svorky |
| Parametry připojení: | |
| jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
| splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| splétané lanko s dutinkou s izolací | 0,14…0,75 mm² |
| Délka odizolování vodiče | 10 mm |
| Maximální délka | 2 m |
| Průřez | ≥ 0,5 mm2 |
| Maximální délka kabelu k PE | 4 m |
| Průřez kabelu k PE | ≥ 1 mm2 |
| Připojení - svorkovnice I | pružinové svorky |
| Parametry připojení: | |
| jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
| splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
| Délka odizolování vodiče | 10 mm |
| Maximální délka kabelu | 250 m |
| Připojení - svorkovnice H | pružinové svorky |
| Parametry připojení: | |
| jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
| splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
| Délka odizolování vodiče | 10 mm |
| Maximální délka kabelu | 2 m |
| Průřez | ≥ 0,75 mm2 |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Stupeň krytí | IP20 |
| Montáž na DIN lištu | IEC 60715 |
| Hmotnost | max. 500 g (v závislosti na provedení) |
