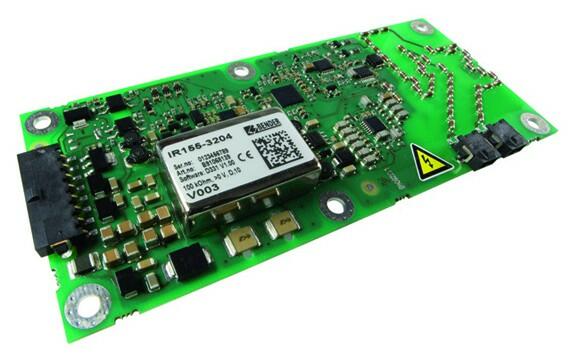

IR155 - Hlídač izolačního stavu pro elektromobily
Monitor izolačních stavů pro kombinované IT sítě
Monitoruje izolační odpor v kombinovaných IT sítích do 1000 V.
Vysoká otřesuvzdronost a pracovní
rozsah teplot −40...105 °C.
Dotaz na produktPorovnat
Varianty k produktu IR155 - Hlídač izolačního stavu pro elektromobily (4)
Monitorování podpětí: 300V
Fave: 10
Výstup: MLS
Monitorování podpětí: neaktivní, off
Fave: 10
Výstup: MHS
Ran: 100k...1MOhm
Monitorování podpětí: 0V...500V
Fave: 1...10
Výstup: MLS
Ran: 100k...1MOhm
Monitorování podpětí: 0V...500V
Fave: 1...10
Výstup: MHS

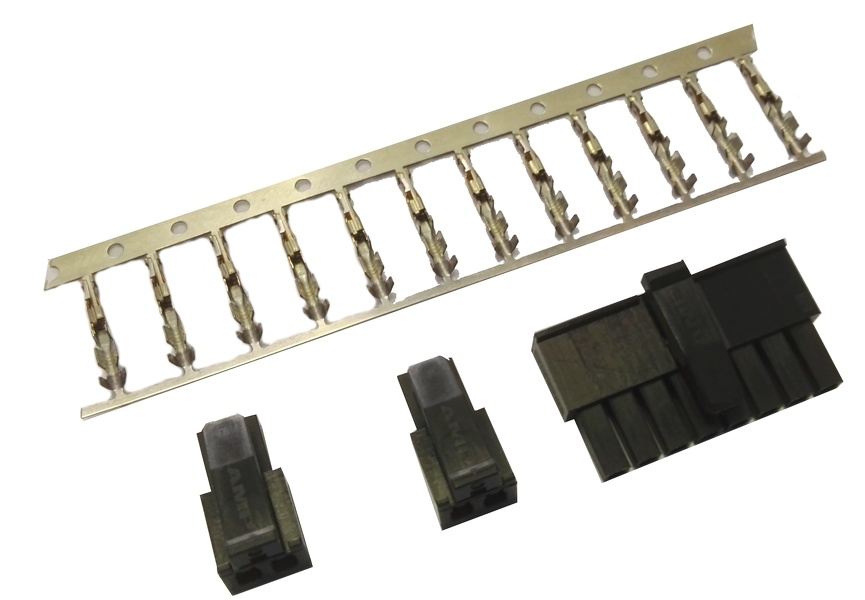

Volitelné příslušenství k IR155 - Hlídač izolačního stavu pro elektromobily
Popis výrobku
- Přístroje je možné nastavit dle specifických požadavků zákazníka
- Napěťový rozsah monitorované IT sítě Un DC 0...1000 V DC, AC 0...660 V RMS
- Napájecí napětí Us 10...36 V DC
- Monitorování připojení ochranných vodičů IT sítě
- Monitorování podpětí 0...500 V (prahová hodnota volitelně)
- Hodnota reakce 0,1...1 MΩ (prahová hodnota volitelně)
- Faktor průměrování Fave 1...10 (prahová hodnota volitelně)
- Dvě měřicí metody SST a DCP
- SST (< 2 s) metoda pro rychlé vyhodnocení izolace při startu zařízení
- DCP metoda pro trvalé monitorování izolace v průběhu provozu zařízení
- Elektricky izolovaný PWM výstup MHS (pouze IR155-3204) a MLS (pouze IR155-3203) pro výstupní kΩ hodnotu a hlášení stavů (viz technická data)
- Stavový výstup OKHS pro signalizaci bezporuchového a poruchového stavu zařízení a monitorované sítě (viz technická data)
- Signalizace vlastní poruchy zařízení
- Povrchová úprava pro ochranu před vnějšími vlivy (SL1301ECO-FLZ)
Technické údaje
Parametry
| Aplikace | automobily a elektromobily obnovitelné zdroje |
|---|---|
| Rozsah pracovních teplot | -40 °C … 105 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 660 V |
| Jmenovité napětí Un DC | 0 V … 1 kV |
| Tolerance napětí Un | 0% |
| Rozptylová kapacita sítě Ce µF | 0 F … 1 µF |
| Hodnota reakce Ran kΩ | 100 kΩ … 10 MΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ne |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
