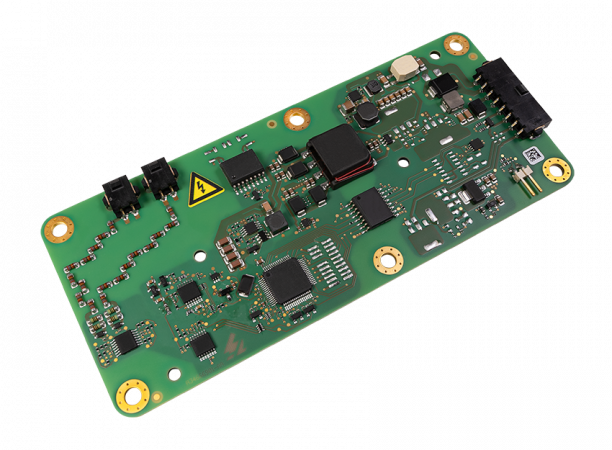

iso175 - Hlídač izolačního stavu pro elektrická vozidla
Hlídač izolačního stavu pro DC i AC izolované sítě (IT) v elektromobilech

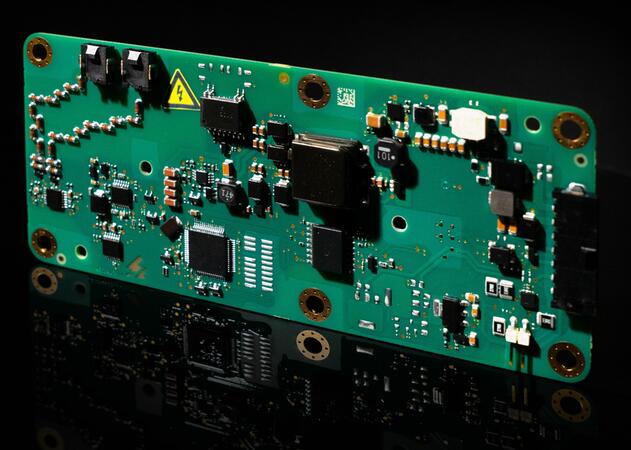

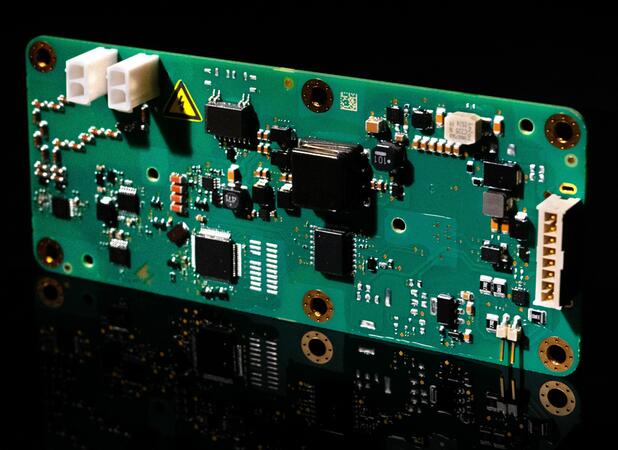

Hlídač izolačního stavu pro monitování izolačního stavu v IT sítích do 1000 V DC (resp. 480 V AC) v provedeni DPS. Vysoká odolnost vůči otřesům a široký rozsah pracovních teplot -40...105°C. Rozhraní CAN.
K dispozici jsou 4 varianty přístoje dle typu připojovacích konektorů a typu rozhraní CAN. Možné je i dodání varianty s uživatelsky definovatelnými parametry (objednací číslo B91068200).
Dostupnost: Skladem v GHV
Vybrat variantu (5)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu iso175 - Hlídač izolačního stavu pro elektrická vozidla (5)
Hlídač izolačního stavu - BENDER
iso175C-32-SSUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory TYCO
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory TYCO
Hlídač izolačního stavu - BENDER
iso175C-42-SSUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory Samtec/Molex
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory Samtec/Molex
Hlídač izolačního stavu - BENDER
iso175C-32-SBUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory TYCO
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory TYCO
Hlídač izolačního stavu - BENDER
iso175C-42-SBUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory Samtec/Molex
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory Samtec/Molex
Hlídač izolačního stavu - BENDER
iso175cUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Uživatelsky definovatelné parametry:
Ran 30 kΩ...2MΩ
detekce podpětí 0...1000V
rozhraní HS-CAN Bender 500 kBaud nebo HS-CAN SAE J1939 500 kBaud
konektory TYCO nebo Samtec/Molex
SOUČÁSTÍ OBJEDNÁVKY MUSÍ BÝT VYPLNĚNÁ TABULKA S POŽADAVKY NA NASTAVENÍ PARAMETRŮ !
Us DC 12...24V
Ce < 10mikroF
Uživatelsky definovatelné parametry:
Ran 30 kΩ...2MΩ
detekce podpětí 0...1000V
rozhraní HS-CAN Bender 500 kBaud nebo HS-CAN SAE J1939 500 kBaud
konektory TYCO nebo Samtec/Molex
SOUČÁSTÍ OBJEDNÁVKY MUSÍ BÝT VYPLNĚNÁ TABULKA S POŽADAVKY NA NASTAVENÍ PARAMETRŮ !
Volitelné příslušenství k iso175 - Hlídač izolačního stavu pro elektrická vozidla

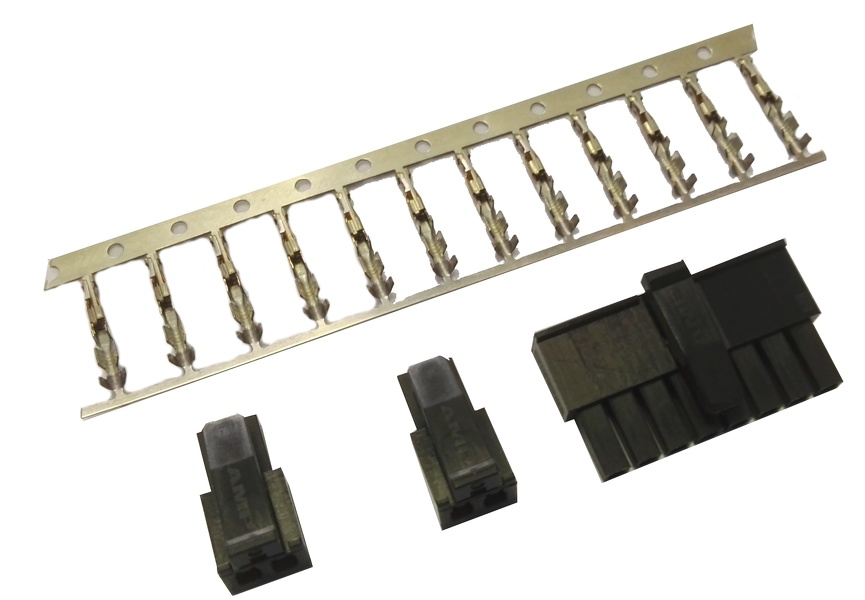

Sada konektorů pro IR155-32xx
IR155-32xxSada konektorů TYCO pro IR155/iso175
OBJ: B91068501
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
400 Kč/ks
484 Kč s DPH
+-
Sada konektorů pro IR155-42xx
IR155-42xxSada konektorů Samtec/Molex pro IR155/iso175
OBJ: B91068502
Záruka: 24 m.
Není skladem
Prověříme pro Vás
550 Kč/ks
665,50 Kč s DPH
+-

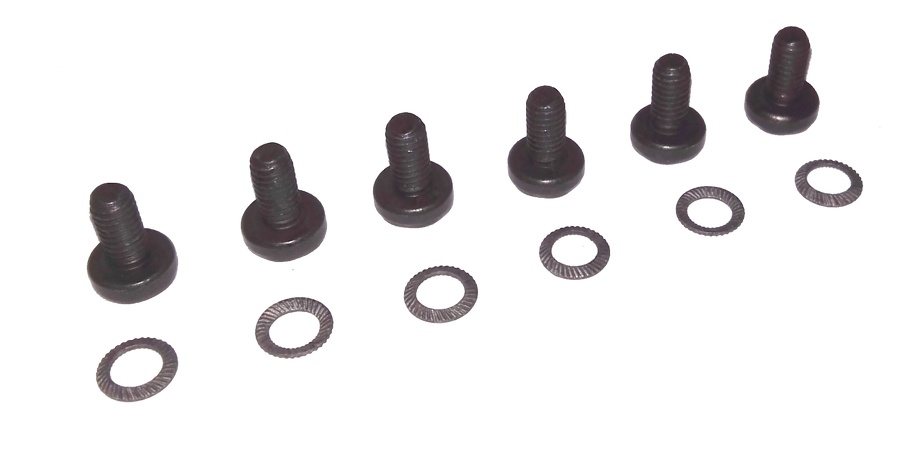

Sada pro upevnění IR155-xxxx
IR155-xxxxSada pro upevnění IR155 a iso175.
OBJ: B91068500
Záruka: 24 m.
Není skladem
Prověříme pro Vás
260 Kč/ks
314,60 Kč s DPH
+-
Popis výrobku
Klíčové funkcionality a vlastnosti
- Monitorování izolačního odporu izolovaných (IT) soustav do 1.000 V DC a 480 V AC (50/60 Hz)
- Trvalé měření izolačního odporu RF_corrected v rozsahu 0…40,5 MΩ (RF_original v rozsahu 0…50 MΩ)
- Detekce symetrických i asymetrických poruch
- Napájení z palubního systému 12 nebo 24 V DC
- Doba reakce do 30 s (pro poruchu izolace ≤ 500 Ω/V a s rozptylovou kapacitu sítě Ce do 2 µF)
- Rychlé úvodní měření po spuštění přístroje
- Automatické přizpůsobení rozptylové kapacitě sítě Ce
- Možnost nastavení profilu „High Capacity“ pro IT systémy s vyšší hodnotou rozptylové kapacity Ce
(až do 10 µF) - Možnost měření i v případě, kdy monitorovaná síť není pod napětím
- Integrovaný automatický vnitřní test přístroje
- Trvalá kontrola připojení přístroje k monitorované síti a připojení k PE vodiči
- Volitelná detekce podpětí
- Možnost odpojení od PE (funkce "Eartlift")
- Integrovaná rozhraní:
- Digitální výstup pro poruchu přístroje (OKHS)
- HS-CAN s protokoly Bender CAN a CAN-SAE J1939
- Všechny výstupy jsou odolné proti zkratu - Ochrana proti přepětí při běhu naprázdno až do 58 V
Rozšířené informace
Aplikace
Monitorování izolačního stavu palubních IT sítí elektrických vozidel pro 1.000 V DC a 480 V AC (50/60 Hz)
Normy
ISOMETER® iso175 odpovídá požadavkům níže uvedených norem:
- IEC 61010-1
- IEC 60664-1
- IEC 60068-2-6
- IEC 60068-2-14
- IEC 60068-2-27
- IEC 60068-2-64
- ISO 6469-3
- ISO 16750-2
- ISO 16750-3
- ISO 16750-4
- (UN)ECE R10 Rev.6
- SAE J1939-82
- Měření izolačního stavu podle normy IEC 61557-8
Technické údaje
Parametry
| Aplikace | automobily a elektromobily |
|---|---|
| Rozsah pracovních teplot | -40 °C … 105 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 480 V |
| Jmenovité napětí Un DC | 0 V … 1 kV |
| Tolerance napětí Un | +/- 5 %, +/- 2 V |
| Rozptylová kapacita sítě Ce µF | 0 F … 10 F |
| Hodnota reakce Ran kΩ | 30 kΩ … 2 MΩ |
| Propojené sítě | Ano |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ne |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | Ne |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ano |
| Vazební člen AGH150W-4 | Ne |
| Vazební člen AGH204S-4 | Ne |
| Vazební člen AGH520S | Ne |
| Vazební člen AGH675S-7 | Ne |
| Vazební člen AGH676S-4 | Ne |
Videa
Hlídač izolačního stavu iso175
(YouTube, 30.04.2024)
