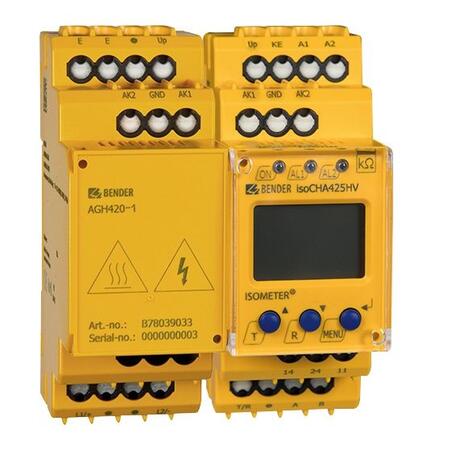

isoCHA425HV+AGH420-1/AGH421-1 - Hlídač izolačního stavu
Hlídač izolačního stavu pro stejnosměrné sítě do 1000 V
Hlídač izolačního stavu pro stejnosměrné IT sítě do 0…1000 V vhodný pro DC nabíjecí stanice podle standardů CCS a CHAdeMO. Připojení k monitorované síti přes vazebný člen AGH420-1 nebo AGH421-1. Detekce jednopólové i symetrické poruchy izolace, vyhodnocení podpětí i přepětí. Komunikace po rozhraní RS485 protokolem Modbus RTU.
Dotaz na produktPorovnat
Varianty k produktu isoCHA425HV+AGH420-1/AGH421-1 - Hlídač izolačního stavu (2)
Un = 0...1000 V (CCS), 50...1000 V (CHAdeMO)
Us = 100...240 V AC, 24...240 V DC
Ran = 5 kOhm...600 kOhm
Ce < 20 mikroF (CCS), < 1,6 mikroF/vodič (CHAdeMO)
Rozhraní RS-485, 2 x alarmové relé
verze B7... s pružinovými svorkami
Un = 0...1000 V (CCS), 50...1000 V (CHAdeMO)
Us = 100...240 V AC, 24...240 V DC
Ran = 5 kOhm...600 kOhm
Ce < 20 mikroF (CCS), < 1,6 mikroF/vodič (CHAdeMO)
Možnost odpojení od monitorované sítě (AGH421-1)
Rozhraní RS-485, 2 x alarmové relé
verze B7... s pružinovými svorkami
Popis výrobku
Použití přístroje
- Monitorování hodnoty izolačního odporu RF DC nabíjecích stanic podle standardů CHAdeMO nebo CCS (Combined Charging System) v napěťovém rozsahu do 1000 V
Standard CHAdeMO (režim CHd):
- Detekce jednopólové poruchy izolace v rozsahu napětí 50…1000 V DC, v případě poruchy izolace RFU do 100 kΩ je garantovaná doba reakce do 1 s, pro hodnotu RFU do 2 MΩ pak do 10 s
- Detekce symetrické poruchy izolace s dobou reakce do 10 s (pro IT sítě s hodnotou symetrické poruchy RFS do 160 kΩ)
- Maximální hodnota rozptylové kapacity sítě činí 1,6 μF na vodič
Standard CCS (režim dc):
- Detekce poruchy izolace do 2 MΩ
- Doba reakce do 10 s (při Ce ≤ 5 μF nebo RF ≤ 100 kΩ)
- Maximální hodnota rozptylové kapacity sítě do 20 μF
Další klíčové funkcionality a vlastnosti:
- Měření rozptylové kapacity sítě Ce
- Měření jmenovitého síťového napětí (RMS) sítě s detekcí přepětí a podpětí
- Měření reziduálního napětí UL1e (mezi svorkou L1/+ a zemi) a UL2e (mezi svorkou L2/- a zemí)
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5…600 kΩ (Alarm 1, Alarm 2)
- Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
- Automatický test zařízení s monitorováním připojení ke sledované síti
- Nastavitelný režim relé N/C nebo N/O
- Zobrazení měřených hodnot na multifunkčním LC displeji
- Možnost aktivovat paměť poruchy
- Galvanicky oddělené rozhraní RS485 s podporou protokolů BMS, Modbus RTU a IsoData
- Ochrana heslem proti neoprávněným změnám v nastavení
- Možnost vypnutí generátoru měřicích pulsů (režim “stop”)
Přístroj isoCHA425HV v provedení s vazebným členem AGH421-1 umožňuje odpojení hlídače izolačního stavu od monitorované sítě.
- Pro nabíjecí stanice, v nichž dochází k propojování izolovaných soustav (např. z důvodu zvýšení nabíjecího proudu)
- Odpojení přístroje od monitorované sítě v takovém případě zabrání vzájemnému ovlivňování hlídačů izolačního stavu
Rozšířené informace
Přístroj ISOMETER® isoCHA425HV v kombinaci se vazebným členem AGH420-1, případně AGH421-1 slouží k monitorování izolačního odporu RF stejnosměných rychlonabíjecích stanic podle standardů CHAdeMO a CCS v rozsahu jmenovitého napětí 0 V až 1000 V DC.
Aplikace
- DC nabíjecí stanice elektromobilů podle japonského standardu CHAdeMO
- DC nabíjecí stanice elektromobilů podle standardu CCS (Combined Charging System) v souladu s normou IEC 61851-23
Funkce
Přístroj ISOMETER® isoCHA425HV je navržen pro použití ve stejnosměrných nabíjecích stanicích podle standardů CHAdeMo a CCS (Combined Charging System). Příslušný standard lze nastavit pomocí parametru “Mode” v menu “SEt” přístroje.
Přístoj detekuje jak symetrickou poruchu izolace RFS, tak jednopólovou poruchu RFU, dále pak měří svodovou kapacitu sítě Ce, jmenovité napětí sítě Un (RMS) mezi svorkami L1/+ a L2/- a rovněž stejnosměrná (reziduální) napětí UL1e a UL2e mezi svorkami L1/+ a L2/- a zemí.
V závislosti na zvoleném provozním režimu přístroj stanoví z hodnot RFS a RFU výslednou hodnotu izolačního odporu sítě RF. V menu “AL” lze nastavit samostatné hodnoty reakce RF pro výstrahu (Alarm 1) a vlastní alarm (Alarm 2). Hodnotu RF pro výstrahu lze nastavit jen vyšší než hodnotu hlavního alarmu. Pokud měřená veličina dosáhne nebo překročí nastavenou hodnotu reakce, dojde k aktivaci alarmu. Rovněž pro hodnotu jmenovitého napětí Un lze nastavit hodnoty podpětí a přepětí, jejichž překročení, případně podkročení, spustí alarm. K ukončení indikace alarmu dojde jen tehdy, jestliže příslušná měřená veličina přestane překračovat nastavené hodnoty reakce, a to včetně související hystereze. Všechny alarmy generované přístrojem jsou signalizované prostřednictvím LED “AL1” a “AL2”.
V menu “out” mohou být jednotlivým kategoriím alarmů přiřazena alarmová relé (“K1, K2”). V tomto menu lze dále nastavit režim alarmových relé (n.c./n.o.) nebo aktivovat paměť poruchy. Pokud je aktivována paměť poruchy, alarmová relé i LED zůstávají v alarmovém stavu až do doby stlačení tlačítka reset “R” nebo dokud přístroj není odpojen od napájecího napětí Us.
Menu “t” slouží pro nastavení časových parametrů přístroje, tj. zpoždění alarmu při spuštění, zpožení reakce a zpoždění uvolnění. Dále lze nastavit periodu opakování automatického interního testu přístroje.
V menu “out” lze nastavit parametry integrovaného sériového rozhraní RS-485 s protokoly BMS, Modbus RTU nebo isoData. Pro vyčítání měřených hodnot a nastavování parametrů přístoje lze použít protokoly BMS a Modbus RTU. Další možností je použití převodníku protokolu BMS na ethernet (přístroj COM465IP). Protokol isoData slouží k automatickému odesílání naměřených hodnot v intervalu jedna vteřina.
Pro otestování správné funkce přístroje slouží tlačítko test “T”.
Parametry přístroje lze rovněž nastavovat pomocí displeje a funkční tlačítek na čelním panelu. Tato funkce může být chráněna heslem proti neoprávněnému zásahu do nastavení.
Měřicí napěťové pulzy přístroje ISOMETER® lze vypnout aktivací režimu “stop”.
Upozornění při instalaci přístroje v AC části nabíjecí stanice
V případě instalace přístroje isoCHA425HV+AGH420-1/AGH421-1 v AC části nabíjecí stanice je nutné dodržet následující podmínky:
1. přístroj musí být přepnut do režimu "dc" (CCS),
2. jmenovité napětí monitorované sítě nesmí překročit 690 V AC s tolerancí maximálně +10%,
3. v monitorované síti se nesmí vyskytovat kmitočty pod 35 Hz a nad 450 Hz.
Monitorování připojení
Připojení přístroje k monitorované síti (L1/+, L2/-), připojení přístroje k zemi svorkami E/KE a stejně tak propojení vlastního hlídače izolace s vazebním členem je trvale kontrolováno. V případě přerušení připojení se rozblikají se LED ON/AL1/AL2 a na displeji se zobrazí chybové hlášení:
- "E.01" Porucha připojení přístroje k PE vodiči (svorky E, KE),
- "E.02" Porucha připojení k monitorované síti (svorky L1/+ or L2/-) ,
- "E.0x" Porucha propojení mezi hlídačem izolace a vazebním členem, interní porucha přístroje.
Po odstranění poruchy se alarmové relé vrátí do původního stavu, a to buď automaticky, nebo stisknutím tlačítka RESET.
Princip měření
Hlidač izolace ISOMETER® isoCHA425HV využívá měřicí principy AMP a PCP.
Normy
ISOMETER® isoCHA425HV s vazebným členem AGH420-1/AGH421-1 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8)
- EN 61557-8
- IEC 61557-8: 2014/COR1: 2016
- IEC 61851-21-2: 2018-04 Version 1.0
- IEC 61851-232
- UL2231-1/-2
Technické údaje
Parametry
| Rozsah pracovních teplot | -40 °C … 70 °C |
|---|---|
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ne |
| Monitorovaná síť AC | Ne |
| Monitorovaná síť AC/DC | Ne |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un DC | 0 V … 1 kV |
| Tolerance napětí Un | +10% |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,02 mF |
| Hodnota reakce Ran kΩ | 5 kΩ … 600 kΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | NE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| CAN | Ne |
