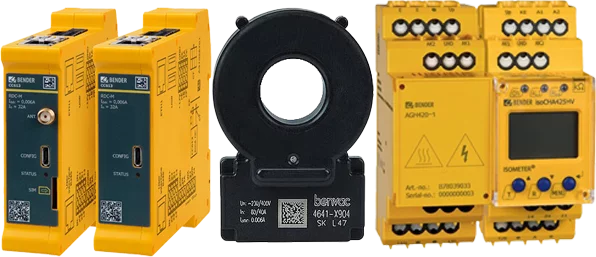

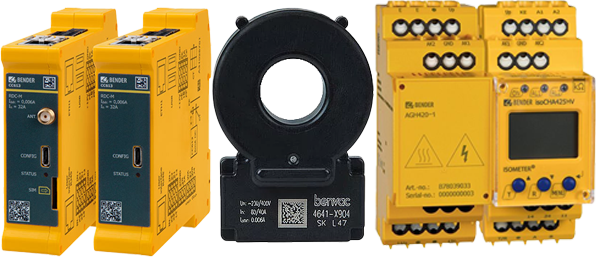

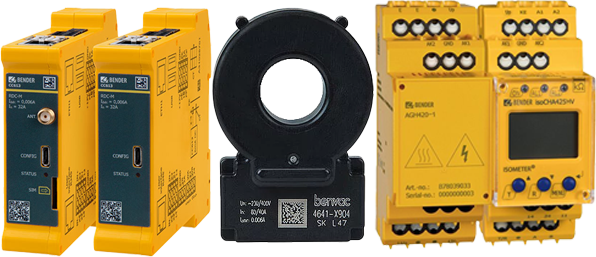

Inovace v portfoliu přístrojů Bender pro elektromobilitu
Společnost Bender, přední světový výrobce přístrojů pro kontrolu elektrické bezpečnosti v aplikacích pro elektromobilitu, průběžně inovuje portfolio řídících jednotek pro nabíjecí stanice, hlídačů izolace i monitorů reziduálních proudů.
Regulátor nabíjení CC613
Regulátor pro nabíjecí stanice CC613 navazuje na úspěšnou řadu regulátorů CC612. Přístroj je navržen podle norem IEC 61851-1 (Systém nabíjení elektrických vozidel) a IEC 62955 (Přístroje pro detekci reziduálních proudů) a může být nasazen v jednofázových i třífázových sítích. Regulátor má integrovány komunikační protokoly OCPP 1.5 a 1.6 pro systémy správy a řízení nabíjecích stanic. Pro účely komunikace s elektromobily lze kromě rozhraní CP/PP využít i protokol PLC (PowerLine Communication) dle standardu ISO 15118. Stejně jako předchozí přístroje řady CC612 je regulátor CC613 vybaven detektorem DC reziduálních proudů, komunikačními rozhraními pro elektroměry, USB rozhraním pro periferie a volitelně 4G modemem. Nově je přístroj osazen relé 230 V pro ovládání stykače nabíjení a samostatným programovatelným I/O rozhraním (optický vstup/relé 12 V).
Regulátor CC613 dále nabízí několik unikátních vlastností:
- Dynamická správa zátěže - možnost řízení až 250 nabíjecích míst v souladu s požadavky na nabíjení z jednotlivých vozidel. Řídicí software umožňuje rozdělit nabíjecí proudy mezi jednotlivé fáze s cílem minimalizovat proudové špičky a nesymetrii zatížení. Na základě dat z připojeného elektroměru systém zohledňuje i celkový příkon přívodního vedení a spotřebu dalších zátěží v dané lokalitě (např. hotel nebo čerpací stanice s vlastními nabíjecími stanicemi).
- Integrované rozhraní Ethernet – pro komunikaci s backend systémem, elektroměry nebo pro dálkovou diagnostiku a upgrade přístroje.
- Doživotní upgrade firmware v ceně přístroje – výrobce průběžně aktualizuje firmware regulátorů nabíjení řady CC613. Regulátor tak může být doplněn o nové funkcionality vytvořené na základě budoucích požadavků zákazníků nebo v souvislosti se změnami implementovaných protokolů nebo technických norem.
- Integrované protokoly Modbus RTU a TCP včetně volitelného samostatného galvanicky odděleného rozhraní Modbus – komunikace s elektroměry a/nebo s nadřazeným řídicím systémem.
K regulátoru lze připojit celou řadu elektroměrů různých výrobců, a to prostřednictvím rozhraní Modbus, Ethernet nebo SO.
Více informací zájemce najde na webové stránce zde.
Hlídač izolačního stavu isoCHA425HV
Hlídač izolačního stavu isoCHA425HV+AGH420-1 určený pro DC nabíjecí stanice nahrazuje oblíbené přístroje řady isoEV425. Jedná se o univerzální hlídač izolačního stavu, který je možné použít jak v nabíjecích stanicích dle standardu CCS (Combined Charging System), tak CHAdeMO. Díky vazebnému členu AGH420-1 lze monitorovat IT sítě až do napětí 1.000 V DC. Hlídač izolačního stavu isoCHA425HV garantuje v režimu CHAdeMO detekci jednopólové poruchy izolace o hodnotě izolačního odporu RFU < 100 kΩ do 1 s. V režimu CCS je zajištěna doba detekce poruchy izolace do hodnoty až 2 MΩ do 10 s. Přepínání mezi standardy CHAdeMO a CCS je možné jak manuální pomocí displeje a tlačítek, tak prostřednictvím sériového rozhraní RS-485 protokolem Modbus RTU.
Přístroj dále zajišťuje měření napětí monitorované sítě s možností detekce přepětí a podpětí a rovněž měření rozptylové kapacity sítě Ce.
Více informací zájemce najde na webové stránce zde
Monitor reziduálního proudu RCMB121
Inovace se dotknuly i kompaktních monitorů reziduálního proudu RCMB121 určených zejména do wallboxů a nabíjecích kabelů (IC-CPD). Společnost Bender nyní dodává univerzální monitory pro detekci AC i DC unikajících proudů podle normy IEC 62752:2016 a současně AC unikajících proudů podle normy UL 2231-2 Ed.2. Modernizovaný přístroj má označení RCMB121-3S. Monitor reziduálního proudu RCMB121-3S disponuje samostatnými výstupy pro signalizaci překročení hodnoty reakce reziduálního proudu, a to jak pro normu IEC 62752 (6 mA DC a současně 30 mA RMS), tak dle normy UL 2231 (20 mA RMS). Přístroj je určen pro zátěžové proudy až 80 A RMS (jednofázové aplikace) nebo 3 x 40 A RMS (třífázové aplikace).
Přestože je přístroj určen pro osazení na desku plošného spoje, jeho konstrukce je robustní a mechanicky odolná.
Více informací zájemce najde na webové stránce zde.
Související produkty
Regulátor nabíjení pro veřejné i domácí nabíjecí stanice z AC a 3NAC sítí do 80 A s možností komunikace 4G, ethernet a USB a s autorizací pomocí RFID karet. Protokoly OCPP 1.5 a 1.6, ethernet, Modbus RTU, Modbus TCP a PLC.
Hlídač izolačního stavu pro stejnosměrné IT sítě do 0…1000 V vhodný pro DC nabíjecí stanice podle standardů CCS a CHAdeMO. Připojení k monitorované síti přes vazebný člen AGH420-1 nebo AGH421-1. Detekce jednopólové i symetrické poruchy izolace, vyhodnocení podpětí i přepětí. Komunikace po rozhraní RS485 protokolem Modbus RTU.
Monitor AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů včetně řídících jednotek integrovaných v nabíjecích kabelech (IC-CPD). Provedení s integrovaným měřicím proudovým transformátorem pro montáž na desku plošných spojů.
