Hlídače izolačního stavu pro DC nabíjecí stanice isoCHA425HV

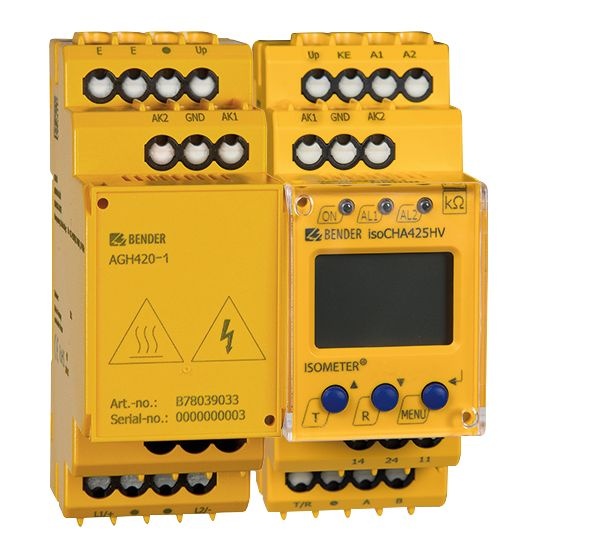

Společnost BENDER představuje nové univerzální hlídače izolačního stavu pro DC nabíjecí stanice isoCHA425HV. Jeden přístroj je možné použít jak pro nabíjecí stanice dle standardu CCS, tak CHAdeMO. Díky vazebnému členu AGH420-1 lze monitorovat IT sítě až do napětí 1.000 V.
Použití přístroje
- Monitorování hodnoty izolačního odporu RF DC nabíjecích stanic podle standardů CHAdeMO nebo CCS (Combined Charging System) v napěťovém rozsahu do 1000 V
Standard CHAdeMO (režim CHd):
- Detekce jednopólové poruchy izolace v rozsahu napětí 50…1000 V DC, v případě poruchy izolace RFU do 100 kΩ je garantovaná doba reakce do 1 s, pro hodnotu RFU do 2 MΩ pak do 10 s
- Detekce symetrické poruchy izolace s dobou reakce do 10 s (pro IT sítě s hodnotou symetrické poruchy RFS do 160 kΩ)
- Maximální hodnota rozptylové kapacity sítě činí 1,6 μF na vodič
Standard CCS (režim dc):
- Detekce poruchy izolace do 2 MΩ s dobou reakce do 10 s
- Maximální hodnota rozptylové kapacity sítě do 5 μF
Další klíčové funkcionality a vlastnosti:
- Měření rozptylové kapacity sítě Ce
- Měření jmenovitého síťového napětí (RMS) sítě s detekcí přepětí a podpětí
- Měření reziduálního napětí UL1e (mezi svorkou L1/+ a zemi) a UL2e (mezi svorkou L2/- a zemí)
- Měření DC reziduálního napětí
- Nastavitelné zpoždění po spuštění, zpoždění reakce a zpoždění uvolnění
- Dvě samostatně nastavitelné hodnoty reakce v rozsahu 5…600 kΩ (Alarm 1, Alarm 2)
- Signalizace alarmů pomocí LED (AL1, AL2), displeje a alarmových relé (K1, K2)
- Automatický test zařízení s monitorováním připojení ke sledované síti
- Nastavitelný režim relé N/C nebo N/O
- Zobrazení měřených hodnot na multifunkčním LC displeji
- Možnost aktivovat paměť poruchy
- Galvanicky oddělené rozhraní RS485 s podporou protokolů BMS, Modbus RTU a IsoData
- Ochrana heslem proti neoprávněným změnám v nastavení
- Možnost vypnutí generátoru měřicích pulsů (režim “stop”) výstupem
Více informací naleznete v katalogovém listu:
Související produkty
Hlídač izolačního stavu pro stejnosměrné IT sítě do 0…1000 V vhodný pro DC nabíjecí stanice podle standardů CCS a CHAdeMO. Připojení k monitorované síti přes vazebný člen AGH420-1. Detekce jednopólové i symetrické poruchy izolace, vyhodnocení podpětí i přepětí. Komunikace po rozhraní RS485 protokolem Modbus RTU.
