RDC121 - Monitor reziduálních proudů
Monitor reziduálních proudů citlivý na stejnosměrnou složku pro wallboxy

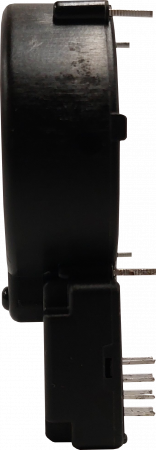

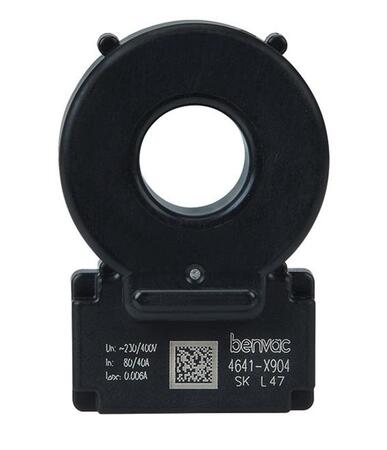

Monitor reziduálních proudů citlivý na stejnosměrnou složku pro nabíjecí stanice elektromobilů dle normy IEC 62955, mód 3. Provedení s integrovaným měřicím proudovým transformátorem pro montáž na desku plošných spojů.
Varianty k produktu RDC121 - Monitor reziduálních proudů (2)
Idn: 6 mA DC
Us: 4,8...5,2 V
In = 40/80 A
Měřicí rozsah Idn = +/- 300 mA DC
Výstup s otevřeným kolektorem, PWM výstup
Idn: 6 mA DC a 20 mA rms
Us: 4,8...5,2 V
In = 40/80 A
Měřicí rozsah Idn = +/- 300 mA DC
Výstup s otevřeným kolektorem, PWM výstup
Popis výrobku
Monitor reziduálních proudů RDC121-4 v kombinaci s proudovým chráničem typu A je určen k detekci stejnosměrné složky proudu ve střídavých nabíjecích systémech elektrických vozidel.
Varianta RDC121-5S kombinuje normy IEC 62955 (detekce 6 mA DC) a UL 2231 (detekce 20 mA AC rms).
- Tři výstupy (DC1, DC2, chyba přístroje) - RDC121-4
- Tři výstupy (DC, AC, chyba přístroje) - RDC121-5S
- Měřicí rozsah DC ±300 mA
- Přesnost měření reziduálního proudu 0,2 mA
- Zátěžový proud do 40 A r.m.s. (jednofázová síť) nebo 80 A r.m.s. (třífázová síť)
- Výstup pro signalizaci chyby přístroje (na základě trvalého vnitřního monitoringu funkcí přístroje)
- PWM výstup pro vyčítání hodnoty reziduálního proudu
- Vysoká odolnost vůči rušení
- Široký rozsah použití v různých prostředích (např. v místech se silným elektromagnetickým polem)
- V aplikacích navržených v souladu s normou DIN EN 61851 nebo IEC 62955 může přístroj sloužit jako RDC-M modul (residual direct current monitoring module). Díky této funkci lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.
Rozšířené informace
Aplikace
- Kompaktní nabíjecí stanice pro firmy i domácnosti
- Nabíjecí jednotky integrované v nabíjecích kabelech
- Nabíjecí stanice v sítích bez proudových chráničů typu B
Funkce
V souladu s příslušnými normami je při nabíjení elektrovozidel nezbytné monitorovat reziduální proudy za účelem předcházení nebezpečí v situaci, kdy je baterie vozidla (DC) připojena k domovnímu zdroji nabíjení (AC). Monitory AC/DC reziduálních proudů se používají tam, kde dochází k propojení AC obvodů s DC obvody a tím ke vzniku unikajících proudů. Obvody nabíjecí stanice vyžadují detekci DC proudů, což vyžaduje instalaci dražšího proudového chrániče typu B oproti typu A standardně používanému v domácnostech. Avšak s použitím monitoru AC/DC reziduálních proudů postačuje chránič typu A, což významně snižuje náklady na instalaci.
RDC121 najde uplatnění všude tam, kde prostorové poměry umožňuji osadit na desku plošného spoje přístroj s integrovaným měřicím transformátorem. Monitorované vodiče musí v takovém případě procházet přímo deskou plošného spoje.
Přístroj je určen k monitorování DC proudů, které procházejí fázovými vodiči a nulovým vodičem. V případě výskytu proudů nad danými mezemi může prostřednictvím výstupů odpojit nabíjecí obvody. Přístroj má samostatné výstupy pro poruchu zařízení a pro překročení hodnoty reakce DC proudu. Protože se reziduální proudy objevují pouze v případě poruch a jsou většinou v řádu mA, je velmi důležitá přesnost měření a rychlá odezva.
Normy
RDC121 odpovídá požadavkům:
- IEC 62955, mód 3
- IEC 60364-7-722
- DIN EN 61851
- UL 2231
Technické údaje
Parametry
Výstupní relé | DO |
---|---|
Distribuční síť TN/TT | Ano |
Distribuční síť IT | Ne |
Charakteristika reziduálního proudu AC, A | Ano |
Charakteristika reziduálního proudu AC, A, B | Ano |
Kmitočtový rozsah | 0 Hz … 2 kHz |
Počet měřících kanálů | 1 |
Prahové hodnoty lΔn2 | 6 mA … 6 mA |
Montáž na DIN lištu | NE |
Montáž pomocí šroubů | na DPS |
Rozhraní BMS | Ne |
Modbus RTU | Ne |
Rozhraní NFC | Ne |
Rozsah pracovních teplot | -40 °C … 85 °C |
Poznámka | Prahová hodnota lΔn2: DC 6mA |
