CC613-Hxx - Regulátor nabíjení pro domácí nabíjecí stanice

Regulátor nabíjení nové generace pro domácí nabíjecí stanice

Regulátor nabíjení pro domácí nabíjecí stanice z AC a 3NAC sítí do 80 A s komunikací ethernet, USB, CP/CC, Modbus RTU a PLC (v závislosti na provedení).
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu CC613-Hxx - Regulátor nabíjení pro domácí nabíjecí stanice (1)

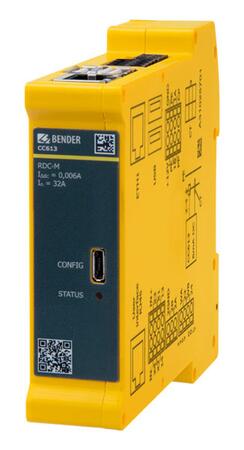

CC613-HEM-X2 Regulátor nabíjení pro EV stanice
Regulátor nabíjení pro EV stanice
CC613-HEM-X2
- Ethernet, 3 x USB
- Modbus RTU pro komunikaci s vybranými elektroměry
- Control Pilot a Proximity Pilot
- PLC ISO 15118
- detekce unikajícího proudu 6 mA DC
OBJ: B94060028
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k CC613-Hxx - Regulátor nabíjení pro domácí nabíjecí stanice

CC613 - Sada konektorů
CC613-sada konektorů pro CC613
OBJ: B94060129
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GHV - velké G

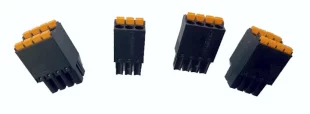

CC613-HEM-X2-sada konektorů-50 SAD
Sada konektorů pro CC613-HEM-X2 - balení pro 50 ks.
(50 x 4 pólový, 100 x 8 pólový konektor)
OBJ: B94060126
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

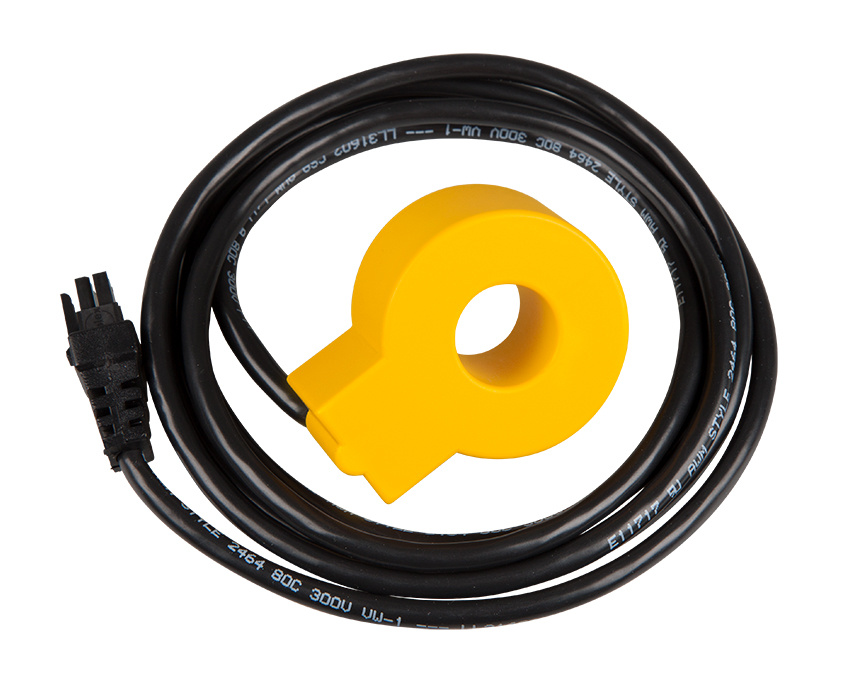

Měřicí transformátory W15BS
Transformátor proudu
W15BS
Délka kabelu 1,5 m
OBJ: B98080065
Záruka: 60 m.
Není skladem
Prověříme pro Vás
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory W15BS
Transformátor proudu
W15BS-02
Délka kabelu 18 cm
OBJ: B98080067
Záruka: 60 m.
Není skladem
Prověříme pro Vás
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík
Měřicí transformátory W15BS
Transformátor proudu
W15BS-03
Délka kabelu 32 cm
OBJ: B98080068
Záruka: 60 m.
Skladem v GHV
skladem 7 ks
640 Kč/ks
774,40 Kč s DPH
Porovnání
+-
Košík

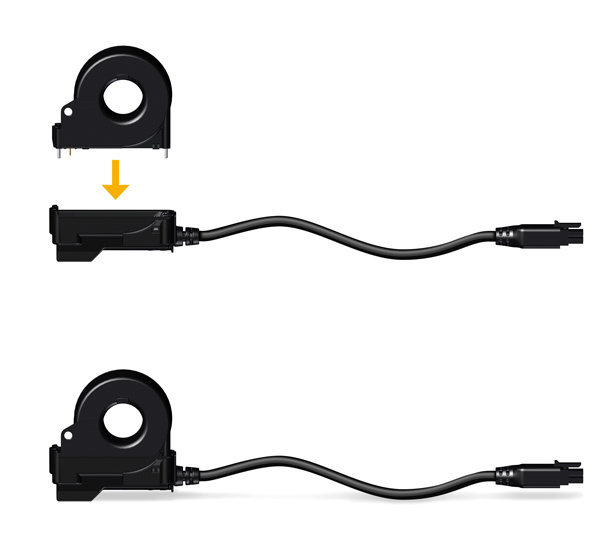

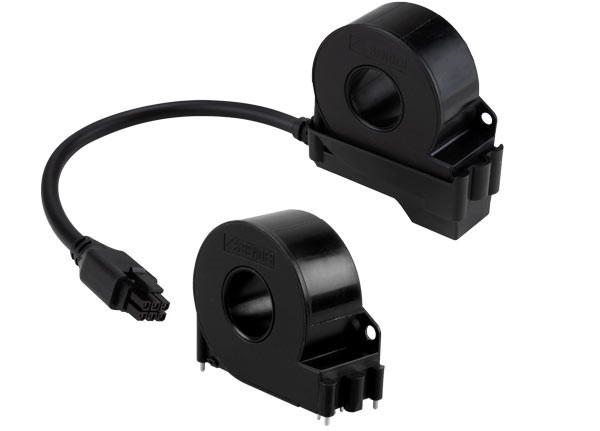

Měřicí transformátory CTBC17
Transformátor proudu
CTBC17P-03
Měřicí transformátor, průměr 17 mm.
Použití s CC612, CC613, RCMB104, RDC104.
Pro připojení k CC612/613 je nutný kabel.
OBJ: B98080070
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Měřicí transformátory CTBC17 - připojovací kabel
Připojovací kabel pro CTBC17 k CC613
CTBC17-CABLE 180mm
Propojovací kabel k CTBC17
l = 180 mm
OBJ: B98080540
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Měřicí transformátory CTBC17 - připojovací kabel
Připojovací kabel pro CTBC17 k CC613
CTBC17-CABLE 325mm
Propojovací kabel k CTBC17
l = 325 mm
OBJ: B98080541
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Měřicí transformátory CTBC17 - připojovací kabel
Připojovací kabel pro CTBC17 k CC613
CTBC17-CABLE 600mm
Propojovací kabel k CTBC17P
l = 600 mm
OBJ: B98080543
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Měřicí transformátory CTBC17 - připojovací kabel
Připojovací kabel pro CTBC17 k CC613
CTBC17-CABLE 1470mm
Propojovací kabel k CTBC17
l = 1.470 mm
OBJ: B98080542
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Regulátor nabíjení podle standardu IEC 61851-1, režim 3
  • Vestavěný monitor DC reziduálních proudů (v instalaci lze použít proudový chránič typu A)
  • Volitelná délka kabelu k externímu měřicímu transformátoru
  • Nouzové odblokování zámku nabíjecího kabelu a monitorování napájení 12 V
  • Možnost použití v jednofázových i trojfázových sítích až do hodnoty nabíjecího proudu 80 A
  • 3 x USB rozhraní:
    - jedno pro nastavování přístroje a aktualizaci firmware
    - dvě rozhraní pro periferie (pouze provedení HEM-X2)
  • Integrovaná komunikace s vozidlem - Control Pilot a Proximity Pilot (podle IEC 61851-1)
  • Vestavěné teplotní čidlo pro řízení hodnoty nabíjecího proudu v závislosti na aktuální teplotě okolí
  • Protokol PLC (Powerline Communication) dle standardu ISO 15118 pro automatické řízení nabíjení
    (pouze provedení HEM-X2)
  • Rozhraní ethernet (pouze provedení HEM-X2)

Rozšířené informace

Použití výrobku

Regulátor nabíjení CC613-Hxx je navržen pro instalaci v kompaktních nabíjecích stanicích (wallboxech). Jeho primárním účelem je řízení nabíjecího procesu elektromobilu. Dále slouží pro monitorování ostatních komponentů nabíjecí stanice.

Aplikace

  • AC a 3NAC nabíjecí stanice do 80 A
  • Domácí nabíjecí stanice bez autorizace

Přehled funkcí (v závislosti na provedení)

Nabíjecí stanice je tvořena proudovým chráničem typu A a stykačem. Tyto dva prvky jsou přímo připojeny k nabíjecí zásuvce typu 2 nebo přímo k pevnému nabíjecímu kabelu.

Obecné funkce (v závislosti na provedení):

  • Nabíjecí stanice může být osazena elektroměrem. Pro přímé připojení digitálních elektroměrů je k dispozici rozhraní Modbus RTU (pouze provedení HEM-X2).
  • Regulátor vyžaduje napájení 12 V DC.
  • Nabíjení vozidla se zahájí sepnutím stykače prostřednictvím vestavěného relé 230 V.
  • Pro detekci DC reziduálního proudu slouží integrovaný monitor RDC-M (residual direct current monitoring module), který využívá externí měřicí proudový transformátor. Díky této funkci lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.
  • Pro datovou komunikaci mezi vozidlem a nabíjecí stanici lze využít protokol PLC (Powerline Communication) dle standardu ISO 15118 (pouze provedení HEM-X2).
  • Řídicí a bezpečnostní funkce regulátoru nabíjení:
    - ukončení nabíjecího procesu vybavením proudového chrániče v důsledku detekce reziduálního proudu,
    - detekce kritické hodnoty poruchového proudu vestavěným monitorem reziduálního proudu. Tato informace může být předána majiteli vozu prostřednictvím systému (pokud je regulátor nabíjení připojen k systému pro správu nabíjení a ten tuto funkci podporuje).

Upozornění:

Regulátor nabíjení s vestavěným modulem monitorování reziduálního proudu (RDC-M) vyžaduje pro svoji funkci externí měřicí proudový transformátor (musí být objednán samostatně).

Normy

Regulátor nabíjení CC613-Hxx odpovídá požadavkům:

  • IEC 61851-1 (Systém nabíjení elektrických vozidel)
  • IEC 62955 (Přístroje pro detekci reziduálních proudů)
  • ISO 15118:2015 (PLC - PowerLine Communication)

Rozměry

Rozměry regulátoru nabíjení v mm

Rozměry pouzdra CC613

Soubory ke stažení

Filtrace
Typ dokumentu
Hledat v názvu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CC613
(ZIP, 5.1 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - W15BS
(ZIP, 248 kB)
Zobrazit ikonaDownload ikona
