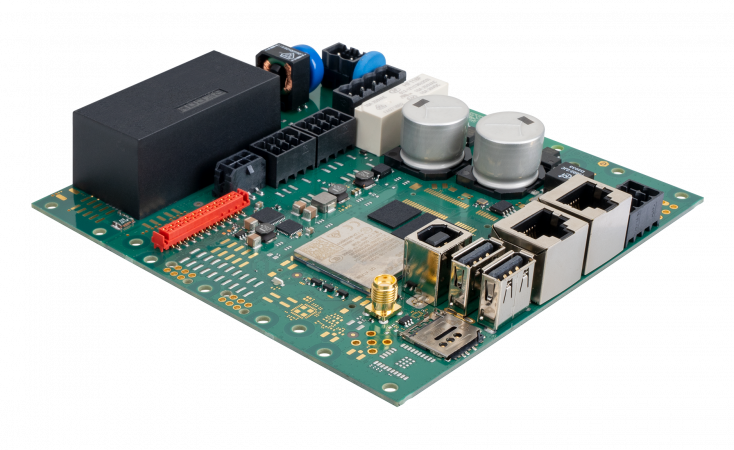

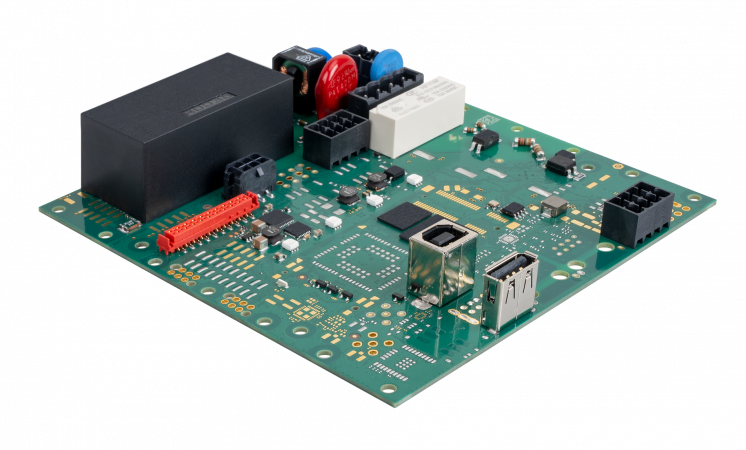

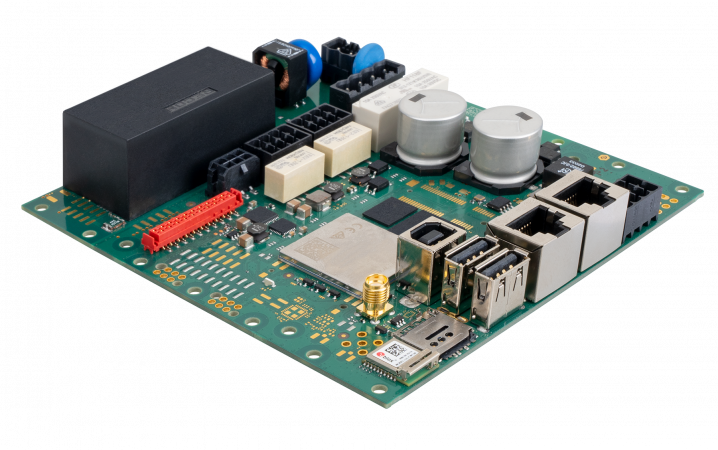

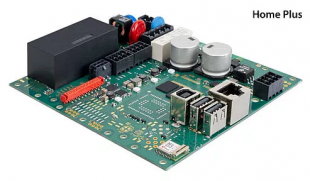

ICC1324 - Regulátor nabíjení pro nabíjecí stanice elektromobilů v provedení DPS

Regulátor nabíjení ICC1324 je centrálním prvkem nabíjecích stanic pro elektromobily v různých provedeních (stojanové stanice, stanice na zeď, stanice na sloupech veřejného osvětlení apod.). Přístroj řídí funkci stanice v souladu s IEC 61851-1. Regulátor ovládá připojení nabíjecího obvodu (zásuvka typu 1 nebo 2) prostřednictvím stykače a akčním členem uzamyká kabel v průběhu nabíjení. Pro ovládání stykače slouží vestavěné relé s napětím 230 V a jmenovitým proudem 4 A.

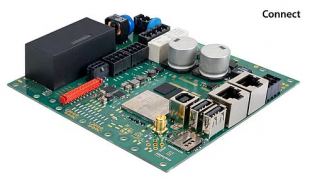

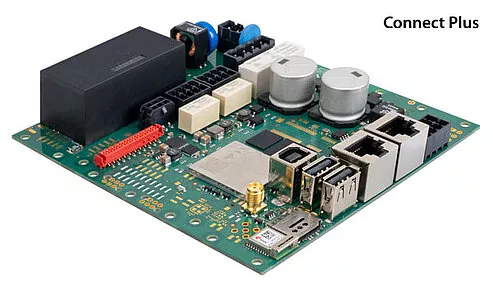

Regulátor nabíjení sleduje jednotlivé části nabíjecí stanice jako elektroměr, stykač, uživatelská rozhraní nebo nabíjecí zásuvka. Přístroj může být trvale dostupný prostřednictvím sítě 4G. 4G modem je součástí regulátoru v provedení Connect Plus.
Pro komunikaci s backend systémem slouží protokol OCPP. Přístroj obsahuje všechny aktuálně definované příkazy protokolu OCPP včetně některých rozšíření specifických pro konkrétní výrobce (příkazy typu DataTransfer). Regulátor úspěšně absolvoval testy kompatibility s poskytovateli backend služeb (např. has-to-be, Virta a NewMotion).

Aplikace

• AC a 3NAC nabíjecí stanice do 80 A
• Domácí nabíjecí stanice bez autorizace
• Veřejné a podnikové nabíjecí stanice s autorizací
• Nabíjecí stanice integrované do sítě veřejného osvětlení

Přehled funkcí

Regulátor řídí stykačem připojení nabíjecího obvodu (zásuvka typu 1 nebo 2) a akčním členem uzamyká kabel v průběhu nabíjení. Pro ovládání stykače slouží vestavěné relé 230 V.

• Nabíjecí systém může být osazen elektroměrem. Pro přímé připojení digitálních elektroměrů jsou k dispozici rozhraní Modbus RTU a Modbus TCP.
• Regulátor vyžaduje napájení 230 V AC.

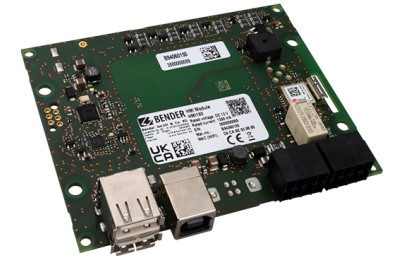

• Pro snadnou identifikaci zákazníků lze přístroj doplnit o čtečku RFID.
• Stykač nabíjecího obvodu je ovládán vestavěným relé 230 V.
• Použití karty mikroSIM (není součástí dodávky přístroje): regulátor nabíjení ve verzi s vestavěným 4G modemem je vybaven slotem pro kartu mikroSIM. Slot je umístěn na desce plošného spoje (svorkovnice E). SIM karta může být chráněna PINem. PIN i nastavení APN lze konfigurovat prostřednictvím menu "Operátor".
• Přístroje s vestavěným 4G modemem mají na desce plošného spoje osazen anténní konektor.
• Pro detekci DC reziduálního proudu je regulátor vybaven integrovaným monitorem RDC-M (residual direct current monitoring module), který využívá externí měřicí proudový transformátor. Díky této funkci lze v nabíjecí stanici použít méně nákladný proudový chránič typu A místo jinak nezbytného chrániče typu B.
• Pro datovou komunikaci mezi vozidlem a nabíjecí stanici lze využít protokol PLC (Powerline Communication) dle standardu  ISO 15118.
• Dynamická správa zátěže:
  Regulátor nabíjení má implementovanou dynamickou správu zátěže, jejíž funkce je zcela nezávislá na připojení k backend systému. Řídicí software dokáže rozdělit nabíjecí proudy mezi jednotlivé fáze s cílem minimalizovat proudové špičky a omezit nesymetrii zatížení. Maximální počet takto propojených nabíjecích míst je až 250.
• Regulátor trvale sleduje průběh nabíjecího procesu s cílem zajistit maximální bezpečnost:
  - ukončení nabíjecího procesu po vybavení stykače v důsledku detekce reziduálního proudu,
  - detekce poruchového proudu vestavěným monitorem reziduálního proudu. Tato informace může být předána majiteli vozu prostřednictvím backend systému (pokud je backend systémem podporována).

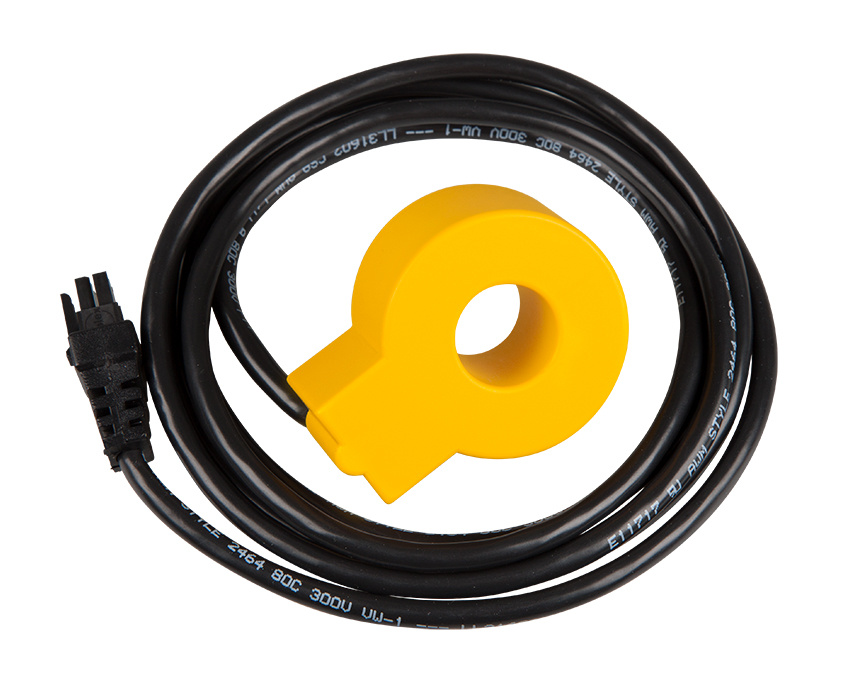

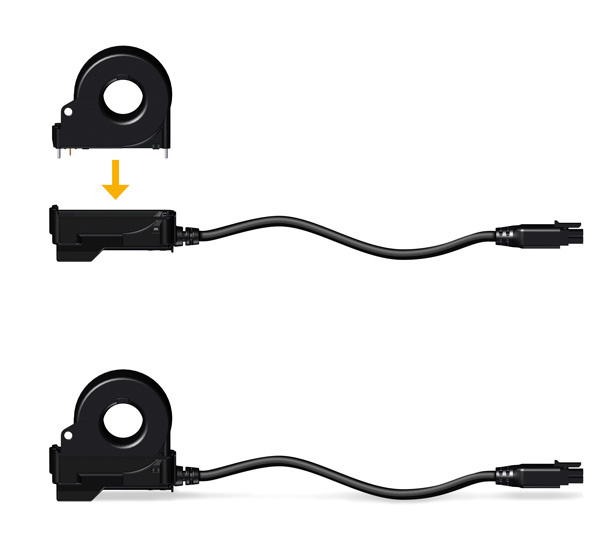

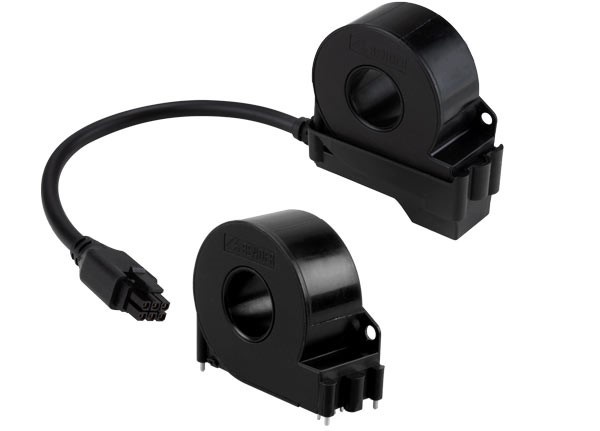

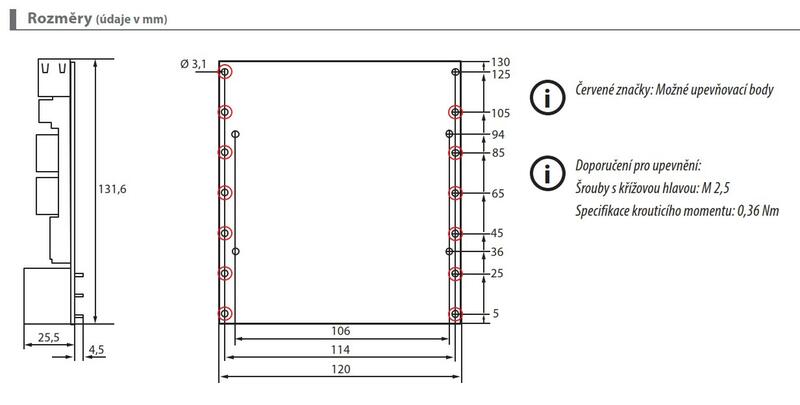

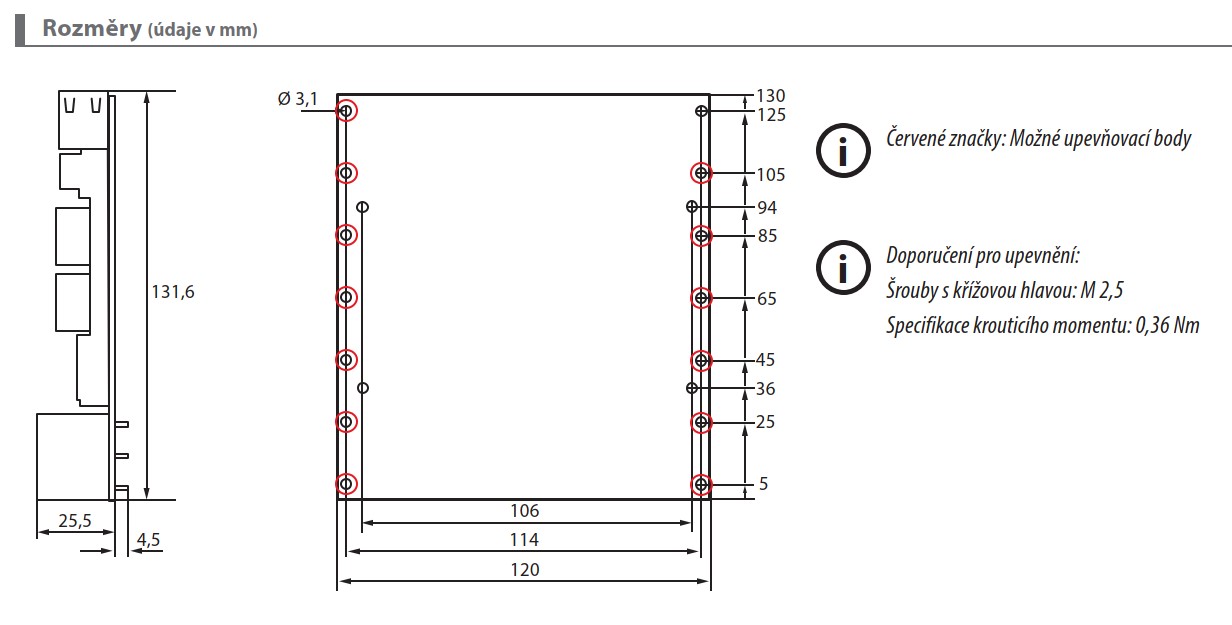

  Regulátor nabíjení s vestavěným modulem monitorování reziduálního proudu (RDC-M) vyžaduje pro svoji funkci externí měřicí proudový transformátor (musí být objednán samostatně).

Normy

Regulátor nabíjení CC613 odpovídá požadavkům:

• IEC 61851-1 (Systém nabíjení elektrických vozidel)
• IEC 62955 (Přístroje pro detekci reziduálních proudů)
• ISO 15118:2015 (PLC - PowerLine Communication)
