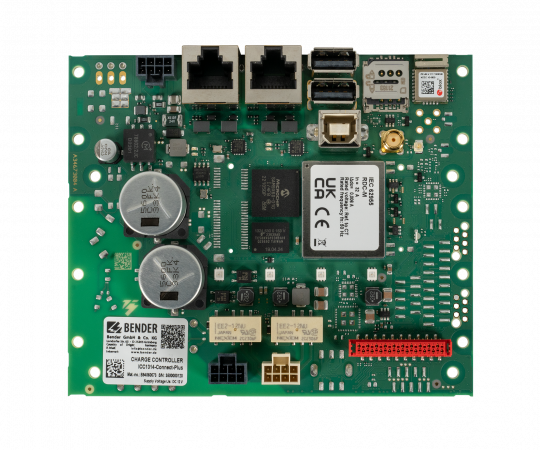

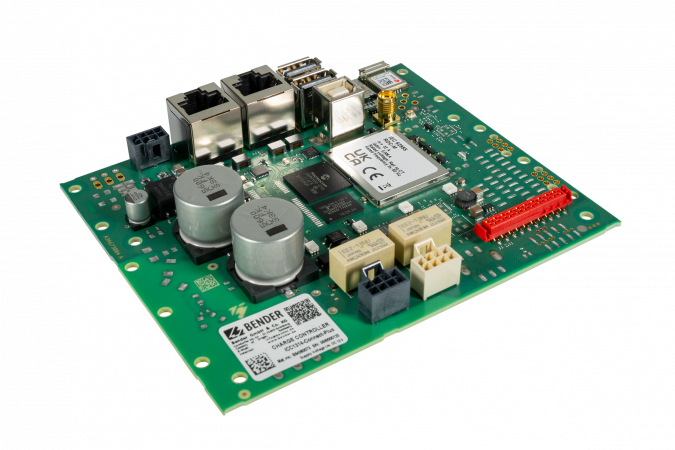

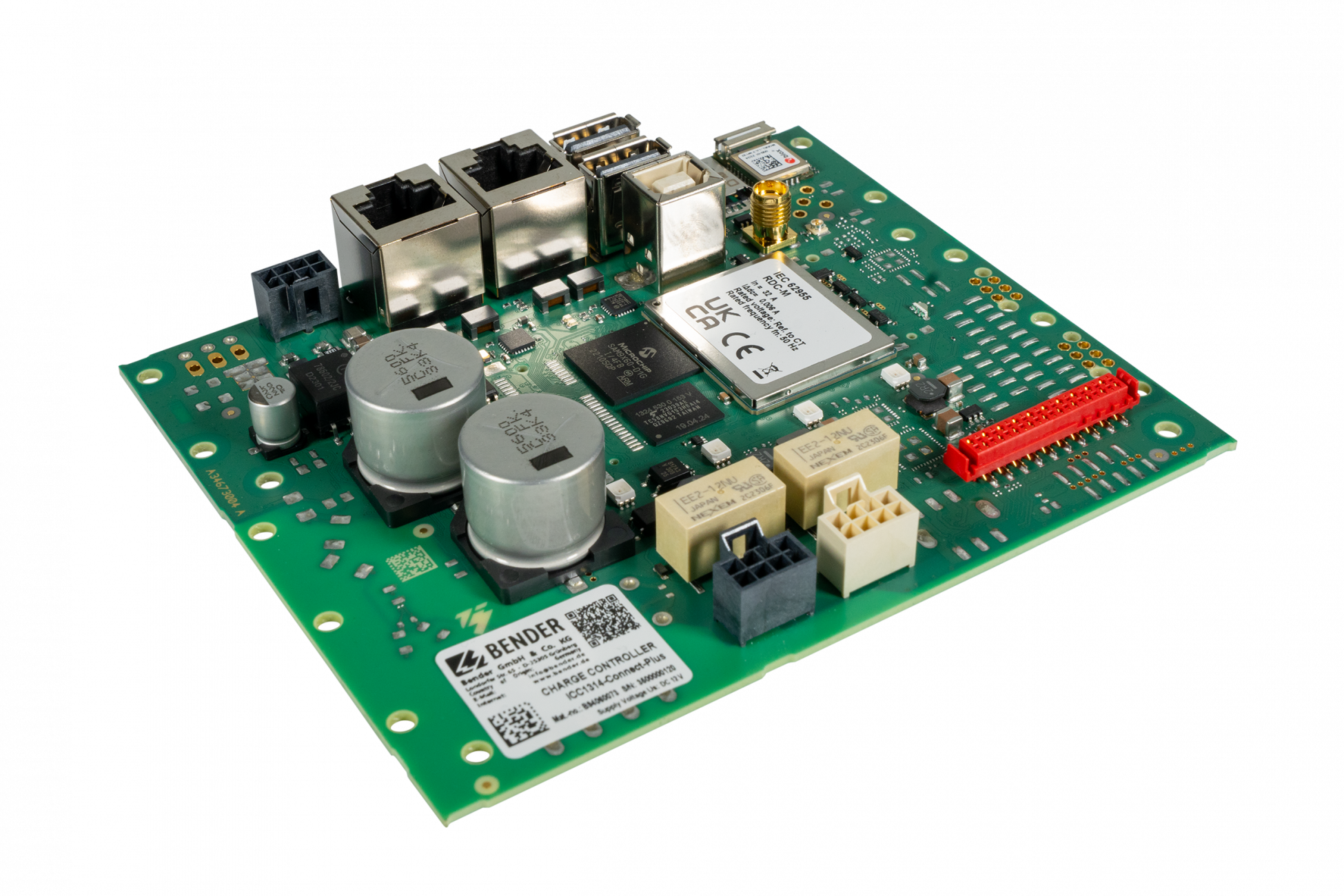

ICC1314 - Regulátor nabíjení pro nabíjecí stanice elektromobilů v provedení DPS

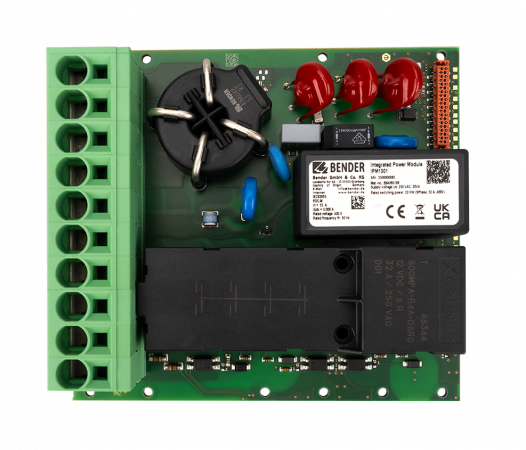

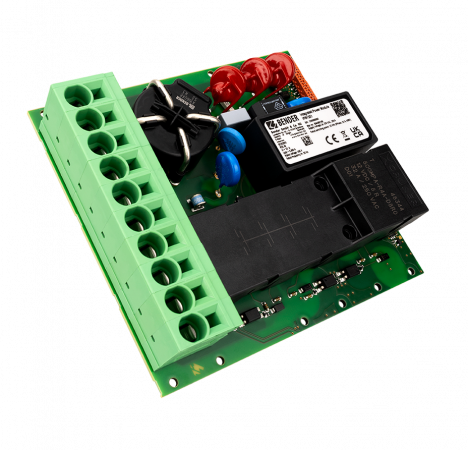

Regulátor nabíjení ICC1314 je centrálním prvkem nabíjecích stanic pro elektromobily v různých provedeních (stojanové stanice, stanice na zeď, stanice na sloupech veřejného osvětlení apod.). Přístroj řídí funkci nabíjecí stanice v souladu s IEC 61851-1. Regulátor ovládá a reguluje nabíjecí proud prostřednictvím výkonového modulu řady IPM1xxx. Výkonový modul je připojen k zásuvce typu 1 nebo 2 a rovněž zajišťuje uzamykání kabelu v průběhu nabíjení a detekci slepení kontaktů.
Regulátor nabíjení sleduje jednotlivé části nabíjecí stanice jako elektroměr, výkonový modul, uživatelská rozhraní nebo nabíjecí zásuvka. Přístroj může být trvale dostupný prostřednictvím sítě 4G.
4G modem je součástí regulátoru v provedení Connect Plus a Connect Plus G1.

Pro komunikaci s backend systémem slouží protokol OCPP. Přístroj obsahuje všechny aktuálně definované příkazy protokolu OCPP včetně některých rozšíření specifických pro konkrétní výrobce (příkazy typu DataTransfer). Regulátor úspěšně absolvoval testy kompatibility s poskytovateli backend služeb (např. has-to-be, Virta a NewMotion).

Aplikace

• AC a 3NAC nabíjecí stanice do 80 A
• Domácí nabíjecí stanice bez autorizace
• Veřejné a podnikové nabíjecí stanice s autorizací
• Nabíjecí stanice integrované do sítě veřejného osvětlení

Přehled funkcí (v závislosti na variantě přístroje)

• Nabíjecí systém může být vybaven elektroměrem. Elektroměry s rozhraním Modbus RTU lze připojit přímo k regulátoru nabíjení. Kromě toho lze pro účely řízení energie připojit druhý elektroměr prostřednictvím protokolu Modbus TCP po rozhraní Ethernet nebo WiFi.
• Pro provoz je regulátoru nabíjení je nezbytné napájení DC 12 V z výkonového modulu řady IPM1xxx.
• Funcionalitu regulátoru nabíjení ICC1314 lze rozšířit o modul HMI1xx s RFID čtečkou a LED signalizací pro snadnou interakci s uživatelem.
• Proces nabíjení vozidla se spouští sepnutím hlavního relé ve výkonovém modulu IPM1xxxx.
• Při použití Micro SIM karty (není součástí dodávky): slot pro SIM kartu (k dispozici pouze u přístrojů se 4G modemem) se nachází přímo na desce plošných spojů. SIM karta může být chráněna PIN kódem, který lze nakonfigurovat v menu "Network".
• U regulátorů nabíjení se 4G modemem je na desce plošných spojů k dispozici konektor SMA pro externí 4G anténu.
• Pro detekci reziduálního proudu v AC nabíjecím systému je kombinace regulátoru nabíjení a výkonového modulu vybavena integrovaným senzorem pro monitorování stejnosměrného reziduálního proudu (RDC-M). Díky tomu lze v instalaci použít proudový chránič typu A (RCD).
• Výměna dat mezi vozidlem a nabíjecím systémem je možná prostřednictvím komunikace Powerline (PLC) v souladu s normou ISO 15118.
• Dynamické řízení zátěže (DLM): regulátor nabíjení je vybaven funkcí DLM, kterou lze plně využívat nezávisle na připojení k backendu. Detekuje, jaký nabíjecí proud je přiveden na jednotlivé fáze, a tím zabraňuje vzniku špičkových zatížení a nevyváženého zatížení. Je také možné řídit systém na základě dodávky energie ze solárního zdroje a v rámci DLM prioritizovat jednotlivé nabíjecí body. Maximální počet nabíjecích bodů v síti je 250.
• Bezpečnostní funkce regulátoru nabíjení:
  - ukončení nabíjecího procesu po vybavení proudového chrániče (RCD) v důsledku reziduálního proudu,
  - detekce kritických reziduálních proudů pomocí senzoru RCM. Tato detekce může pro vlastníka vozidla sloužit jako včasné varování, za předpokladu, že je řídicí jednotka připojena k systému řízení energie a tento systém tuto funkci podporuje.

Normy

Regulátor nabíjení ICC1314 odpovídá požadavkům:

• IEC 61851-1 (Systém nabíjení elektrických vozidel)
• IEC 62955 (Přístroje pro detekci reziduálních proudů)
• ISO 15118:2015 (PLC - PowerLine Communication)
