RCMB104 - Monitor reziduálních proudů
Monitor AC/DC reziduálních proudů v DPS provedení pro kompaktní nabíjecí stanice elektromobilů.

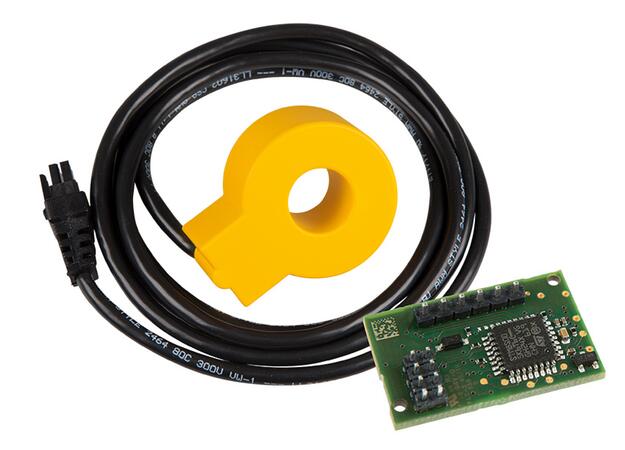

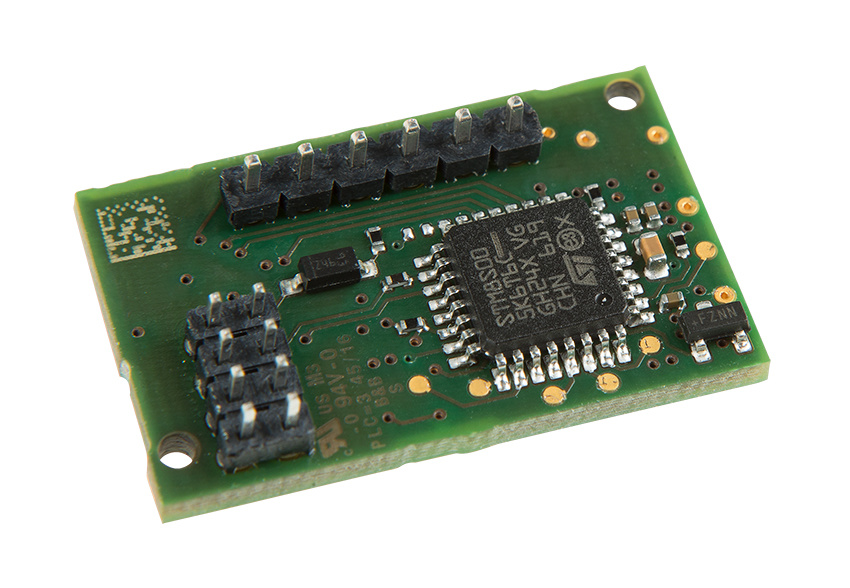

Monitor AC/DC reziduálních proudů pro kompaktní nabíjecí stanice elektromobilů v DPS provedení s externím měřicím proudovým transformátorem.
Dotaz na produktPorovnat
Varianty k produktu RCMB104 - Monitor reziduálních proudů (2)
Volitelné příslušenství k RCMB104 - Monitor reziduálních proudů
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
l = 180 mm
l = 325 mm
l = 600 mm
l = 1.470 mm
Popis výrobku
- Monitor AC/DC reziduálních proudů s externím měřicím transformátorem řady W15BS
- Provedení podle normy IEC 62752 nebo podle normy UL 2231 a IEC 61851-22
- Frekvenční rozsah DC do 2 kHz
- Zátěžový proud do 48 A RMS (jednofázový) nebo 3x 32 A RMS (třífázový)
- Výstupy pro 6 mA DC a 30 mA RMS (IEC verze) nebo pro 5 mA RMS a 20 mA RMS (UL verze)
- Výstup pro signalizaci poruchy (monitorování vlastní funkce a test funkce)
- Rozlišení měření 0,2 mA
- Rozsah reziduálního proudu 0…300 mA
- Vhodný pro ovládací jednotky v nabíjecích kabelech IC-CPD
- Odolný vůči působení vnějších polí, použitelný i v silně elektricky zarušeném prostředí
- Úspora nákladů při použití v kombinaci s proudovým chráničem typu A oproti jinak vyžadovanému typu B
- Kompaktní rozměry 28 x 18 mm
Rozšířené informace
Aplikace
- Kompaktní nabíjecí stanice pro firmy i domácnosti
- Nabíjecí jednotky integrované v nabíjecích kabelech
- Nabíjecí stanice v sítích bez proudových chráničů typu B
Funkce
Podle norem vyžaduje nabíjení elektrovozidel monitory reziduálních proudů za účelem předcházení nebezpečí v situaci, kdy je baterie vozidla (DC) připojena k domovnímu zdroji nabíjení (AC). Monitory AC/DC reziduálních proudů se používají tam, kde dochází k propojení AC obvodů s DC obvody a tím ke vzniku unikajících proudů. Instalace nabíjecí DC stanice proto vyžaduje i detekci DC proudů, což standardně vyžaduje významně dražší proudový chránič typu B, oproti v domácnostech standardně používanému typu A. S použitím monitoru AC/DC reziduálních proudů postačuje chránič typu A, což významně snižuje náklady na instalaci.
RCMB104 lze využít všude tam, kde není možné použít přístroje s integrovaným měřicím transformátorem. K přístroji RCMB104 se měřicí transformátor připojuje pomocí konektoru na DPS.
Přístroj monitoruje současně DC i AC proudy, které procházejí fázovými vodiči a nulovým vodičem. V případě výskytu proudů nad danými mezemi může zařízení prostřednictvím výstupů obvody odpojit. Výstupy jsou tři, zvlášť pro poruchu zařízení, AC proud a DC proud. Protože se reziduální proudy objevují pouze v případě poruch a jsou většinou v řádu mA, je velmi důležitá měřicí přesnost a rychlá odezva.
Normy
RCMB104 odpovídá požadavkům:
- IEC61851-22
- IEC 60364-7-722
- IEC 62752
- ČSN EN 62752
- IEC 60364-7-722
- ČSN 33 2000-7-722
Rozměry
Technické údaje
Parametry
| Výstupní relé | DO |
|---|---|
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 1 |
| Montáž na DIN lištu | NE |
| Montáž pomocí šroubů | na DPS |
| Rozhraní BMS | Ne |
| Modbus RTU | Ne |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -30 °C … 80 °C |
| Poznámka | Prahové hodnoty lΔn1: DC 6mA (RCMB104-1), r.m.s. 5mA (RCMB104-2), Prahové hodnoty lΔn2: r.m.s. 30mA (RCMB104-1), r.m.s. 20mA (RCMB104-2) |
| Monitorovaný obvod | |
| Jmenovité napětí sítě Un | 250 V |
|---|---|
| Jmenovitý proud In | 48 A jednofázový, 32 A třífázový |
| Krátkodobý trvalý proud In po 1 s | 200 A |
| Izolace podle IEC 60664-1 | |
| Jmenovité napětí/Kategorie přepětí | 250 V/III |
|---|---|
| Jmenovité impulzní výdržné napětí/stupeň znečištění | 4 kV/2 |
| Jmenovité napětí izolace | 250 V |
| Test dielektrika podle IEC 61010-1 | AC 2,2 kV |
| Napájecí obvod | |
| Napájecí napětí Vcc | DC 4,75…5,25 V |
|---|---|
| Zvlnění napětí Vcc | < 100 mV |
| Maximální absolutní hodnota napětí Vcc | DC 5,5 V |
| Jmenovitý proud Icc | < 45 mA |
| Měřicí rozsah reziduálního proudu | |
| Kmitočtový rozsah IΔ | 0…2000 Hz |
|---|---|
| Měřicí rozsah IΔ | ± 300 mA |
| Rozlišení IΔ | 0,2 mA |
| Hodnoty reakce | |
| Hodnota reakce RMS proudu - RCMB104-1 | 30 mA |
|---|---|
| Hodnota reakce RMS proudu - RCMB104-2 | 20 mA |
| Reziduální proud IΔn1 - RCMB104-1 | DC 6 mA |
| Reziduální proud IΔn1 - RCMB104-2 | RMS 5 mA |
| Reziduální proud IΔn2 - RCMB104-1 | RMS 30 mA |
| Reziduální proud IΔn2 - RCMB104-2 | RMS 20 mA |
| Výstupy DC, RMS, ERROR | |
| Typ | otevřený kolektor (NPN) |
|---|---|
| Spínací parametry | DC 40 V/50 mA |
| Doba signalizace v případě poruchy Error | ≤ 1,5 s |
| Doba signalizace v případě poruchy DC/RMS | ≤ 2,5 s |
| Měřicí výstup (PWM) | |
| Typ | PushPull |
|---|---|
| Vysoká úroveň | 3,1…3,5 V |
| Nízká úroveň | 0…0,5 V |
| PWM kmitočet |
8 kHz |
| Měřítko |
RCMB104-1 0…100 % = DC 0…30 mA |
| Maximální souběžná proudová kapacita | 10 mA |
| Testovací vstup (TEST) | |
| Prahové hodnoty |
vysoká úroveň (aktivace stavu): 3,1…5,5 V |
|---|---|
| Připojení | |
| Měřicí proudový transformátor | |
|---|---|
| Typ připojení | DPS konektor 0,65 x 0,65 mm, pocínovaný |
| Rozvržení konektoru | jednořadý 6 x 2,54 mm |
| Délka pinů | 2,5 mm |
| Vstupy/Výstupy | |
| Typ připojení | DPS konektor 0,5 x 0,5 mm, pocínovaný |
| Rozvržení konektoru | dvouřadý 2 x 4 piny |
| Rozteč pinů | 2,00 mm |
| Délka pinů | 2,5 mm |
| Doporučený pájecí proces | selektivní pájení |
| Připojení měřicího proudového transformátoru W15BS | |
| Maximální vzdálenost RCMB104 a konektoru | 100 mm |
|---|---|
| Typ připojení | DPS konektor |
| Rozvržení konektoru | 6 pinů (2 x 3) |
| Rozteč pinů | 3,0 mm |
| Počet připojovacích cyklů | 30 |
| Typ konektoru (konektor není součástí dodávky) | Molex MicroFit 3.0 Header, kód 43045-0607 |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| Test elektrostatického výboje - model lidského těla JESD22-A114 | ± 2 kV (vzduch i dotyk) |
|---|---|
| Pracovní teplota okolí | -30…80°C |
| Teplota okolí při skladování | -40…85°C |
| Klimatická třída: | |
| Statické použití (IEC 60721-3-3) | 3K5 (bez orosení a jinovatky) |
| Přeprava (IEC 60721-3-2) | 2K2 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K2 |
| Klasifikace mechanické odolnosti: | |
| Statické použití (IEC 60721-3-3) | 3M4 |
| Přeprava (IEC 60721-3-2) | 2M2 |
| Skladování (IEC 60721-3-1) | 1M3 |
| Stupeň krytí RCMB104-x/měřicí transformátor bez konektoru | IP 00/IP 55 |
