ASK 105.6N - Měřicí transformátor proudu násuvný
Primární proud: 2500...4000 A
Primární vodič Ø: max 55 mm

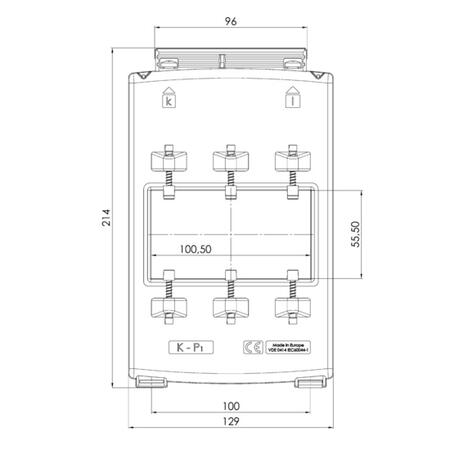

Primární pas: 100 x 55 mm
Šířka: 129 mm
Výška: 214 mm

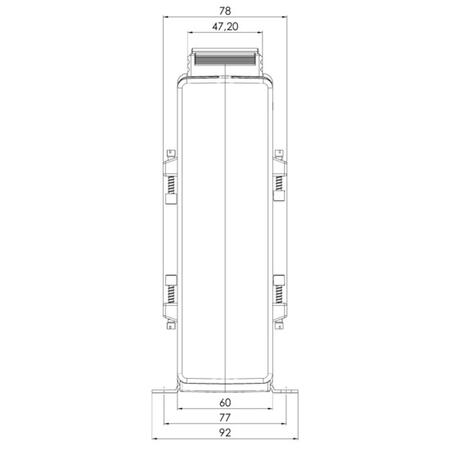

Hloubka: 78 mm
Primární vodič Ø: max 55 mm
Primární pas: 100 x 55 mm
Šířka: 129 mm
Výška: 214 mm
Hloubka: 78 mm
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Nahrazeno produkty
Varianty: 192
ASK 105.6Měřicí transformátor proudu násuvnýPrimární jm. proud: 600...4000 A
Primární vodič Ø: max 55 mm
Primární pas: 100 x 55 mm
Šířka: 129 mm
Výška: 167 mm
Hloubka: 78 mm
Primární vodič Ø: max 55 mm
Primární pas: 100 x 55 mm
Šířka: 129 mm
Výška: 167 mm
Hloubka: 78 mm
Varianty: 147
ASK 127.6Měřicí transformátor proudu násuvnýPrimární proud: 1000...6000 A
Primární vodič Ø: max 70 mm
Primární pas: 120 x 70 mm
Šířka: 205 mm
Výška: 203 mm
Hloubka: 78 mm
Popis výrobku
Násuvný měřicí transformátor pro primární jmenovité proudy od 2500 do 4000 A, sekundární proud 1 nebo 5 A, jmenovité výkony 10 až 30 VA, k dodání ve třídách přesnosti 0,5 a 1.

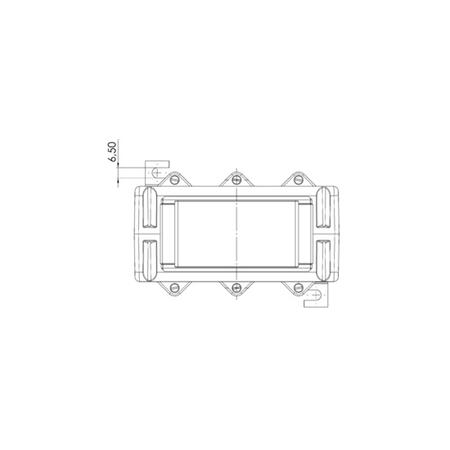

Uchycení transformátoru je možné provést pomocí upevňovacích patek, které jsou součástí dodávky.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
