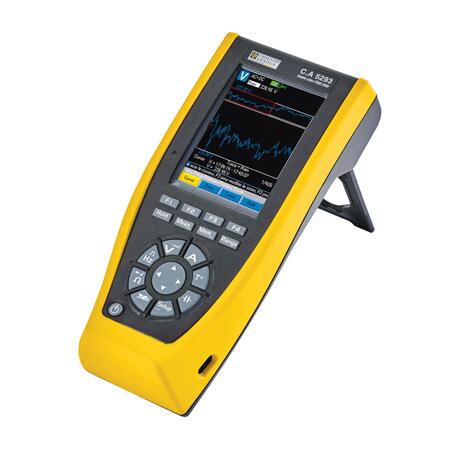

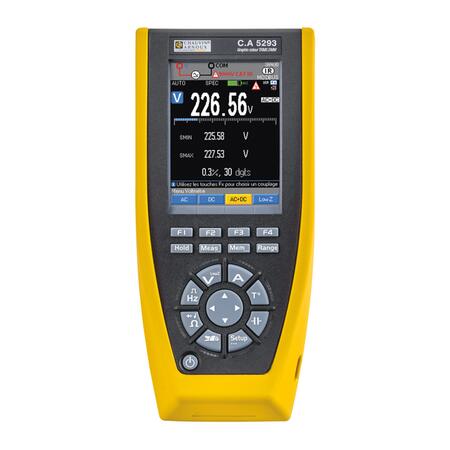

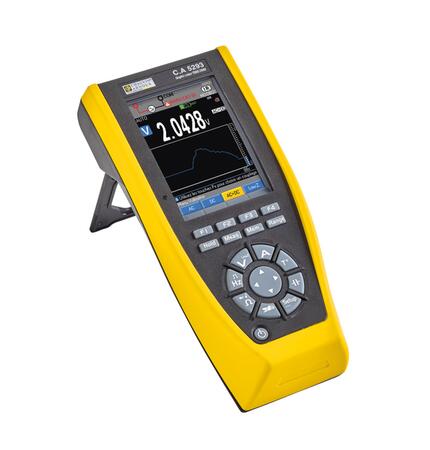

C.A 5293 - Grafický multimetr

Špičkový multimetr s barevným grafickým displejem, záznamem a komunikací

Multimetr s barevným grafickým displejem, vysokou základní přesností 0,02 % a šířkou pásma 200 kHz. Atypický design bez otočného přepínače pro intuitivní ovládání s vysokou odolností a krytím IP67.

Cena 21 520 Kč
26 039,20 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu C.A 5293 - Grafický multimetr (1)

C.A 529x - Digitální multimetr s příslušenstvím
Multimetr digitální
C.A 5293

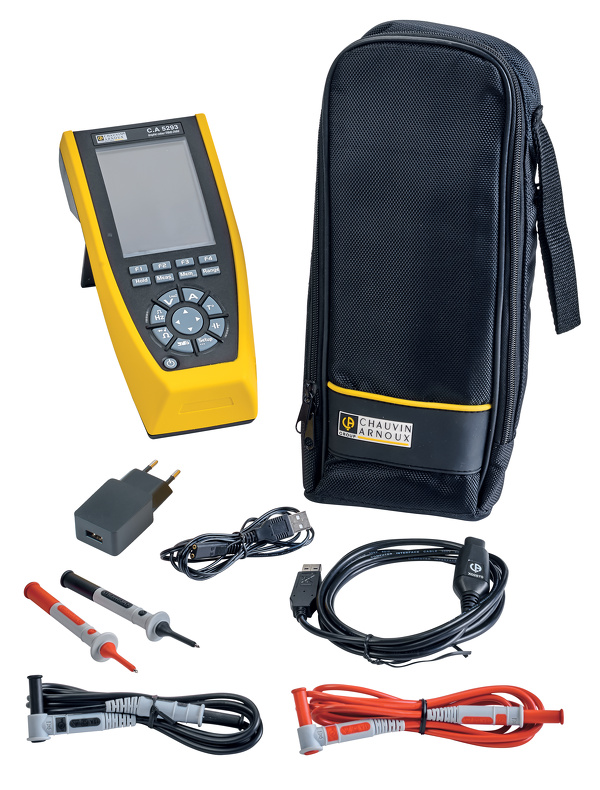

Multimetr C.A 5293, 2 ks měřicí vodiče, 2 ks hroty 2 mm CAT IV, pouzdro, 4 ks AA NiMH baterií, USB nabíjecí adaptér, USB napájecí kabel, USB opticky oddělený kabel, software SX-DMM a návod k obsluze v českém jazyce
OBJ: P01.1968.03
EAN: 3663653005678
Záruka: 36 m.
Není skladem
Prověříme pro Vás
21 520 Kč/ks
26 039,20 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k C.A 5293 - Grafický multimetr

Příslušenství P01.1021.00Z - Víceúčelový držák Multifix
Víceúčelový držák s mag. příchytkou Multifix
Pro uchycení přístroje nebo kompatibilního pouzdra
OBJ: P01.1021.00Z
EAN: 3760171410509
Záruka: 12 m.
Není skladem
Prověříme pro Vás
580 Kč/ks
701,80 Kč s DPH
Porovnání
+-
Košík

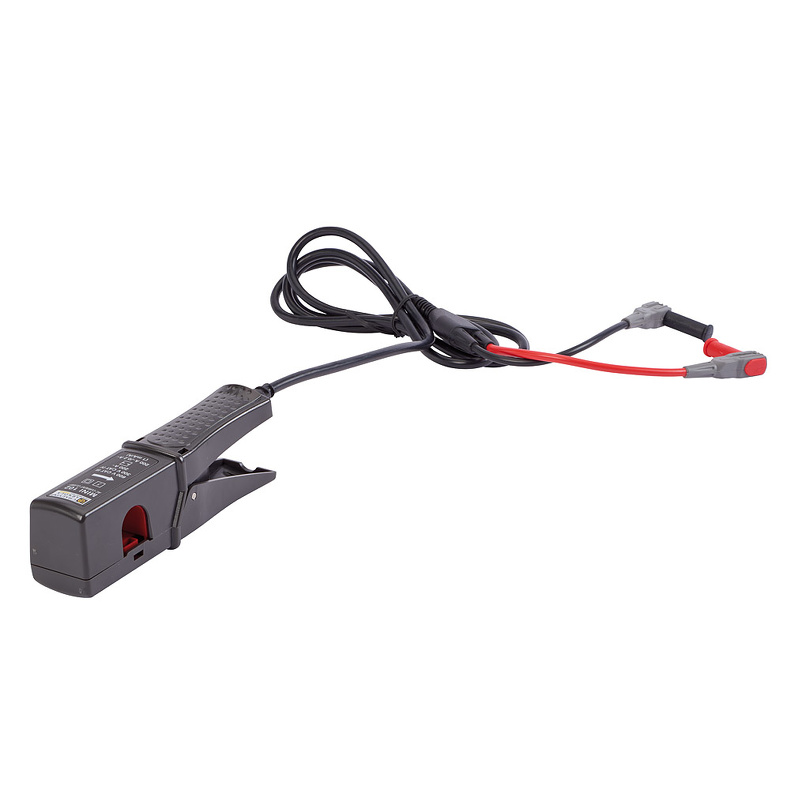

Série MINI - Klešťový převodník MINI 102,103_1
Převodník klešťový
MINI 102
Rozsah měření 50 mA...350 A
Výstup 350 mA (1 mA / A)
Průměr 16 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
Zjistit více
OBJ: P01.1061.02
EAN: 3663653000017
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 270 Kč/ks
7 586,70 Kč s DPH
Porovnání
+-
Košík
Série MINI - Klešťový převodník MINI 102,103_1
Převodník klešťový
MINI 103
Rozsah měření 100 mA...350 A
Výstup 350 mV (1 mV / A)
Průměr 16 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
Zjistit více
OBJ: P01.1061.03
EAN: 3663653000024
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 750 Kč/ks
8 167,50 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.97 - Sonda vysokonapěťová
Sonda vysokonapěťová
SHT40KV
Sonda vysokonapěťová 40kV
OBJ: P01.1020.97
EAN: 3663653000512
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Příslušenství HX0091 - Adaptér
Adaptér pro termočlánek
HX0091
Adaptér pro PT100 / PT1000
OBJ: MX.HX0091
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 700 Kč/ks
3 267 Kč s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XMA-7 červená
Svorka magnetická
XMA-7 červená
CAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, červená
Zjistit více
OBJ: 66.9516-22
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - černá
Krokosvorka
XDK-1033/I-2 černá
CAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, černá
Zjistit více
OBJ: 66.9561-21
EAN: 842640118208
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
221,50 Kč/ks
268,02 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XDK-1033/I-2 - červená
Krokosvorka
XDK-1033/I-2 červená
CAT IV, 600 V, 19 A, rozevření 30 mm, připojení vodičů 4 mm, červená
Zjistit více
OBJ: 66.9561-22
EAN: 842640118215
Záruka: 12 m.
Skladem v GHV
skladem 5 ks
221,50 Kč/ks
268,02 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XPS-484 - černá
Měřící vodič
XPS-484 černá
100 cm, silikon, černá, hrot 4 mm - 90° koncovka
1000V CAT II, 20A
Zjistit více
OBJ: 66.9007-10021
EAN: 842640114514
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
196,40 Kč/ks
237,64 Kč s DPH
Porovnání
+-
Košík
Příslušenství Multicontact - XPS-484 - červená
Měřící vodič
XPS-484 červená
100 cm, silikon, červená, hrot 4mm - 90° koncovka
1000V CAT II, 20A
Zjistit více
OBJ: 66.9007-10022
EAN: 842640114521
Záruka: 12 m.
Skladem v GHV
skladem 2 ks
196,40 Kč/ks
237,64 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.2980.76 - Pouzdro
Pouzdro přenosné
S03, 120 x 320 x 60 mm, MultiFix
OBJ: P01.2980.76
EAN: 3760171417409
Záruka: 12 m.
Není skladem
Prověříme pro Vás
1 320 Kč/ks
1 597,20 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Digitální multimetr se záznamem a grafickým barevným displejem

CA 5293 jsou nejnovější modely přenosných multimetrů splňujících nároky na stolní multimetry s velmi intuitivním ovládáním. Řada základních funkcí je přímo přístupná po stisku tlačítka elektronického přepínače. Tlačítka jsou označena názornými piktogramy pro snadnou orientaci. Displej umožňuje uživatelům prohlížet výsledky měření buď jako číselné hodnoty nebo jako grafy ukazující trend v čase. Zaznamenaná měření lze zobrazit jako grafy, s možností umístění kurzorů a zvětšení části zaznamenané křivky.

K přenosu dat do počítače slouží USB nebo BT rozhraní a jsou k dispozici ovladače pro LV / LW. Po připojení přístroje k počítači lze jeho firmware aktualizovat pomocí volně přístupnému programu na
webu.

Ikona - Čip 40x40Hlavní parametry

  • Digitální multimetr TRMS s barevným grafickým displejem
  • Šířka pásma 200 kHz
  • Základní přesnost 0,02 %
  • Unikátní ovládání bez otočného přepínače pomocí 8 tlačítek
  • 3 režimy zobrazení
    - Zobrazení hodnot na 4-řádkovém displeji s bargrafem
    - Grafické zobrazení trendů měřených veličin
    - Osciloskopické zobrazení průběhů až do 600 Hz
  • Měření napětí do 1000 V
  • Měření proudu do 20 A
  • Měření kapacity do 10 mF
  • Měření frekvence do 5 MHz
  • Měření odporu do 100MΩ
  • Měření teploty pomocí sond Pt100/Pt1000
  • Měření teploty pomocí termočlánků K, J
  • Test propojení s akustickou signalizací a test diod

Další funkce

  • Funkce MAX/MIN/AVG/PEAK/REL a HOLD
  • Funkce dB, dBm, střída, šířka pulzu, výkon, matematické funkce
  • Funkce nf vstupní filtr 300Hz typu dolní propust pro potlačení rušení
    při měření na motorech nebo zařízeních s výskytem rušení
  • Funkce připojení klešťového převodníku s přepočtem pro přímý odečet skutečného měřeného proudu
  • Funkce varování při nesprávném připojení měřicích vodičů
  • Funkce časové značky
  • Funkce zobrazení tolerancí naměřených hodnot SMAX a SMIN
  • Funkční tlačítka F1 až F4 pro přímý vstup do Menu přístroje

Komunikace a ukládání dat


Ikona - USB 40x40

  • Paměť na 30 000 měření
  • Komunikace s PC pomocí USB rozhraní s optickým oddělením
  • Komunikace pomocí SCPI, MODBUS, Labview a Labwindows

Ikona - Bluetooth 40x40

  • Software SX-DMM pro komunikaci

Ikona - Baterie 40x40Obecné parametry

  • Napájení pomocí NiMH akumulátorů dobíjitelných přímo v přístroji. Provoz je možný také ze síťového adaptéru i během nabíjení nebo standardních alkalických AA baterií
  • Díky odolnému provedení a ergonomickému tvaru vhodné pro použití v provozech i laboratořích
  • Integrovaná grafická nápověda v přístroji
  • Možnost zavěšení pomocí víceúčelového magnetického držáku Multifix (na objednávku)
  • Bezpečnostní kategorie CAT IV / 600V, CAT III / 1000 V
  • Krytí IP67
  • Záruka 3 roky

Ikona - Prezentace 40x40Ikona - Diplom 40x40Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
  • Software SX DMM pro Windows
  • ODKAZ




Technické údaje

Parametry

LCD100000 dig.
Volba rozsahuautomatická
manuální
RMS, TRMSano Ano
Bargrafano Ano
Rozsah U AC1 µV … 1 kV
Rozsah U DC1 µV … 1 kV
Šířka pásma200 kHz
Základní přesnost20 m%
Rozsah I0,01 µA … 20 A
El. bezpečnost CAT4
Odporano Ano
Test propojeníano Ano
Frekvenceano Ano
Kapacitaano Ano
Indukčnostbe Ne
Teplotaano Ano
Data Holdano Ano
MIN/MAXano Ano
PEAKano Ano
RELano Ano
Paměťano Ano
Rozhraníano Ano
Podsvětlený displejano Ano
Bezkontaktní zkoušečkabe Ne
Nízká impedanceano Ano
Měření izolacebe Ne
Smyčka 4-20mAbe Ne
Ex provedeníbe Ne
