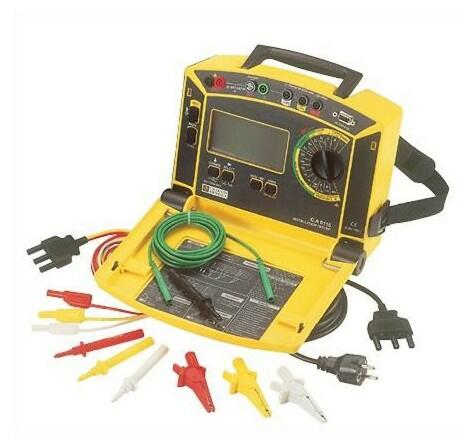

C.A 6115 - Multifunkční tester elektrických instalací

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přístroje pro revize elektrických instalací.

Multifunkční tester elektrických instalací v praktickém kufříkovém provedení

Vyhovuje IEC/ EN 61557, ČSN EN 61010-1 300V Cat III. Měří izolační odpory, zemní odpory, impedance smyčky a vnitřního odporu sítě, komplexní analýza proudových chráničů, napětí, proud, kmitočet, malé odpory, sled fází. Paměť pro 800 hodnot, RS232.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Ivana Pallová
Ing. Ivana Pallová
Technicko-obchodní specialistka testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO a ostatní.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Přístroje pro revize elektrických instalací.

  • Měření izolačních odporů do 600 MΩ, zkušební napětí 100, 250, 500 V
  • Měření proudových chráničů 10, 30, 100, 300, 500 mA, VAR 6 mA...1 A
  • Měření nabíhajícím a impulzním proudem, s vybavením a bez vybavení chrániče, neselektivní a selektivní
  • Zobrazuje se dotykové napětí Uf, vybavovací proud Ia, doba vybavení Ta, odpor uzemnění Ra, impedanci smyčky Zs a zkratový proud Ik
  • Měření uzemnění
  • Měření celkového odporu zemní soustavy
  • Měření uzemnění pomocí klešťového přístroje
  • Měření impedance smyčky
  • Měření impedance smyčky L-PE a vnitřního odporu sítě L-N
  • Měření impedance s vybavením a bez vybavení chrániče
  • Měření zkratového proudu, jmenovitého napětí, odporu uzemnění
  • Měření malých odporů, test propojení
  • Kompenzace vlastního odporu měřicích přívodů do 5 Ω
  • Měření sledu fází
  • Měření napětí, proudu, kmitočtu

Rozšířené informace

Údaje pro objednávku (objednací číslo)

C.A 6115P01.1454.13
 (dodávka včetně malé přenosné brašny pro příslušenství, měřicího kabelu se zástrčkou, měřicího kabelu třípramenného, 3 ks krokosvorek, 3 ks měřicích hrotů, uzemňovacího kabelu a návodu)
C.A 6115TP01.1454.23
 (dodávka viz C.A 6115 + přenosná brašna na přístroj + souprava pro měření zemních odporů)
Uživatelský SWP01.1019.02
 (dodávka včetně propojovacího kabelu a redukce)
Souprava pro měření zemních odporůP01.1019.03
 (dodávka obsahuje 30m kabel na cívce a sondu)
TermotiskárnaP01.1029.01
 (dodávka včetně propojovacího kabelu)
Přenosná brašna na přístroj a příslušenstvíP01.2980.31
Klešťový převodník C 103P01.1203.03
Klešťový převodník MN 21P01.1204.18
Izolační odpor
  • Automatické blokování, testuje-li testovaný obvod pod napětím
  • Automatické přepínání měřicího rozsahu
  • Automatické vybíjení zkoušeného vzorku po provedení měření
Jm. zkušební napětí:100, 250, 500 V
Měřicí rozsah:5 kΩ...300 MΩ
Rozlišení:1 kΩ...1 MΩ
Přesnost:±(6 % z č. h. + 1 dig.)
Jmenovitý proud:>1 mA
Analýza proudových chráničů
  • Testování proudových a selektivních proudových chráničů s vybavením nebo bez vybavení
  • Měření dotykového napětí, vybavovacího proudu, doby vybavení, odporu uzemnění, impedance smyčky a zkratového proudu
  • Testování se provádí narůstajícím nebo konstantním (pulsním) proudem
  • Volitelný průběh zkušebního proudu sinus/impulz, fáze 0/180°
Jmenovitý vybavovací proud
Konstantní:10, 30, 100, 300, 500 mA
Variabiliní:6...1000 mA
Možnost nastavení:1/2×IN, 2×IN, 5×IN, 150, 250 mA
Doba vybavení
Režim narůstajícího IN:7...200 ms
Režim konstantního IN:7...500 ms
Bez vybavení chrániče:7...1000 ms
Dotykové napětí (bez sondy)
Měřicí rozsah:1,5...9,9 V
Rozlišení:0,1 V
Přesnost:0...15 % z č. h. + 2 dig.
Dotykové napětí (se sondou)
Měřicí rozsah:4...70 V
Rozlišení:1 V
Přesnost:2 % z č. h. + 1 dig.
Jmenovité napětí:síťové 95...145, 175...300, 330...440 V
Měření uzemnění
  • Měření celkového odporu zemní soustavy
  • Selektivní měření bez rozpojení zemního vodiče s klešťovým převodníkem
  • Měření s jednou pomocnou sondou nebo bez sondy
  • Možnost měření bez vybavení proudového chrániče (od 30 mA)
  • Kompenzace vlivu rušivých napětí
Měřicí rozsah:0,15...9999 Ω
Rozlišení:0,01...10 Ω
Přesnost:±(10% z č. h. + 2 dig.)
Zkušební proud:1500, 650, 80, 10 mA
Měření impedance smyčky
  • Měření imepdance smyčky a impedance sítě
  • Volba režimu bez vybavení proudového chrániče
  • Selektivní měření zemního vodiče bez rozpojení pomocí klešťového převodníku
  • Při měření impedance jsou současně měřeny hodnoty zkratového proudu, jmenovitého napětí, se sondou rovněž hodnoty poruchového napětí a odporu uzemnění
Impedance smyčky/sítě
Měřicí rozsah:0,080...199,9 Ω
Rozlišení:0,001...0,1 Ω
Přesnost:±(5 % z č. h. + 3dig.) nad 0,5 Ω
Poruchové napětí (UF = IK × RA)
Měřicí rozsah:0...200 V
Rozlišení:1 V
Zkratový proud:0,1...30 000 A
Jmenovité napětí:síťové 95...145, 175...300, 330...440 V
Měření napětí a kmitočtu
Měřicí rozsah:0...500 V
Rozlišení:1 V
Přesnost:±(1 % z č. h. + 1dig.)
Pracovní kmitočet:15,3...999 Hz; 420 Hz
Rozlišení:0,1...1 Hz
Přesnost:0,01 % + 1dig.

Měření proudu (kleště C 103, MN 21)
Měřicí rozsah:0,004...300 A
Rozlišení:1 mA...1 A
Přesnost:±(2 % z č. h. + 1dig.)

Indikace fáze a sledu fází
Jmenovité napětí:20...440 V
Jmenovitý kmitočet:15,3...420 Hz
Měření malých odporů, test propojení
Měřicí rozsah:0,16...1999 Ω
Rozlišení:0,01...1 Ω
Přesnost:±(5% z č. h. + 4dig.)
Měřicí proud:>200 mA
Kompenzace vlastního odporu měř. přístrojů

Kontrola ochranného vodiče
Kontrola přerušení ochranného vodiče a přítomnosti napětí na ochranném vodiči
Všeobecná charakteristika
Zobrazení:3,5 místný LCD displej, možnost podsvětlení
Vnitřní paměť:800 měření, protokol A4
Rozhraní:RS 232
Kompenzace přívodních kabelů do 5 Ω
Definování mezí u každé funkce
Napájení:NiMh akumulátor 7,2V s vestavěným nabíječem
Rozměry:295×230×108 (d × š × v)
Hmotnost:cca 2 kg
Pracovní teplota:-10...50 °C
Bezpečnost:ČSN EN 61010-1.300 V, kat. III
Zk. napětí:4kV
Krytí:IP 40
