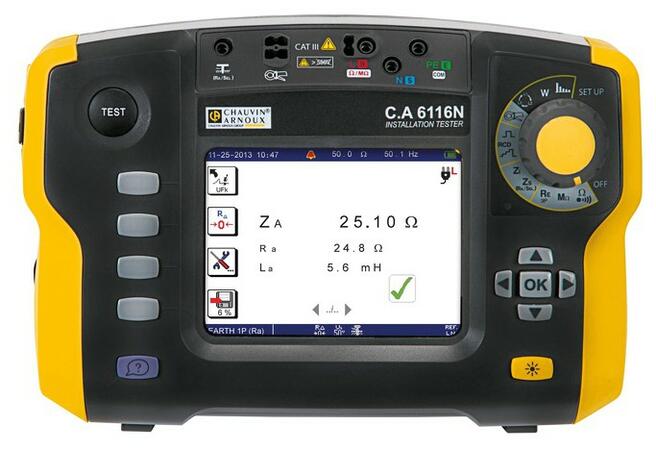

C.A 6116N - Multifunkční tester elektrických instalací
Inovovaná verze přístroje C.A6116. Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
ČSN EN 61557, CAT IV/300 V
Měří izolační odpory, zemní odpory, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází.
Barevný displej, Rozhraní USB, Li-Ion akumulátor
Varianty k produktu C.A 6116N - Multifunkční tester elektrických instalací (2)
Obsah dodávky je shodný jako u přístroje C.A 6116N Navíc obdržíte - klešťový převodník C177A - software DataView
Akce platí do 30.12.2024 nebo do vyprodání zásob.
Volitelné příslušenství k C.A 6116N - Multifunkční tester elektrických instalací
Zjistit více
naviják 15 m červená, naviják 15 m modrá, naviják 15 m zelená, 2 zemní sondy, brašna Standard
Popis výrobku
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Měření izolačních odporů
- Měření do hodnoty 2 GΩ
- Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů
- Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
- Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A a AC
- Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění
- Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
- Zobrazení induktivní složky
- Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
- Měření celkového zemního odporu soustavy
Měření impedance smyčky
- Zobrazení odporové a induktivní složky
- Měření vnitřního odporu sítě L-N, L-L (Zi)
- Měření impedance smyčky L-PE (Zs)
- Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
- Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, kmitočtu a odporu
- Zobrazení průběhu napětí a proudu (osciloskop)
- Měření napětí do 550 V AC/DC

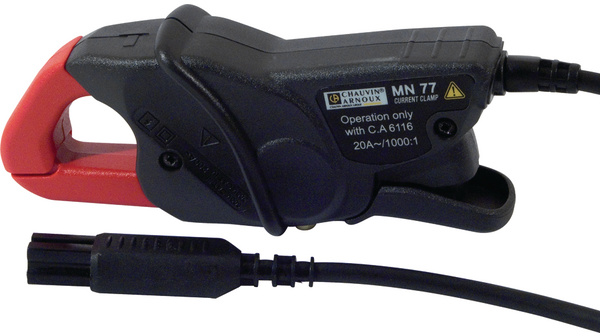

- Měření proudů pomocí kleští
- Měření kmitočtu DC/15,3 až 500 Hz

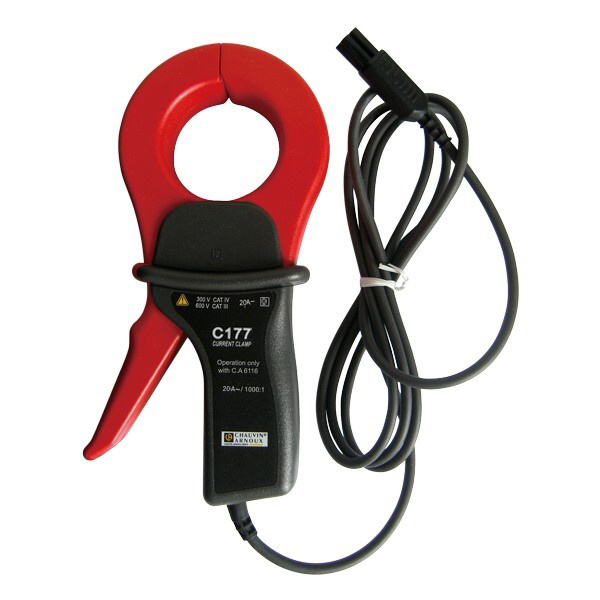

Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)
- Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
- FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)
- Měření propojení proudem 12 a 200 mA
Měření sledu fází
Technické údaje
Parametry
Měření napětí | Ano |
---|---|
Měření proudu | Ano |
Měření kmitočtu | Ano |
Izolační odpor testovací napětí | 1000 V |
Izolační odpor test. napětí | 50 V … 1 kV |
Izolační odpor | 10 kΩ … 2 GΩ |
Impedance smyčky | Ano |
Impedance smyčky | 0,1 Ω … 3,999 kΩ |
Vnitřní odpor sítě | 0,1 Ω … 3,999 kΩ |
Výpočet zkratového proudu | 0,1 A … 6 kA |
Selektivní měření | Ano |
Malé odpory | Ano |
Malé odpory | 10 mΩ … 39,99 Ω |
Test. proud | 0,2 A |
Zemní odpory | Ano |
Měření zemních odporů | 0,5 Ω … 15 kΩ |
Měření pomocí zemních sond | Ano |
Selektivní měření s proud. sondou | Ano |
Proudové chrániče | Ano |
Typ testovaných proudových chráničů | AC, AC/S, A, A/S |
Jmenovitý vybavovací proud | 10, 30, 100, 300, 500, 650, 1000 mA |
Nastavení násobku | 1/2, 1, 2, 5 |
Měření doby vybavení | Ano |
Měření vybavovacího proudu | Ano |
Měření dotykového napětí | Ano |
Indikace sledu fází | Ano |
Další funkce | Měření výkonu, harmonická analýza, osciloskop |
Paměť | Ano |
Interní paměť | 4000 měření |
Rozhraní | Ano |
Typ rozhraní | USB |
Elektrická bezpečnost CAT | 4 |
Stupeň krytí IP | 53 |
Dobíjecí baterie | Ano |

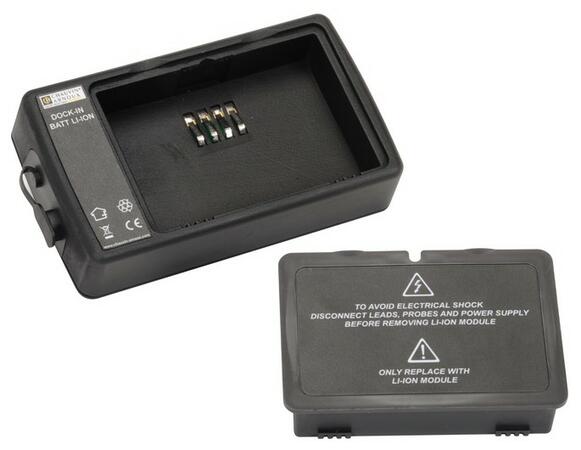

Napájení | Li-Ion 10,8 V, 5,8Ah |
Hmotnost | 2,2 kg |
Rozměry | 280 x 190 x 128 mm |
