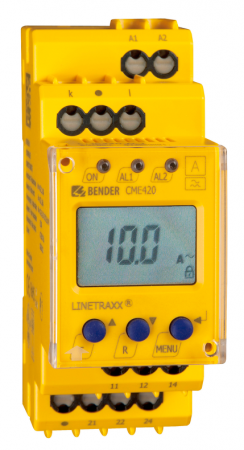

CME420 - Proudový monitor

Podproudový a nadproudový monitor pro střídavé sítě 0,1...16 A s pomocným napájecím napětím

Multifunkční proudový monitor podproudu, nadproudu popř. proudu mezi dvěma nastavenými mezními hodnotami (monitorování proudového "okna") ve AC střídavých sítích od 0,1 do 16 A.
Cena 6 400 Kč
7 744 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (10)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu CME420 - Proudový monitor (10)

Filtrace
Skladem
CME420-D-1 Monitor proudu
Monitor proudu
CME420-D-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
OBJ: B93060001
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
6 400 Kč/ks
7 744 Kč s DPH
Porovnání
+-
Košík
CME420-D-2 Monitor proudu
Monitor proudu
CME420-D-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
OBJ: B93060002
Záruka: 60 m.
Skladem v GHV
skladem 4 ks
6 400 Kč/ks
7 744 Kč s DPH
Porovnání
+-
Košík
CME420-D-1 Monitor proudu
Monitor proudu
CME420-D-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
6 400 Kč/ks
7 744 Kč s DPH
Porovnání
+-
Košík
CME420-D-2 Monitor proudu
Monitor proudu
CME420-D-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060002
Záruka: 60 m.
Není skladem
Prověříme pro Vás
6 400 Kč/ks
7 744 Kč s DPH
Porovnání
+-
Košík
CME420-DM-1 Monitor proudu
Monitor proudu
CME420-DM-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
OBJ: B93060003
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CME420-DM-2 Monitor proudu
Monitor proudu
CME420-DM-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...16A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
OBJ: B93060004
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CME420-DM-1 Monitor proudu
Monitor proudu
CME420-DM-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...12A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
OBJ: B73060003
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CME420-DM-2 Monitor proudu
Monitor proudu
CME420-DM-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060004
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CME420-DW-1 Monitor proudu
Monitor proudu
CME420-DW-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
Provedení "W"
OBJ: B93060001W
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CME420-DW-2 Monitor proudu
Monitor proudu
CME420-DW-2
Us: 70...300V AC/DC, 15...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
Provedení "W"
OBJ: B93060002W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k CME420 - Proudový monitor

Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
XM420 - Montážní rám
Montážní rám pro instalaci do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 610 Kč/ks
1 948,10 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Nepřímé měření proudu pomocí standardních měřicích transformátorů proudu x/5 A. (max. 999 A)
  • Možnost volby monitorování proudu: > I, < I nebo < I / > I
  • Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
  • Nastavitelná hodnota hystereze spínání
  • Měření skutečné efektivní hodnoty proudu TRMS (AC)
  • Digitální indikace měřené hodnoty na LC displeji
  • LED indikace POWER ON a ALARM (AL1/AL2)
  • Trvalé automonitorování funkce
  • Interní tlačítko TEST/RESET
  • Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
  • Nastavitelný režim N/O nebo N/C a paměť poruch
  • Možnost ochrany nastavení přístroje pomocí hesla
  • Možnost zaplombování krytu
  • Pouzdro 2 modulární (šíře 36 mm)
  • Připojení vodičů pomocí šroubových nebo pružinových svorek

Rozšířené informace

Multifunkční monitor proudu CME420 podproudu, nadproudu popř. proudu mezi dvěma nastavenými mezními hodnotami (monitorování prudového "okna") v AC sítích. Proud je měřen jako skutečná efektivní hodnota. Okamžitá hodnota proudu je zobrazována na LC displeji. Naměřená hodnota, která způsobí spuštění alarmu je uložena do paměti. Díky možnosti nastavení doby vybavení je možné vyhodnocovat některé specifické charakteristiky sítě jako např. spínací proud specifického zařízení, krátkodobé kolísání proudu atp.Měření proudu je možné jak přímo, tak i nepřímo pomocí standardních měřicích transformátorů proudu (x/1 A, x/5 A, x/10 A). Zařízení vyžaduje pomocné napájecí napětí.

Aplikace

  • Monitorování odběru proudu motorů čerpadel, výtahů, jeřábů, atp.
  • Monitorování světelných nebo tepelných okruhů nebo dobíjecích stanic
  • Monitorování nouzových světel
  • Monitorování šroubových dopravníků např. v čističkách
  • Odsávání prašných částí v dřevovýrobě

Funkce

Po připojení napájecího napětí je aktivováno zpoždění při spuštění t. Případné změny naměřené hodnoty v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Zařízení je vybaveno dvěma samostatnými měřicími kanály (s možností nastavení nadproudu a podporudu). Když naměřená hodnota překročí hodnotu reakce nebo klesne pod nastavenou hodnotu reakce, je aktivováno zpoždění reakce ton1/2. Jakmile uplyne toto zpoždění, sepnou relé ALARM a výstražné LED diody ALARM se rozsvítí. Jakmile naměřená hodnota klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění toffpřepnou ALARM relé zpět do výchozího stavu.V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM, dokud není tento stav změněn tlačítkem RESET.

Rozměry pouzdra XM420

Rozměry pozdra XM420

Technické údaje

Izolace dle IEC 60664-1 / IEC 60664-3
Jmenovité izolační napětí AC 250 V
Jmenovité pulsní zkušební napětí 2,5 kV
Ochranné oddělení (zvýšená izolace) mezi (A1, A2) - (k,l) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podle IEC61010-1 2210 V
Parametry napájení
Napájecí napětí US viz. údaje pro objednávku
Vlastní spotřeba ≤ 3,0 VA
Měřicí obvod
Měřicí rozsah (TRMS) AC 0,05...16 A
Jmenovitý kmitočet fn 42...460 Hz
Max. trvalé přetížení 17,6 A
Krátkodobé přetížení (< 1 s) 40 A
Hodnoty reakce
Podproud < I (ALARM 2) přímé spojení AC 0,1...16 A
(od výrobce nastaveno 1 A)
Nadproud > I (ALARM 1) přímé spojení AC 0,1...16 A
(od výrobce nastaveno 10 A)
Nepřímé spojení (transformační převod) x/1 A, x/5 A, x/10 A
Transformační poměr 1...2000 (od výrobce nastaveno 1)
Přesnost měření proudu ±3,0 % / ±2 digity (50/60 Hz)
±5,0 % / ±2 digity (2...2000 Hz)
Hystereze proudu 10...40 % (od výrobce nastaveno 15 %)
Specifické časy
Zpoždění při spouštění t 0...99 s (od výrobce nastaveno 0,5 s)
Zpoždění reakce ton1 0...99 s (od výrobce nastaveno 1,0 s)
Zpoždění reakce ton2 0...99 s (od výrobce nastaveno 0,0 s)
Zpoždění uvolnění toff 0...99 s (od výrobce nastaveno 1,0 s)
Doba reakce kontaktu taepro proud ≤ 70 ms
Doba vybavení tan = tae + ton1/2
Doba zotavení tb ≤ 300 ms
Zobrazení, paměť
Zobrazení multifunkční LC displej, nepodsvětlený
Rozsah zobrazení
měřicí rozsah × transformační poměr
AC 0,01...16 A × n
Paměť naměřených hodnot 1 naměřená hodnota
Heslo Off / 0...999 (od výrobce nastaveno Off)
Paměť chyb, ALARM relé On / Off / Con (od výrobce nastaveno On)
Spínací obvody
Spínací prvky dvě relé (K1,K2) s 1 přepínacím kontaktem
Pracovní režim N/C nebo N/O (od výrobce nastaveno N/O)
Minimální zátěž kontaktu 1 mA při AC/DC > 10 V
Všeobecná data
Typ připojeni viz. údaje pro objednávku
Pracovní teplota okolí -25...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti (DIN EN 60529) IP 30
Stupeň krytí, svorky (DIN EN 60529) IP 20
Materiál pouzdra polykarbonát
Samozhášitelnost UL94V-0
Rychlá montáž na DIN lištu dle IEC 60715
Uchycení pomocí šroubů 2 × M4 s montážní svorkou
Hmotnost ≤ 160 g
Pouzdro XM420

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - CME420
(DWG, 79 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM420
(ZIP, 1.5 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
