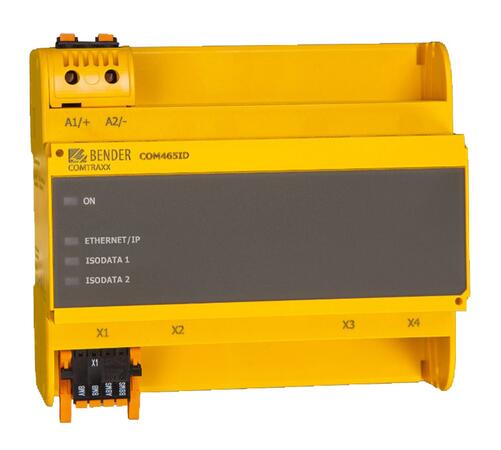

COM465ID - Převodník rozhraní isoData, BCOM na ethernet
Převodník rozhraní ze sběrnice isoData, případně BCOM na ethernet TCP/IP. Monitor stavu pro systémy Bender.
Převodník rozhraní COM465ID převádí data ze sběrnice isoData, případně BCOM na rozhraní ethernet TCP/IP, případně Modbus TCP. Lze jej použít i jako ethernetovou bránu s webovým serverem pro přístup k měřeným hodnotám.
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu COM465ID - Převodník rozhraní isoData, BCOM na ethernet (1)
Převodník
COM465IDUs: 24...240 V, 50...60 Hz
Komunikační převodník pro přístroje s funkcí isoData
Komunikační převodník pro přístroje s funkcí isoData
Popis výrobku
Základní verze bez funkčních modulů
- Monitor stavu s webovým rozhraním pro použití s přístroji Bender isoData a BCOM i se zařízeními třetích stran.
- Podpora přístrojů připojených:
– k rozhraní isoData (1 přístroj/rozhraní),
– k rozhraní BCOM (viz. manál BCOM),
– prostřednictvím Modbus TCP (max. 247 přístrojů). - Vzdálené zobrazení měřených hodnot, provozních stavů a alarmových hlášení.
- Převodník do protokolu Modbus TCP: vyčítání měřených hodnost ze subsystémů, provozních stavů a alarmových hlášení z adres 1…10 přes Modbus TCP.
- Rozhraní ethernet 10/100 Mbit/s pro vzdálený přístup přes LAN, WAN nebo po internetu.
- Nastavování parametrů a konfigurace univerzálních přístrojů Bender (analyzátory kvality sítě, elektroměry).*
- Časová sychronizace všech připojených zařízení.
- Historie (1.000 záznamů).
- Záznamníky dat, nastavitelné (30 x 10.000 záznamů).
- 50 definovatelných datových bodů pro zařízení třetích stran (přes Modbus TCP).
- Definice virtuálního zařízení až se 16 kanály.
*) Parametry lze nastavit prostřednictvím vestavěného webového serveru nebo přes BCOM, nikoliv přes Modbus.
Parametry připojených přístrojů lze pouze vyčítat, pro změny nastavení přístrojů je nezbytný funkční modul C.
Nelze vytvářet žádné reporty, a to ani pro vlastní převodník.
Funkční modul A - individuální texty, e-maily
- Přiřazení vlastních popisů k zařízením, kanálům (měřicím bodům) a alarmům.
- Monitorování výpadku zařízení.
- Odeslání e-mailů různým uživatelům v případě alarmu nebo systémové chyby.
- Nastavení e-mailových oznámení.
- Vytváření dokumentace ke každému přístroji v systému. Součástí dokumentace je uložení aktuálně
naměřených hodnot, nastavení a softwarových verzí. - Vytváření dokumentace systému, která zahrnuje všechny přístroje v systému.
Funkční modul B - převodník Modbus/TCP
- Podporuje externí aplikace (jako např. vizualizační programy nebo PLC) přes protokol Modbus TCP.
- Odečítání aktuálně naměřených hodnot, stavových a alarmových hlášení všech připojených zařízení, jednotný přístup ke všem připojeným zařízením přes Modbus TCP přes integrovaný server.
- Ovládací příkazy lze do zařízení odesílat externí aplikací (např. vizualizační program nebo PLC) přes Modbus TCP.
- Přístup přes SNMP protokol (V1, V2c nebo V3) k alarmům a naměřeným hodnotám.
Funkční modul C - nastavování parametrů *
- Rychlé a snadné nastavování parametrů všech přístrojů * připojených k převodníku přes webové rozhraní.
- Vytváření záložních konfigurací všech přístrojů připojených k převodníku.
*) Nastavování parametrů je možné pouze u přístrojů BCOM. U přístrojů s protokolem isoData parametry nelze nastavovat.
Funkční modul D - vizualizace
- Rychlá a jednoduchá vizualizace bez programování. Stav přístrojů, alarmy nebo naměřené hodnoty lze organizovat a zobrazit v obrázku na pozadí (například plán místnosti).
- Zobrazení přehledu sítě zahrnující více stránek (pohledů). Možnost přecházení mezi přehledem a detailními
pohledy. - Grafické zobrazení všech datových záznamníků s měřítkem časové osy.
Funkční modul E - virtuální zařízení
- Vytváření až 100 virtuálních zařízení až se 16 kanály.
Funkční modul F - zařízení třetích stran
- Umožňuje integrovat do systému až 1 600 datových bodů ze zařízení třetích stran přes Modbus TCP.
Rozšířené informace
Aplikace
Po připojení převodníku rozhraní COM465ID do počítačové sítě a ke kompatibilním produktům Bender lze přistupovat ke všem přístrojům z jakéhokoliv počítače přes standardní webové prohlížeče (například Google Chrome, Mozilla Firefox, Internet Explorer). Všechny síťové informace budou přímo dostupné.
- Zobrazení a vizualizace přístrojů a monitoring sítí přes webový prohlížeč.
- Sběr informací z přístrojů s rozhraním isoData a jejich zpřístupnění v protokolu Modbus TCP.
- Detailní a konkrétní přehled o síti díky individuálním popisům.
- Výběrové zasílám zpráv různým uživatelům v případě vzniku alarmů.
- Přenos údajů z přístrojů Bender do platformy POWERSCOUT® pro účely analýzy a archivace.
- Uvádění do provozu a diagnostika přístrojů Bender.
- Vzdálená diagnostika a údržba.
Rozměry pouzdra COM465ID
Technické údaje
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí (IEC 60664-1) |
AC 250 V |
|---|---|
| Jmenovité pulzní zkušební napětí (IEC 60664-1) | 4 kV |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Ochranné oddělení (zesílenou izolací) mezi | (A1/+, A2/-) - [(AMB, BMB), (ABMS, BBMS), (X2)] |
| Napájecí napětí | |
| Napájecí napětí US | 24…240 V, 50…60 Hz |
|---|---|
| Vlastní spotřeba | ≤ 6,5 VA/≤ 4 W |
| LED signalizace | |
| ON | přístroj v provozu |
|---|---|
| ETHERNET IP | datový provoz na sběrnici Ethernet |
| ISODATA 1 | datový provoz na sběrnici ISODATA1 |
| ISODATA 2 | datový provoz na sběrnici ISODATA2 |
| Ethernet (konektor X2) | svítí během síťového připojení, bliká během přenosu dat |
| Paměť | |
| Konfigurace e-mailu (pouze funkční modul A) a monitorování chyb zařízení | max. 250 záznamů |
|---|---|
| Individuální popisy (pouze funkční modul A) | neomezený počet textů, každý o 100 znacích |
| Počet datových bodů pro zařízení třetích stran na Modbus TCP | 50 |
| Počet záznamníků | 30 |
|---|---|
| Počet datových bodů na záznam dat v každém záznamníku | 10.000 |
| Počet záznamů historie událostí | 1.000 |
| Vizualizace | |
| Počet stránek | 20 |
|---|---|
| Velikost obrázků na pozadí | max. 50 kBytů (je zmenšen, pokud je větší) |
| Datové body na stránku | 50 přístrojů nebo kanálů, 150 textových prvků |
| Rozhraní | |
| Ethernet | |
|---|---|
| Konektor | RJ45 |
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| DHCP | zapnuto/vypnuto (zapnuto)* |
| toff (DHCP) | 5...60 s (30 s)* |
| IP adresy | nnn.nnn.nnn.nnn, také dostupné přes: 192.168.0.254 (169.254.0.1)* |
| Maska podstítě | nnn.nnn.nnn.nnn (255.255.0.0)* |
| Protokoly (v závislosti na vybraném funkčním modulu) | TCP/IP, Modbus TCP, DHCP, SMTP, NTP, OPS UA |
| SNMP | |
| Verze | 1, 2c, 3 |
| Podporovaná zařízení | lze dotazovat všechna zařízení (kanály) (žádná omezení) |
| isoData | |
| Rozhraní/protokol | RS-485/isoData |
| Pracovní režim | master |
| Přenosová rychlost BMS | 9,6 kBit/s |
| Délka kabelu | ≤ 1200 m |
| Doporučený kabel | J-Y(St)Y min. 2x0,8, kroucený pár, stíněný, jedna strana stínění připojená k PE |
| Připojení | X1 (A-ID1, B-ID1, A-ID2, B-ID2) |
| Typ konektoru | viz. svorkovnice s pružinovými svorkami X1 |
| Zakončovací odpor | 120 Ω (0,25 W), interní DIP přepínač |
| Adresa přístroje | ISODATA1 (2); ISODATA2 (3) |
| BCOM | |
| Rozhraní/protokol | Ethernet/BCOM |
| BCOM adresy podsítě | 1...99 (1)* |
| BCOM adresy přístrojů | 1...99 (2)* |
| Modbus TCP | |
| Rozhraní/protokol | Ethernet/Modbus TCP |
| Pracovní režim | klient pro asociované PEM a zařízení třetích stran |
| Pracovní režim | server pro přístup procesu zpracování a k příkazům Modbus |
| Počet současně připojených klientů | max. 8 |
| Pracovní prostředí, EMC | |
| EMC | IEC 61326-1 |
|---|---|
| Teplota okolí: | |
| - při provozu | -25…+55 °C |
| - při transportu | -40…+85 °C |
| - při skladování | -25…+70 °C |
| Klimatická třída podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3K5 (s výjimkou orosení a jinovatky) |
| Přeprava (IEC 60721-3-2) | 2K3 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K4 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M4 |
| Přeprava (IEC 60721-3-2) | 2M2 |
| Skladování (IEC 60721-3-1) | 1M3 |
| Připojení | |
| Typ připojení | pružinové svorky, provedení B7 |
| Průřez vodičů | AWG 24-12 |
| Délka odizolování vodiče | 10 mm |
| Průřez propojovacích vodičů: | |
| Jednoduchý vodič/splétané lanko | 0,2...2,5 mm2 |
| Splétané lanko s dutinkou, bez/s izolace | 0,25...2,5 mm2 |
| Vícežilový vodič, splétané lanko s TWIN dutinkou s izolací | 0,5...1,5 mm2 |
| Svorkovnice s pružinovými svorkami X1 | |
|---|---|
| Průřez vodičů | AWG 24-16 |
| Délka odizolování vodiče | 10 mm |
| Průřez propojovacích vodičů: | |
| Pevný vodič/splétané lanko | 0,2…1,5 mm² |
| Splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| Splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | podle čela přístroje, chladící otvory musí být větrané vertikálně |
| Stupeň krytí, vnitřní součásti (IEC 60529) | IP30 |
| Stupeň krytí, svorky (IEC 60529) | IP20 |
| Montáž na DIN lištu podle | IEC 60715 |
| Uchycení pomocí šroubů | 2 x M4 |
| Typ pouzdra | J460 |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | UL94V-0 |
| Rozměry (Š x V x H) | 107,5 x 93 x 62,9 mm |
| Hmotnost | ≤ 240 g |
()* Tovární nastavení
