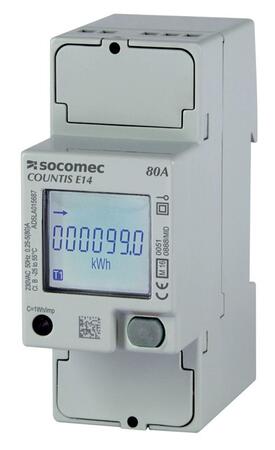

COUNTIS E1x - Jednofázový elektroměr do 80 A
Jednofázový obousměrný elektroměr pro přímé měření do 80A.
Komunikace Modbus, M-Bus, Ethernet s vestavěným webserverem.
Dotaz na produktPorovnat
Popis výrobku
Obecné vlastnosti E1x:
- 1fázový elektroměr.
- Přímé měření do 80A.
- LCD s podsvícením.
- Metrologická LED a pulsní výstup (závislé na modelu, viz. níže).
- Obousměrné měření energií (Ea, Er), 4Q měření.
- Záznam částečné energie.
- Vícetarifní měření (T1/T2).
- Třída přesnosti 1% (činná), 2% (jalová).
- Rozsah měřeného napětí 230 VAC +-20%.
- Šířka 2 moduly.
- Rozsah pracovních teplot: -25°C až +55°C.
Měřené veličiny a funkce obecně se mohou lišit, dle modelu. Parametry konkrétního přístroje jsou uvedeny v katalogovém listu a v návodu (viz záložky Technické údaje a Ke stažení). Modelově závislé jsou např.:
- Komunikace Modbus RTU, M-Bus, Ethernet (webserver) - modely E17 a E18.
- Varianty s ověřením přesnosti (MID).
- Pulsní výstup: 2x (Ea+, Er+) pro model E11, E12; 1x S0 pro modely s Modbus/M-Bus; Ethernet přístroj bez S0 výstupu.
- Další měřené veličiny sítě přímo na displeji nebo přes komunikaci. Zobrazí U, I, PF, P, Q, f, směr, zdánlivý výkon S (pouze přes komunikaci).
Pozn: Změna v roce 2020: přístroje E10, E11 a E12 nahrazeny novými typy - viz. záložka Ke stažení
Rozšířené informace
Parametry přístroje
| Typ | Obj.číslo | Pulzní výstup | Modbus | M-Bus | Ethernet (webserver) | 2Tarif* | MID* | Multimetr* |
| E11 | 48503060 | 2x | - | - | - | x | - | x |
|---|---|---|---|---|---|---|---|---|
| E12 | 48503061 | 2x | - | - | - | x | x | x |
| E13 | 48503043 | 1x | RTU/RS485 | - | - | x | - | x |
| E14 | 48503044 | 1x | RTU/RS485 | - | - | x | x | x |
| E15 | 48503045 | 1x | - | x | - | x | - | x |
| E16 | 48503046 | 1x | - | x | - | x | x | x |
| E17 | 48503047 | - | TCP/RJ45 | - | x | x | - | x |
| E18 | 48503048 | - | TCP/RJ45 | - | x | x | x | x |
*2Tarif - elektroměr lze přepínat mezi více tarify | *MID - elektroměr je dodáván s protokolem o ověření přesnosti dle standardu EN 50470 modul B+D. | *Multimetr - elektroměr měří např. U, I, f, P,Q,S, PF, dostupné přes displej nebo rozhraní komunikace.
Videa
Související produkty
Jednofázový elektroměr pro přímé měření do 100 A. Komunikace Modbus.
Ve shodě s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
