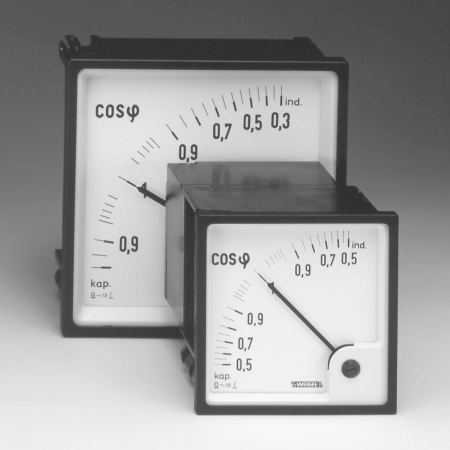

CQ 96/144 K, LSC 96 K
Analogové přístroje pro měření účiníku - magnetoelektrické měřicí ústrojí, elektronické měření, stupnice 90° nebo 240°.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje pro měření účiníku - magnetoelektrické měřicí ústrojí, elektronické měření, stupnice 90° nebo 240°.Rozšířené informace
Použití
Magnetoelektrické měřicí přístroje CQ 96/144 K v plastovém pouzdře se používají pro měření účiníku jako poměru činného a zdánlivého výkonu v jednofázových nebo třífázových symetricky zatížených sítích. Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů.
Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny. Předřazený elektronický měřicí obvod a měřicí ústrojí jsou zabudovány do společného pouzdra. Elektronický měřicí obvod obsahuje bistabilní klopný obvod (2). Transformátor proudu (1) přizpůsobuje vstupní proud elektronickému obvodu. Dolní propusť vytváří střední hodnotu, která aktivuje měřicí ústrojí (3).
Stupnice je cejchována v hodnotách cos φ. Napájecí napětí se odebírá z funkčního bloku (4) úpravou měřeného napětí.
Funkční schéma
Elektrické vlastnosti
| Měřená veličina | účiník (fázový úhel φ) |
|---|---|
| Kmitočtový rozsah | 49...50...51 Hz (jednofázová střídavá síť) 45...50...55 Hz (třífázová střídavá síť) |
| Mez přetížitelnosti - trvale - po dobu 5 s |
(podle DIN 43 780) 1,2-násobek 2-násobek jm. napětí 10-násobek jm. proudu |
| Vlastní spotřeba: - proudová větev - napěťová větev |
≤ 0,1 VA ≤ 3,0 VA |
| Kategorie měření | CAT III |
| Stupeň znečištění | 2 |
| Pracovní napětí | viz. katalogový list |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Měřicí rozsahy
| Typ | |
| E | jednofázová střídavá síť |
|---|---|
| D | třífázová třívodičová síť, symetrická zátěž |
| Měřicí rozsahy | |
| kap 0,5...1...0,5 ind | |
| kap 0,8...1...0,3 ind | |
| kap 0,8...1...0,8 ind | |
| Jmenovité napětí | |
| jednofázová síť | třívodičová třífázová síť |
| 57,8 V (100 V : √3) | |
| 63,5 V (110 V : √3) | |
| 100 V *) | 100 V *) |
| 110 V *) | 110 V *) |
| 115 V | 115 V |
| 120 V | 120 V |
| 127 V (220 V : √3) | 127 V |
| 208 V | 208 V |
| 230 V | 230 V |
| 289 V (500 V : √3) | 289 V |
| 400 V | 400 V |
| 415 V | |
| 440 V | |
| 500 V | |
| *) také pro připojení transformátoru napětí | |
| Jmenovitý proud | |
| 1 A | |
| 5 A | |
Indikace
| Ukazovatel | rovný, zakončený nožem | ||
|---|---|---|---|
| Výchylka ukazovatele | 0...90° (CQ), 0...240° (LSC) | ||
| Stupnice | lineární, s hrubým a jemným dělením | ||
| Délka stupnice | CQ 96K 97 mm |
CQ 144 K 146 mm |
LSC 96 K 142 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN 43 780 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Napětí | jmenovité |
| Kmitočet | 50 Hz ± 0,1 % |
| Vstupní signál | sinusový, činitel harmonického zkreslení ≤ 0,1 |
| Proud | 95...100 % jm. hodnoty proudu |
| Doba zahoření | ≥ 5 min |
| Ostatní | Dle DIN EN 43 780 |
| Ovlivňující veličiny | |
| Teplota okolí | 23°C ± 2 K |
| Provozní poloha | Jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...+55 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| CQ 96/144 K E |  |
| CQ 96/144 K D |  |

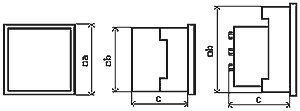

Rozměrový náčrtek
| Rozměry [mm] | LSC 96 K CQ 96 K | CQ 144 K |
|---|---|---|
| a | 96 | 144 |
| b | 90 | 136 |
| c | 104 | 104 |
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | polykarbonát se samozhášecími přísadami, provedení podle normy UL 94 V-0 |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | výkyvnými šroubovými svorkami |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | ≤ 40 mm |
| Připojovací svorky | šestihrany s vnitřním závitem, šroubem M4 a třmenem E3 |
| Rozměry [mm] | LSC 96 K CQ 96 K |
CQ 144 K |
| Přední rámeček | 96x96 | 144x144 |
|---|---|---|
| Pouzdro | 90x90 | 136x136 |
| Konstrukční hloubka | 104 | 104 |
| Výřez v panelu | 92+0,8x92 | 138+1x138 |
| Hmotnost cca | 0,55 kg | 0,75 kg |
