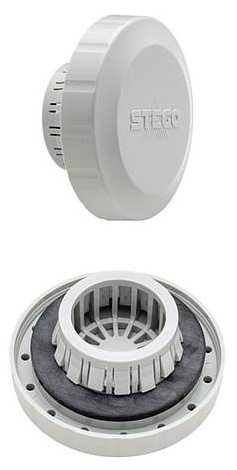

DA 284 - Kompenzátor tlaku
Přetlaková větrací mřížka s polopropustnou membránou a vysokým stupněm krytí (IP 66). Uchycení pomocí Snap-In (zpětnými zobáčky).
Cena od 163 Kč
od 197,23 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu DA 284 - Kompenzátor tlaku (2)
Kompenzátor tlaku
DA 284, IP66, Snap-InStupeň krytí: IP66; Montáž: Snap-In (zpětné zobáčky);
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 70 mm x 38 mm; Počet v balení: 1 kus
Propustnost vzduchu: 2000 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 45g; Schválení: UL, EAC.
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 70 mm x 38 mm; Počet v balení: 1 kus
Propustnost vzduchu: 2000 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 45g; Schválení: UL, EAC.
OBJ: 28420.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
163 Kč/ks
197,23 Kč s DPH
+-
Kompenzátor tlaku
DA 284, IP66, Snap-InStupeň krytí: IP66; Montáž: Snap-In (zpětné zobáčky)
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 70 mm x 33,5 mm; Počet v balení: 1 kus
Propustnost vzduchu: 2000 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 45g; Schválení: EAC, UL
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 70 mm x 33,5 mm; Počet v balení: 1 kus
Propustnost vzduchu: 2000 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 45g; Schválení: EAC, UL
OBJ: 28404.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
348 Kč/ks
421,08 Kč s DPH
+-
Popis výrobku
Rozdíly tlaku ve skříních s vysokým stupněm krytí jsou výsledkem kolísání vnitřní a venkovní teploty, kdy v případě podtlaku vzniká riziko průniku prachu a vlhkosti do skříně přes dveřní těsnění. Protože vlhkost nemůže opustit skříň, může se vyskytnout kondenzace ohrožující elektronické součásti.Přetlaková větrací mřížka DA 284 se stupněm krytí IP 66 zajišťuje kompenzaci tlaku, přičemž polopropustná membrána propouští vzduch i vlhkost ven ze skříně. V opačném směru vstupuje pouze suchý vzduch, zatímco vlhkost a prach neproniknou přes membránu a zůstávají mimo skříň.- Vysoký stupeň krytí (IP 66)
- Polopropustná membrána
- Jednoduchá instalace Snap-In
Rozšířené informace
Obecné technické údaje
| Montáž | Snap-In, montáž z vnejší strany |
|---|---|
| Tloušťka stěny | 1 - 4 mm |
| Zástavbová hloubka | cca. 15 mm, podle tloušťky stěny |
| Materiál | světle šedý plast (RAL 7035) |
| Těsnění | těsnící kroužek EPDM |
| Filtr | polopropustná membrána |
| Propustnost vzduchu | 2000 l/h při rozdílu tlaku minimálně 70 mbar |
| Rozměry | Ø 70 x 33,5 mm |
| Hmotnost | cca. 45 g |
| Montážní poloha | libovolná |
| Pracovní/skladovací teplota | -35 až +70 °C (-31 až +158 °F) |
| Stupeň krytí | IP 66 (EN 60529) / IPX9K (EN 40050-9) |
| Poznámka | plast dle UL94 V-0, odolný vůči povětrnostním vlivům a UV záření podle UL746C (f1) |
| Objednací číslo | Provedení | balení | Schválení |
| 28420.0-00 | Plastové s těsněnim; RAL 7035 | 1 kus | UL, EAC E234324 |
|---|
Instalace
Vyřízněte otvor o průměru 40,5 +0,5 mm ve stěně skříně pro velikost M40 a nasaďtě kompenzátor z vnější strany. Ujistěte se, že těsnící kroužek je umístěn na venkovní straně stěny skříně. Vyviňte dostatečný tlak, aby pět zaklapavacích háčků zcela zapadlo. Snap-in technologie se snadno přizpůsobí tloušťce stěny skříně.

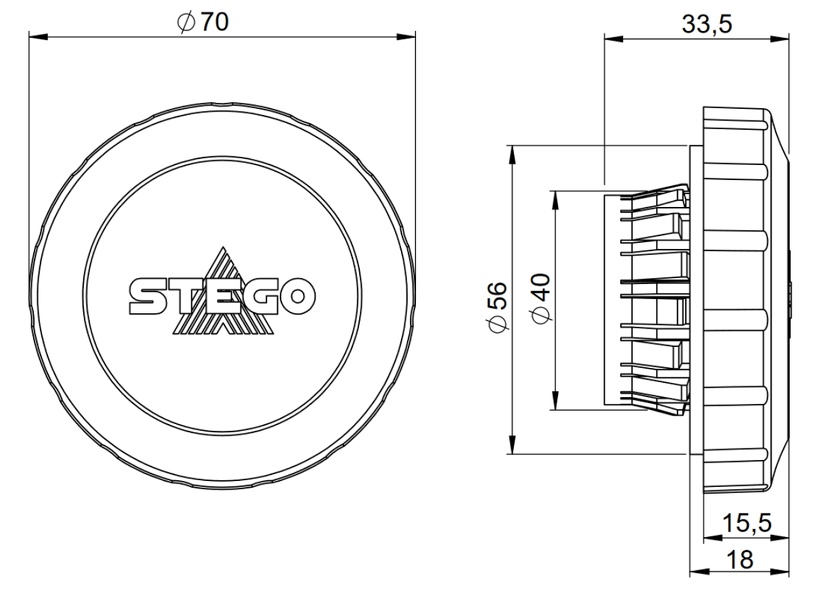

Schéma
