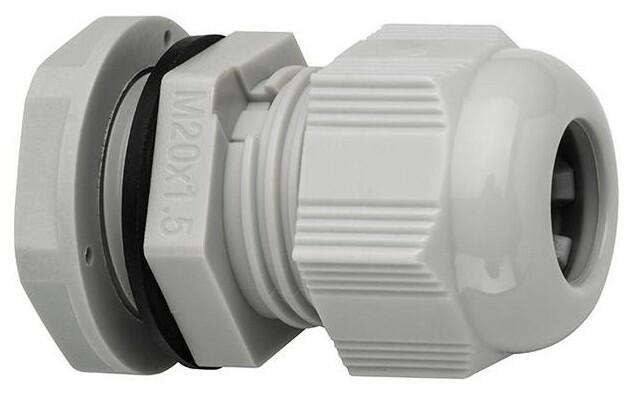

DAK 284 - Ventilační kabelová průchodka

Ventilační kabelová průchodka zajišťuje bezpečné upevnění kabelů a vodičů v rozvaděči při současné kompenzaci tlakových rozdílů - (krytí IP66/IP67).
Cena od 96 Kč
od 116 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.

Varianty k produktu DAK 284 - Ventilační kabelová průchodka (3)

GHV - velké G
Kabelová průchodka
DAK 284 - M12
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M12x 1,5; Barva: světle šedá
Délka: 8 mm; Průměr: 12,3 mm; Průvzdušnost: 25 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 4-8 mm; Filtr: PTFE; Hmotnost: 7g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28410.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
96 Kč/ks
116 Kč s DPH
Porovnání
+-
Košík
GHV - velké G
Kabelová průchodka
DAK 284 - M16
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M16 x 1,5; Barva: světle šedá
Délka: 10 mm; Průměr: 16,3 mm; Průvzdušnost: 25 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 4-8 mm; Filtr: PTFE; Hmotnost: 8g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28411.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
100 Kč/ks
121 Kč s DPH
Porovnání
+-
Košík
GHV - velké G
Kabelová průchodka
DAK 284 - M20
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M20 x 1,5; Barva: světle šedá
Délka: 8 mm; Průměr: 20,3 mm; Průvzdušnost: 40 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 6-12 mm; Filtr: PTFE; Hmotnost: 13g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28412.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
113 Kč/ks
137 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Změny vnější teploty prostředí a vnitřní teploty v uzavřených skříních způsobují tlakové rozdíly. Vzniklý podtlak může způsobit vniknutí nežádoucího prachu a vlhkosti do skříně např. skrze těsnění dveří. Pokles vnitřní teploty může způsobit kondenzaci. Ventilační kabelová průchodka nejenže zajišťuje kompenzaci tlakových rozdílů (IP66/67), ale i bezpečné uložení kabelů a vodičů v rozvaděči.
Při malé hodnotě přetlaku umožní polopropustný filtr uvnitř průchodky odvětrání vlhkosti a nedovolí proniknutí prachu a vlhkosti zvenčí.

  • Vysoký stupeň krytí IP66/IP67
  • Polopropustný filtr
  • Integrovaná kompenzace tlaku
  • Jednoduchá instalace

Rozšířené informace

Montáž šroubení o rozměru M12x1,5 / M16x1,5 / M20x1,5
Tloušťka stěny rozvaděče 0,5 - 3 mm s pojistnou maticí
Materiál plast, světle šedá
Stupeň krytí IP66 / IP67 (EN 60529)
Těsnění těsnící kroužek NBR
Filtr PTFE
Hmotnost 7g - 13g
Montážní poloha variabilní
Pracovní/skladovací teplota -20 až +80 °C (-4 až +176 °F)
Schválení UL File No. E471430, VDE a EAC předloženo

Instalace

Do skříně vyřízněte otvor, nasaďte kabelovou průchodku a zajistěte maticí. Ujistěte se, že je těsnění správně umístěno na vnější straně skříně a že otvor je bez otřepů.

Objednací
číslo
Velikost
závitu
M [mm]
Délka
závitu
L
Průměr Upínací
rozsah
D
Velikost
klíčů
Utahovací
moment
matice
Průvzdušnost
SW1 SW2 (při tlakovém
rozdílu 70 mbar)
28410.0-00 M12x1,5 8 mm 12,3 mm 4-8 mm 19 18 2 Nm 25 l/h
28411.0-00 M16x1,5 10 mm 16,3 mm 4-8 mm 19 22  2 Nm  25 l/h
28412.0-00 M20x1,5 10 mm 20,3 mm 6-12 mm 24 26 5 Nm  40 l/h

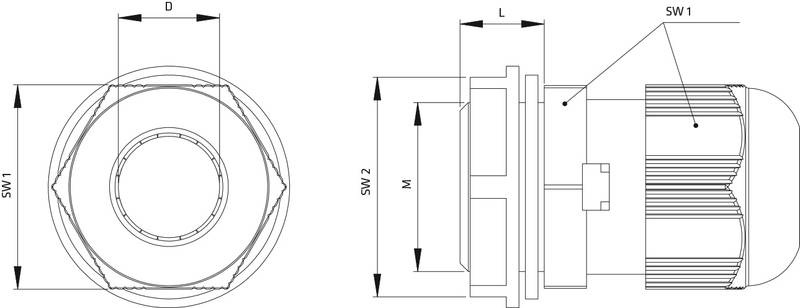

Schéma

Ventilační kabelová průchodka DAK 284

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
