DD 084 - Drenáž kondenzátu

Drenáž kondenzátu pro rozvaděčové skříně, kde hrozí riziko srážení vody a její hromadění v dolní části skříně. Ventil zajišťuje odvod ze skříně a zachovává stupeň krytí IP 66.

Cena 229 Kč
277,09 Kč s DPH
Dostupnost: Na cestě
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu DD 084 - Drenáž kondenzátu (1)

DD 084  Drenážní výpusť
Drenážní výpusť
DD 084
Montáž: šroubení o rozměru M50 x 1,5 s maticí; Zástavbová hloubka: max. 17,5mm
Materiál: Plast dle UL94 V-0, odolný vodě a UV záření dle LC746C
Barva: tmavě šedá; Rozměry: prům. 60 x 49,5 mm; Hmotnost: 60g
Průtok vody: cca 200 ml/h při výšce vodního sloupce 5 mm; Balení: 1 kus
Stupeň krytí: IP66 / IP67 (EN 60529) / IP69K (EN 40050-9); Schválení: EAC.
OBJ: 08410.0-00
Záruka: 12 m.
Není skladem
na cestě 3 ks
229 Kč/ks
277,09 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Ve skříních a rozvaděčích s vysokým stupňem krytí dochází vlivem teplotních změn ke kondenzaci vodních par. Drenáž DD084 je určena pro montáž na dno skříní a zajišťuje odvod vody ze skříně. Polopropustná membrána zajišťuje jednosměrný odvod vody a zamezuje jejímu proniknutí zpět dovnitř skříně. Mimo základní funkce drenáže funguje také jako kompenzátor tlaku ve skříni při změnách teploty. Rozdíly tlaku mohou zapříčinit proniknutí prachu a vlhkosti do skříně i přes dveřní těsnění a ohrožovat elektronické součásti. Drenáž kondenzátu je konstruován tak, aby nenarušil vysoké krytí zařízení.

  • Efektivní odvod kondenzátu
  • Vyrovnávání tlaku ve skříni
  • Vysoký stupeň krytí IP 66/IP67/IP69K
  • Jednoduchá instalace na dno skříně
  • Masivní kryt odolný vůči počasí a UV záření

Rozšířené informace

Instalace

Vyřízněte otvor o průměru 50,5 ?0,5 mm v nejnižším místě skříně. Zbavte otvor otřepů a nasaďte hlavici drenáže. Zajistěte maticí a ujistěte se, že těsnící kroužek je umístěn na venkovní straně stěny skříně.

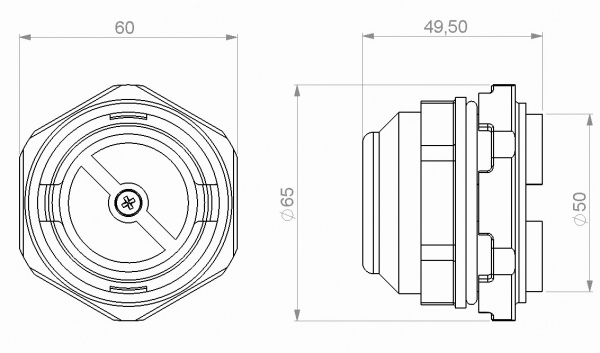

Schéma

Schéma větrací mřížky DD084

Technické údaje

Objednací číslo 08410.0-00 (balení 1 kus)
Montáž závit M50×1,5 s maticí (kroucení 60mm)
Zástavná hloubka přibližně 17,5 mm
Materiál tmavě šedý plast dle UL94V-0, RAL 7022, odolný vůči vodě a UV záření dle UL746C (f1)
Výška přepadu vody 0 mm (při tloušťce stně skříně 0,5mm)
Těsnění těsnící kroužek NBR
Průtok vody cca. 200ml/h při výšce vodního sloupce 5mm
Rozměry Ø 60×49,5 mm
Hmotnost cca. 60 g
Montážní poloha vertikální, nejnižší místo ve skříni
Pracovní/skladovací teplota -45 až +70 °C
Stupeň krytí IP66 / IP67 (EN 60529) / IP69K (EN 40050-9)

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
