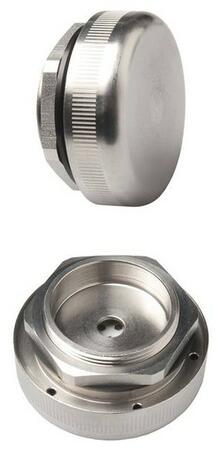

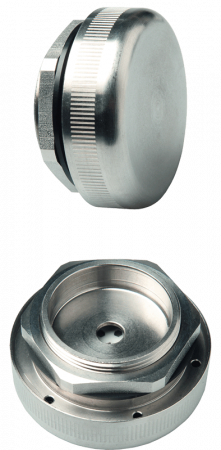

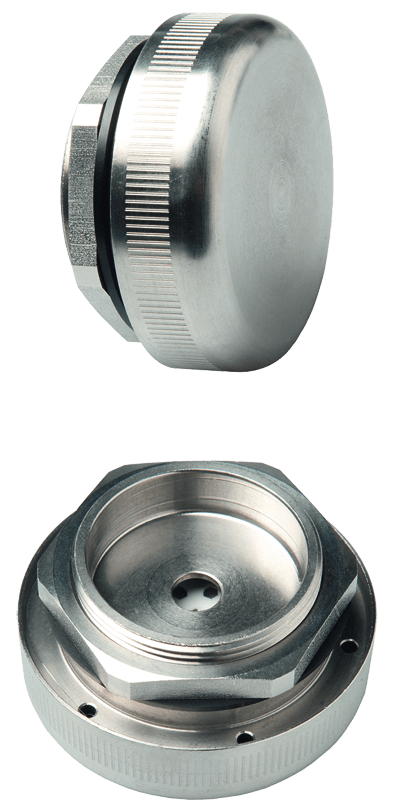

DA 284 - Nerezový kompenzátor tlaku

Přetlaková větrací mřížka s polopropustnou membránou a vysokým stupněm krytí (IP 66).
Cena od 2 575 Kč
od 3 115,75 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.

Varianty k produktu DA 284 - Nerezový kompenzátor tlaku (2)

DA 284, IP66, nerezové provedení Kompenzátor tlaku
Kompenzátor tlaku
DA 284, IP66, nerezové provedení
Stupeň krytí: IP66; Montáž: závit M40 x 1,5 s maticí
Filtr: polopropustná membrána; Nerezová ocel: V2A (DIN 1.4301/AISI 304)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
OBJ: 28401.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
2 575 Kč/ks
3 115,75 Kč s DPH
Porovnání
+-
Košík
DA 284, IP66, nerezové provedení Kompenzátor tlaku
Kompenzátor tlaku
DA 284, IP66, nerezové provedení
Stupeň krytí: IP66; Montáž: závit M40 x 1,5 s maticí
Filtr: polopropustná membrána; Nerezová ocel: V4A (DIN 1.4404/AISI 316L)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
OBJ: 28401.0-02
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 430 Kč/ks
4 150,30 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Rozdíly tlaku ve skříních s vysokým stupněm krytí jsou výsledkem kolísání vnitřní a venkovní teploty, kdy v případě podtlaku vzniká riziko průniku prachu a vlhkosti do skříně přes dveřní těsnění. Protože vlhkost nemůže opustit skříň, může se vyskytnout kondenzace ohrožující elektronické součásti.Přetlaková větrací mřížka DA 284 se stupněm krytí IP 66 zajišťuje kompenzaci tlaku, přičemž polopropustná membrána propouští vzduch i vlhkost ven ze skříně. V opačném směru vstupuje pouze suchý vzduch, zatímco vlhkost a prach neproniknou přes membránu a zůstávají mimo skříň.
  • Vysoký stupeň krytí (IP 66)
  • Polopropustná membrána
  • Jednoduchá instalace

Rozšířené informace

Obecné technické údaje

Utahovací moment 5 Nm
Zástavná hloubka přibližně 9 mm
Materiál nerezová ocel, poniklovaný hliník
Těsnění těsnící kroužek NBR
Filtr polopropustná membrána
Rozměry ø60×37 mm
Balení 1 kus
Montážní poloha libovolná
Pracovní/skladovací teplota -35 až +80 °C (-31 až +176 °F)
Poznámka Materiály splňují stanovené hodnoty v souladu s RoHS3
Objednací
číslo
Závit Nerezová ocel Stupeň krytí Polopropustnost
vzduchu
Hmotnost
28401.0-00 M40 x 1,5 V2A (DIN 1.4305 / AISI 303) (1) IP66 (EN 60529) / IPX9K (EN 40050-9) 1.200 l/h 0,2 kg
28401.0-02 M40 x 1,5 V4A (DIN 1.4404 / AISI 316L) IP66 (EN 60529) / IPX9K (EN 40050-9) 1.200 l/h 0,2 kg
28404.0-00 M12 x 1,5 Poniklovaný hliník (2) IP67 220 l/h 0,009 kg

(1) V2A není odolný vůči mořské vodě
(2) Korozní zkouška podle ISO 9227:2017

Instalace

Vyřízněte otvor o průměru Ø40,5 +0,5 mm ve stěně skříně (pro velikost M40), Ø12 +0,2 mm (pro velikost M12) a upevněte větrací mřížku s maticí. Ujistěte se, že těsnící kroužek je umístěn na venkovní straně stěny skříně. Pro velké skříně a skříně s velkým počtem komponentů, měly by být použity dvě nebo více mřížek na protilehlých stranách poblíž vrchu skříně.

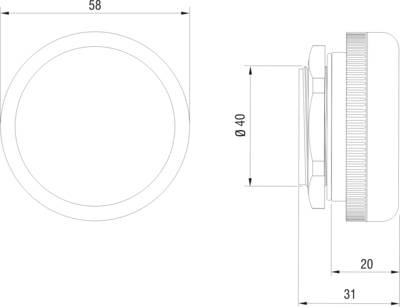

Schéma

Schéma větrací mřížky DA284
