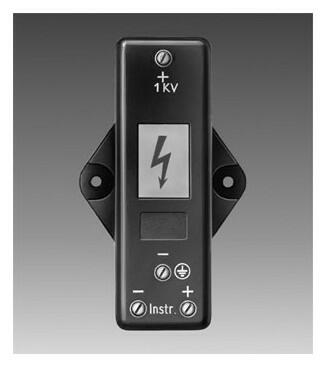

Děliče napětí

Děliče napětí 1 000...10 000 V.
Dostupnost: Na dotaz
Vybrat variantu (9)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Děliče napětí (9)

Dělič napětí   1000V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 1000V/25V, 250 mikroA
dělič napětí pro magnetoelektrické přístroje
25 V / 250 uA (mikroA)
šedý, RAL 9037
OBJ: 59100025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   1500V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 1500V/25V, 250 mikroA
dělič napětí pro magnetoelektrické přístroje
1500V // 25 V;250 uA (mikroA)
šedý, RAL 9037
OBJ: 59150025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   2000V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 2000V/25V, 250 mikroA
OBJ: 59200025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   2500V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 2500V/25V, 250 mikroA
OBJ: 59250025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   3000V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 3000V/25V, 250 mikroA
OBJ: 59300025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   4000V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 4000V/25V, 250 mikroA
OBJ: 59400025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   5000V/25V, 250 mikroA Dělič napětí
Dělič napětí
Dělič napětí 5000V/25V, 250 mikroA
OBJ: 59500025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí   6000V/25V, 250mikroA Dělič napětí
Dělič napětí
Dělič napětí 6000V/25V, 250mikroA
OBJ: 59600025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Dělič napětí 10000V/25V, 250mikroA Dělič napětí
Dělič napětí
Dělič napětí 10000V/25V, 250mikroA
OBJ: 5910k025
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Děliče napětí 1 000...10 000 V.


Rozšířené informace

Použití

Děliče napětí v zapojení s magnetoelektrickými přístroji se používají pro měření stejnosměrných napětí v uzemněných zařízeních. Obsahují vrstvové odpory třídy 0,5 (podle DIN 43 780), zalité v pryskyřici

Měřicí rozsahy

stejnosměrná napětívnitřní odporpro přístroj
1000 V
1500 V
2000 V
2500 V
3000 V
4000 V
5000 V
6000 V
10000 V
1 kΩ/V
1 kΩ/V
1 kΩ/V
1 kΩ/V
2 kΩ/V
2 kΩ/V
2 kΩ/V
2 kΩ/V
4 kΩ/V
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA
25 V, 250 µA

Přesnost při jmenovitých podmínkách

Třída přesnosti 0,5 podle DIN 43 780
Jmenovité podmínky
Teplota okolí 23°C ± 1 K

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída 2, podle VDE/VDI 3540
Rozsah pracovních teplot -25...+40 °C
Rozsah skladovacích teplot -25...+65 °C
Relativní vlhkost vzduchu ≤ 75 % roč. průměr, bez orosení

Schéma připojení

Rozměrový náčrtek

Rozměry v mm

Technické údaje

Konstrukční provedení plastové pouzdro s vrstvovými odpory zalitými v pryskyřici
Způsob upevnění dvěma šrouby M4
Připojovací svorky šrouby M3
Rozměry viz rozměrové náčrtky
Hmotnost cca 0,2 kg
Stupeň krytí IP 65 pouzdro IP 00 svorky

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
