D0 pojistkové spodky pro montáž na DIN-lištu

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové spodky.

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové spodky.

  • DIN 49524
  • 1-pólové nebo 3-pólové provedení
  • D01 do 16 A
  • D02 do 63 A
  • Pro pojistkové vložky DIN 49522 (viz samostatný přehled)
  • Pro distanční objímky DIN 49523 (viz samostatný přehled)
  • Dodávka včetně krytu

Rozšířené informace

Obj. čísloZávitJmenovité proud
[A]
Jmenovité napětí
[V]
ProvedeníPřipojení [mm2]RozměryPoznámka
31161.000 E14 16 400 1-pólový 1,5-25 Rozměr 31161.000 můstkový typ
31172.000 E14 16 400 3-pólový 1,5-25 Rozměr 31172.000 můstkový typ
31169.000 E18 63 400 1-pólový 1,5-35 Rozměr 31169.000 můstkový typ

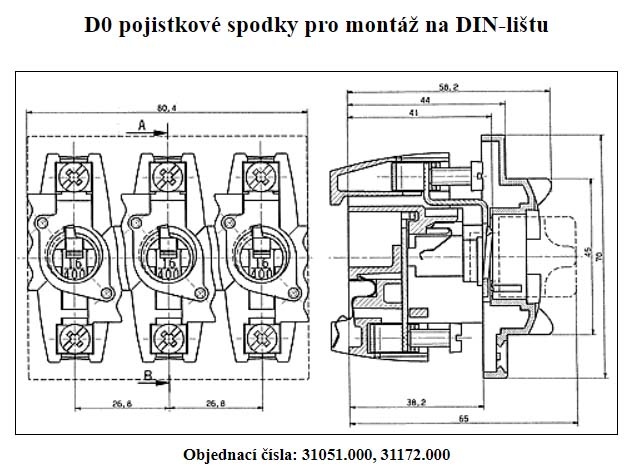

31051.000 E18 63 400 3-pólový 1,5-35 Rozměr 31051.000 můstkový typ
31031.000 E14 16 400 1-pólový 1,5-25 Rozměr 31031.000 vidlicový typ
31032.000 E14 16 400 3-pólový 1,5-25 Rozměr 31032.000 vidlicový typ
31033.000 E18 63 400 1-pólový 1,5-35 Rozměr 31033.000 vidlicový typ
31034.000 E18 63 400 3-pólový 1,5-35 Rozměr 31034.000 vidlicový typ

Uchycení vstupního vodiče (hřebenové sběrnice) pomocí

*) Pouze pro pojistkové spodky D0 vidlicového typu.

  • D01: rámové svorky (1,5-25 mm2), moment dotažení 4 Nm (nebo pod šroub M5, moment dotažení 4 Nm)*
  • D02: rámové svorky (1,5-35 mm2), moment dotažení 4 Nm (nebo pod šroub M6, moment dotažení 4 Nm)*

Uchycení výstupního vodiče (hřebenové sběrnice) pomocí

  • D01: rámové svorky (1,5-25 mm2), moment dotažení 4 Nm
  • D02: rámové svorky (1,5-35 mm2), moment dotažení 4 Nm

Přídavná svorka

  • D01: (1,5-6 mm2), moment dotažení 1,5-2 Nm
  • D02: (1,5-6 mm2), moment dotažení 1,5-2 Nm

Příslušenství

Hřebenové sběrnice (délka 1 m)

Obj. čísloProvedeníJmenovitý proud [A]Průřez
[mm2]
Rozteč
[mm]
Rozměry
Při napájení uprostředPři napájení ze strany
31001.000 1-pólová, neizolovaná, můstková 200 100 30 27
31014.000 1-pólová, izolovaná, můstková 150 75 16 27 Rozměr 31014.000
31057.000 1-pólová, izolovaná, můstková 260 130 35 27 Rozměr 31057.000
31012.000 3-pólová, izolovaná, můstková 130 65 16 27 Rozměr 31012.000
31024.000 1-pólová, izolovaná, vidlicová 150 75 16 27 Rozměr 31024.000
31026.000 3-pólová, izolovaná, vidlicová 130 65 16 27
31056.000 3-pólová, izolovaná, můstková 220 110 35 27 Rozměr 31056.000
31057.000 1-pólová, izolovaná, můstková 260 130 35 27 Rozměr 31057.000

Připojovací svorky

Obj. čísloProvedeníPrůřez [mm2]Rozměry

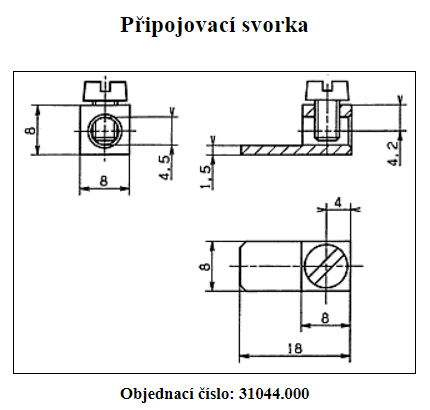

31044.000 doplňkové přípojení pro spodky 31169.000, 31051.000, 31033.000 a 31034.000 1,5-6 Rozměr 31044.000
31007.000 pro sběrnici 31 001 1,5-35
31028.000 pro 1-pólové izolované hřebenové sběrnice, boční připojení 6-50
31029.000 pro 3-pólové izolované hřebenové sběrnice, boční připojení 6-50
31085.000 pro 3-pólové izolované hřebenové sběrnice, čelní připojení 6-50
01198.000 pro 1-pólové izolované hřebenové sběrnice, čelní připojení 16-95 Rozměr 01198.000
01228.000 pro 3-pólové izolované hřebenové sběrnice, čelní připojení 16-95
Pro každou fázi je potřeba jedna svorka.

Kryty konců hřebenových sběrnic

Obj. čísloProvedení
31027.000 pro 3-pólové izolované hřebenové sběrnice, 16 mm2
31084.000 pro 3-pólové izolované hřebenové sběrnice, 35 mm2

Označovací štítky

Obj. čísloProvedení
31004.000 Označovací štítek - klips 20×9 mm
