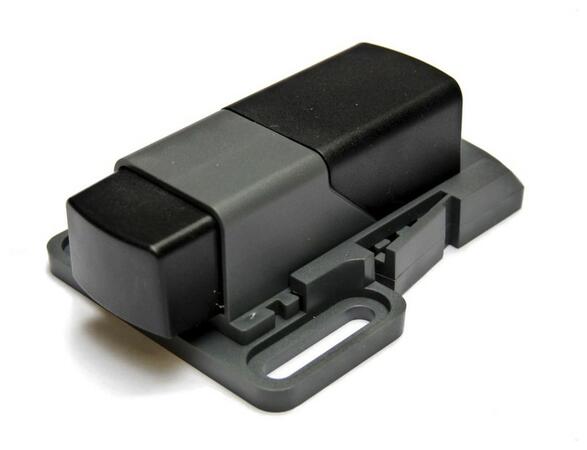

DS 013 - Dveřní spínač

Dveřní spínač je určen ke sledování polohy dveří ve skříni rozvaděče.

Cena 580 Kč
701,80 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Varianty k produktu DS 013 - Dveřní spínač (3)

DS 013-CO Dveřní spínač s přepínacím kontaktem
Dveřní spínač s přepínacím kontaktem
DS 013-CO
Typ: 1x přepínací kontakt (CO); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01350.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
580 Kč/ks
701,80 Kč s DPH
Porovnání
+-
Košík
DS 013-NC Dveřní spínač s rozpínacím kontaktem
Dveřní spínač s rozpínacím kontaktem
DS 013-NC
Typ: 1x rozpínací kontakt (NC); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1,5mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01351.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
580 Kč/ks
701,80 Kč s DPH
Porovnání
+-
Košík
DS 013-NO Dveřní spínač se spínacím kontaktem
Dveřní spínač se spínacím kontaktem
DS 013-NO
Typ: 1x spínací kontakt (NO); Propojení: lanko, pevný vodič (drát) 0,75mm2 až 1,5mm2
Maximální napětí: AC 250 V, 50/60Hz; Maximální spínaný proud: 8 (1,5) A; Montáž: šrouby (M5)
Rozměry: 87x64x30mm; Hmotnost: 50g; Stupeň krytí: IP20; Kryt: plast podle UL94 V-0
Barva: šedá/černá; Schválení: VDE, EAC a UL v řízení.
OBJ: 01352.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
580 Kč/ks
701,80 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Dveřní spínač slouží k sledovaní polohy dveří skříní rozváděčů s vysokou spínací schopností. Je dostupný ve třech variantách dle použitého typu kontaktů:

  • spínací kontakt (NO) - např. aktivace ventilátoru při zavření dveří rozvaděče
  • rozpínací kontakt (NC) - např. sepnutí světla v rozvaděči při jeho otevření
  • přepínací kontakt (CO) - slouží jako spínací i rozpínací kontakt

Spínač je opatřen posuvným mechanismem, který je nastavitelný v rozsahu 35mm bez použití nářadí. Snadno a rychle se umístí v různých typech skříní.
Spínací zdvih samotného spínače je 8 mm.






Rozšířené informace

Max. spínací výkon 250 V AC, 8 (1,5) A
Životnost VDE: > 10.000 sepnutí
UL: > 6.000 sepnutí
Připojení 4 - pólová dvojitá tlačná svorka, utahovací moment max. 0,5 Nm
Montáž šrouby
Kryt plast podle UL94 V-O, šedý/černý
Rozměry 87 x 64 x 30 mm
Hmotnost cca 50 g
Montážní poloha libovolná
Provozní / Skladovací teplota -20 a +85 °C (-4 až 185 °F)
Provozní / Skladovací vlhkost max. 90 % RV (nekondenzující)
Stupeň krytí IP 20
Schválení EAC, VDE, UL v řízení
Objednací číslo Typ kontaktu Připojení
01350.0-00 přepínač (CO) lanko, pevný vodič (drát) 0,75mm2 až 1 mm2
01351.0-00 vypínač (NC) lanko, pevný vodič (drát) 0,75mm2 až 1,5 mm2
01352.0-00 spínač (NO) lanko, pevný vodič (drát) 0,75mm2 až 1,5 mm2

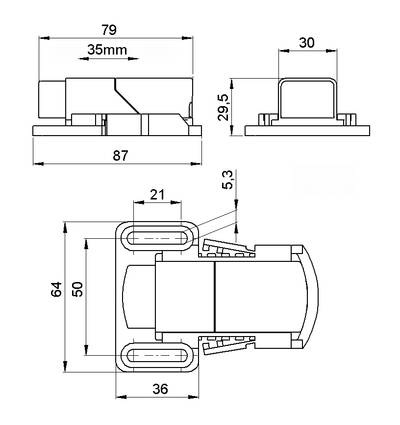

Schéma dveřního spínače

Schéma DS 013

Schéma připojení

Schéma připojení DS 013

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
