LED 025 - Svítilna LED s kabelem
Kompaktní malá LED svítilna s kabelem je vhodná zvláště tam, kde je nedostatek prostoru. LED technogie zajišťuje nízkou spotřebu s vysokou životností.
Napětí: 230 V AC, 24-48 V DC, 12 V DC

Varianty k produktu LED 025 - Svítilna LED s kabelem (12)

Napájecí napětí: AC 100-240 V, 50/60Hz; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

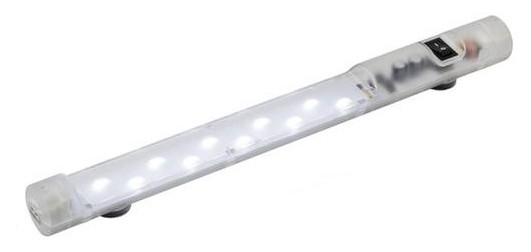

Rozměry: 351x34x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x34x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: AC 100-240V, 50/60Hz; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

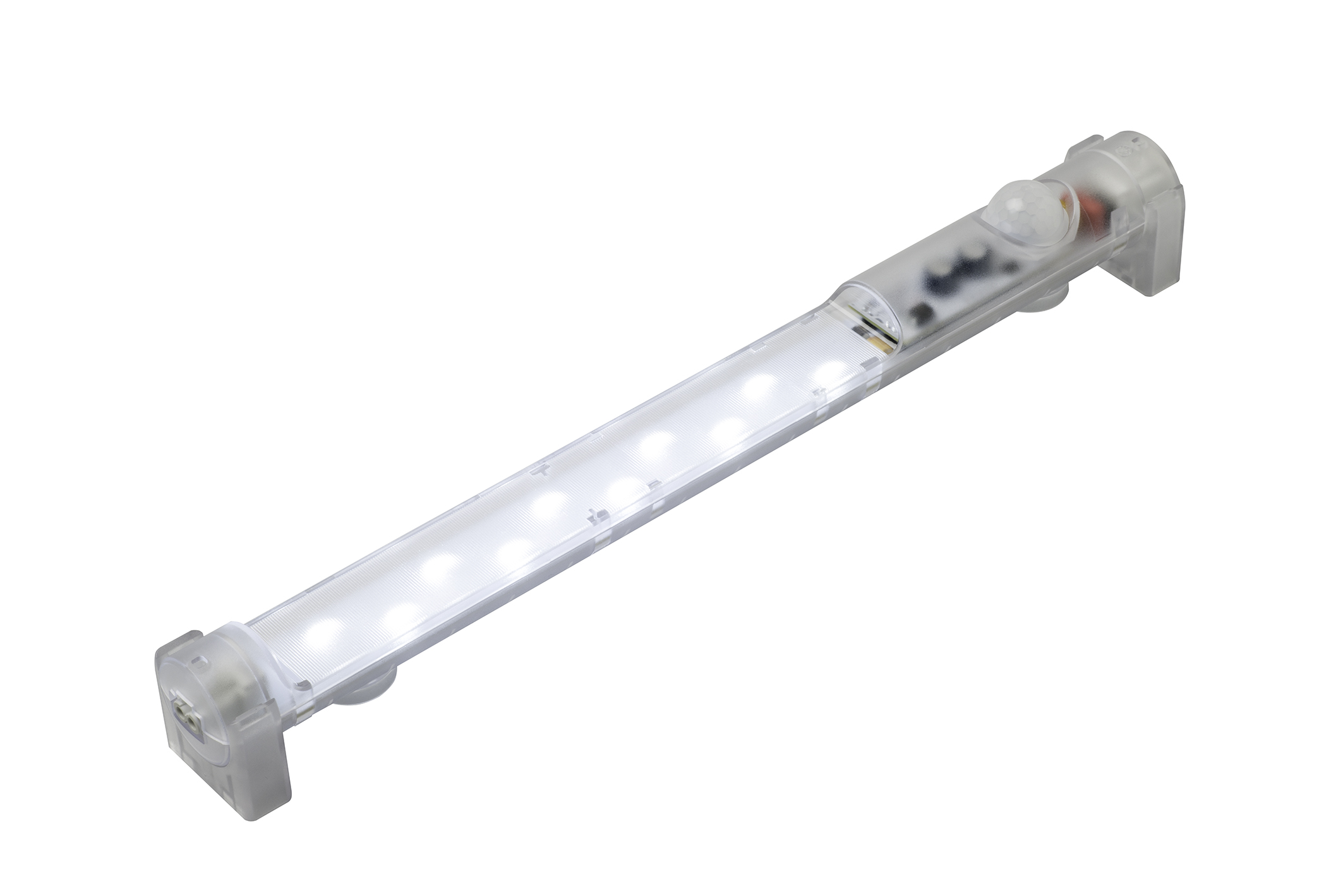

Rozměry: 351x39x32 mm; Spínač: pohybový senzor
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x39x32 mm; Spínač: pohybové čidlo
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: AC 100-240 V, 50/60Hz; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

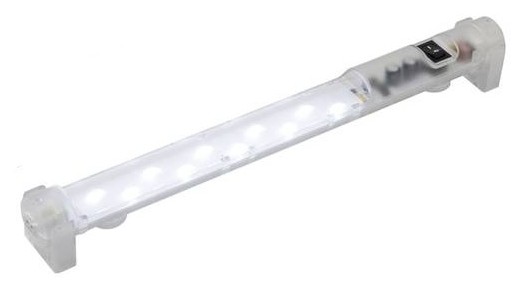

Rozměry: 351x39x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x39x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: AC 100-240 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

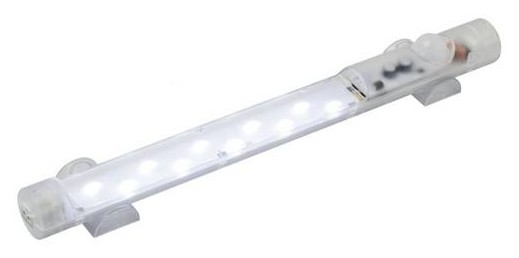

Rozměry: 351x39x32 mm; Spínač: pohybový senzor
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x39x32 mm; Spínač: pohybový senzor
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: AC 100-240 V, 50/60Hz; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

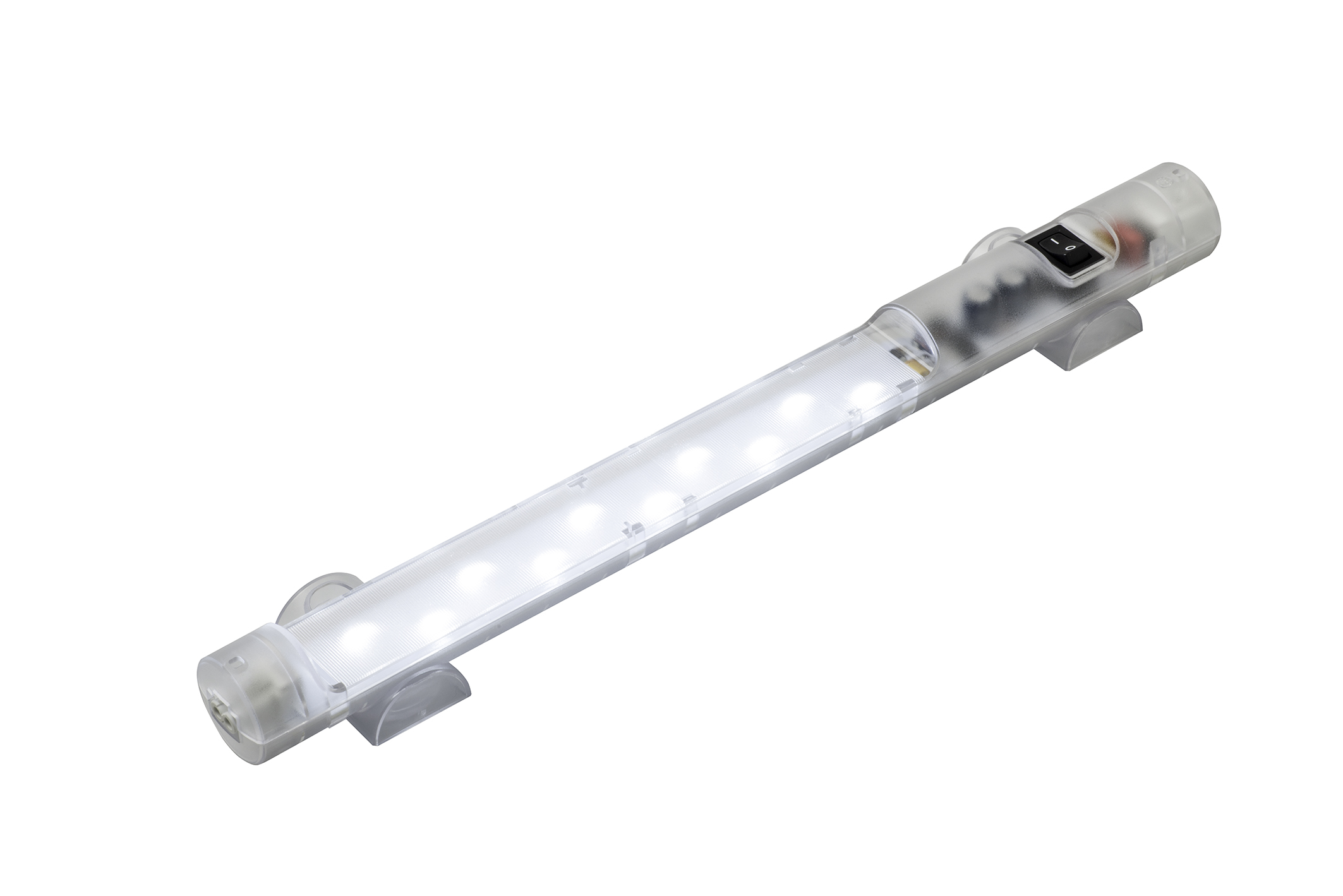

Rozměry: 351x34x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x34x32 mm; Spínač: mechanický
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: DC 24-48 V; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K

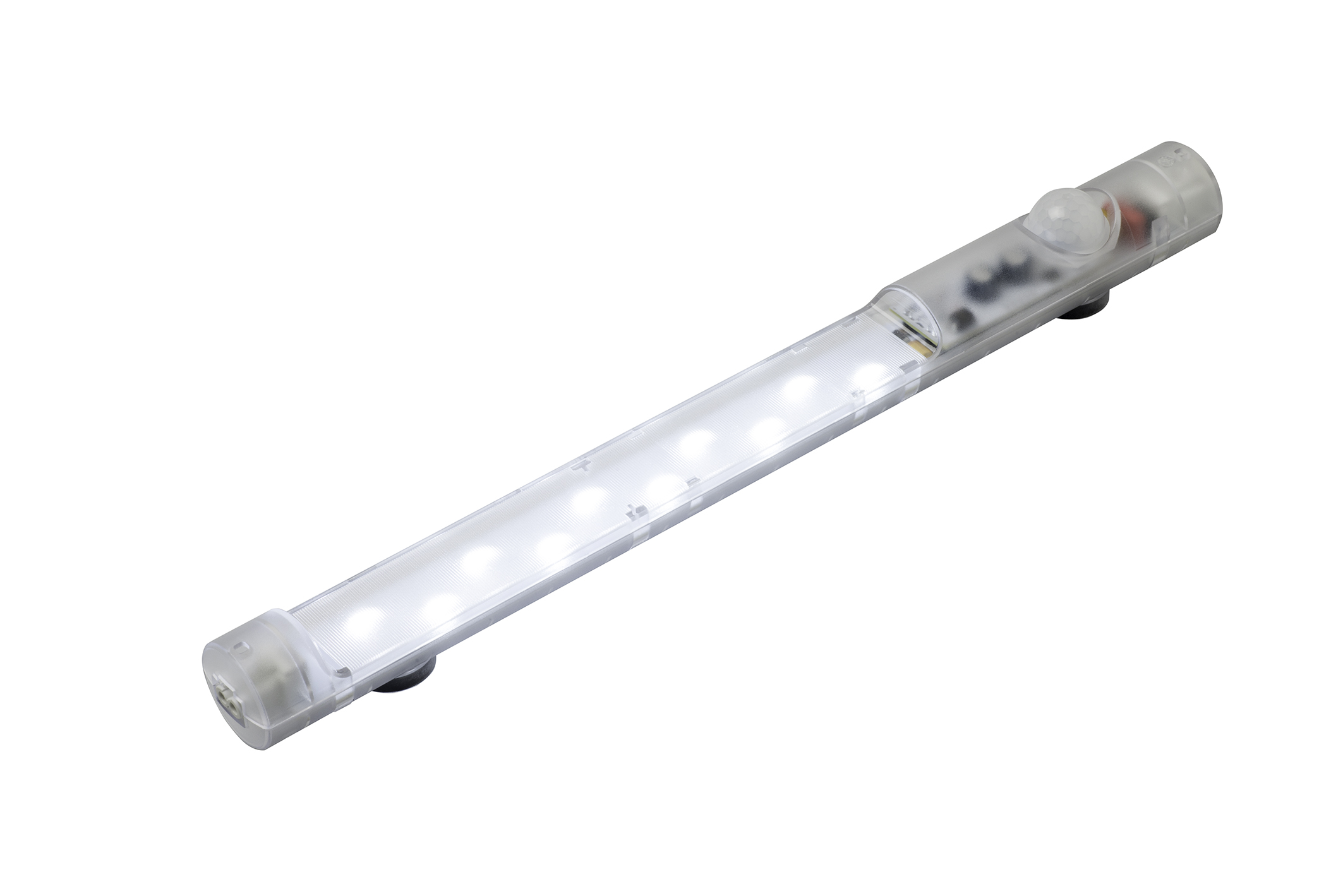

Rozměry: 351x34x32 mm; Spínač: pohybový senzor
Schválení: UL File No. E234324, VDE a EAC.

Napájecí napětí: AC 100-240 V, 50/60Hz; Příkon: max. 5 W (=75 W žárovka)
Svítivost: 400Lm; Úhel svítivosti: 120°; Barva světla: bílá, denní světlo; Teplota barvy: 6500K
Rozměry: 351x34x32 mm; Spínač: pohybový senzor
Schválení: UL File No. E234324, VDE a EAC.
Volitelné příslušenství k LED 025 - Svítilna LED s kabelem
Barva: Zásuvka - modrá, Kabel - bílá; Použití: Napájení vstup; Schválení: VDE.
Barva: Zásuvka/Zástrčka - modrá, Kabel - bílá; Použití: Propojení svítilen; Schválení: VDE.
Popis výrobku
Svítilna je nabízena ve dvou variantách, pro napájecí napětí: AC 100-240 V, DC 24-48 V nebo DC 12 V. Svítilna nevyžaduje napájecí transformátor.
- Energeticky úsporné
- Dlouhá bezúdržbová životnost
- Rychlé a snadné zapojení pomocí kabelu s konektorem
- Integrované napájení (není potřeba napájecího transformátoru)
- Široký rozsah napájecích napětí (100-240 V AC, 24-48 V DC a 12 V DC)
- Možné zapojení svítilen do řetězce pomocí propojovacího kabelu.
Rozšířené informace
Technické a objednací údaje
Objednací č. (magnet) |
Objednací č. (šrouby) |
Objednací č. (klip) |
Provozní napětí | Spínač | Schválení |
02540.0-00 | 02540.0-01 | 02540.0-03 | AC 100-240 V, 50/60 Hz (AC min. 90V, AC max. 265 V) |
mechanický | UL File No. E234324, VDE, EAC |
---|---|---|---|---|---|
02540.1-00 | 02540.1-01 | 02540.1-03 | DC 24-48 V (DC min. 20 V, DC max. 60 V) |
mechanický | UL File No. E234324, VDE, EAC |
02541.0-00 | 02541.0-01 | 02541.0-03 | AC 100-240 V, 50/60 Hz (AC min. 90V, AC max. 265 V) |
pohybovým senzorem * |
UL File No. E234324, VDE, EAC |
02541.1-00 | 02541.1-01 | 02541.1-03 | DC 24-48 V (DC min. 20 V, DC max. 60 V) |
pohybovým senzorem * |
UL File No. E234324, VDE, EAC |
* pevně nastavená doba svícení cca. 5 minut |
Napájecí a propojovací kabely a zástrčky pro LED svítilny
Objednací číslo | Popis | Napětí |
244356 | Připojovací kabel se zásuvkou, 2 x 1,5 mm2, délka kabelu 2 m | AC |
---|---|---|
244360 | Připojovací kabel se zásuvkou, 2 x 0,75 mm2, délka kabelu 2 m | DC 24-48 V |
244389 | Připojovací kabel se zásuvkou, 2 x 0,75 mm2, délka kabelu 2 m | DC 12 V |
244358 | Propojovací kabel se dvěma konektory, 2 x 1,5 mm2, délka kabelu 1 m | AC |
244362 | Propojovací kabel se dvěma konektory, 2 x 1,5 mm2, délka kabelu 1 m | DC 24-48 V |
244391 | Propojovací kabel se dvěma konektory, 2 x 1,5 mm2, délka kabelu 1 m | DC 12 V |

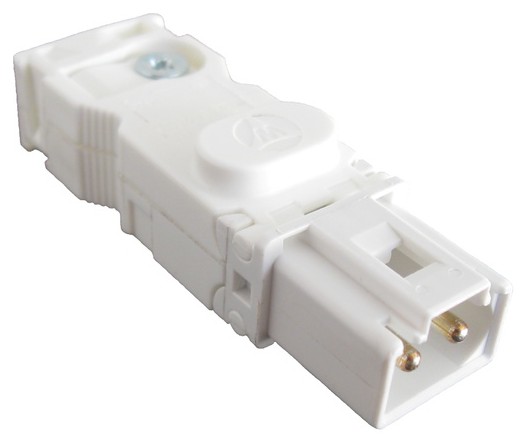

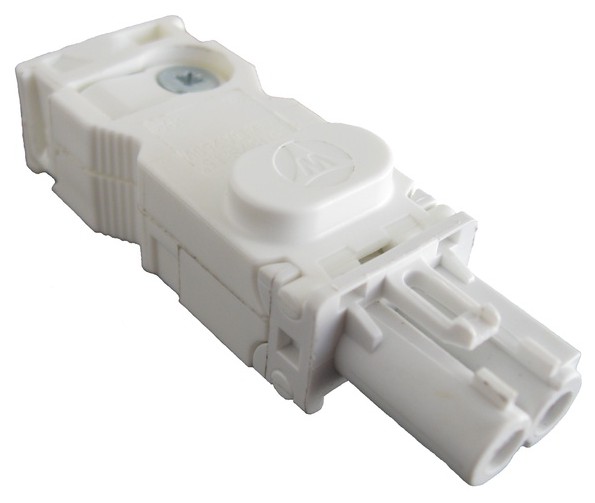

264057 | Zásuvka bez kabelu, bílá, napájení vstup | AC |
264059 | Zásuvka bez kabelu, modrá, napájení vstup | DC 24-48 V |
264065 | Zásuvka bez kabelu, modrá, napájení vstup | DC 12 V |
- další typy zástrček (s UL schválením) jsou uvedeny v katalogovém listě |
Rozměrové schéma LED svítilny
- celková délka svítilny s nasazenou zástrčkou (na jednom konci) se prodlouží o 5,5 cm !!



Technické údaje
Příkon | max. 5 W |
---|---|
Světelný tok |
400 Lm při 120° (=1200 Lm při 360° nebo 95 W žárovka) |
Světelný zdroj | LED, úhel záření 120°, světlá barva: denní světlo; teplota barvy: 6500K |
Životnost | 60 000h při 20°C (+68 °F) |
Připojení na napájení | 2 pólová zásuvka se zámkem AC: max. 2,5A / 240V, barva: bílá DC: max. 2,5A / 60V, barva: modrá |
Montáž svítilny | magnetem, šrouby (M5) nebo odnímatelně na klip (M6), utahovací moment max. 2 Nm |
Kryt | průhledný plast |
Rozměry | 351×34×32 mm (uchycení magnetem) |
Hmotnost | 0,2 kg |
Provozní/skladovací teplota | -30 až +60 °C (-22 až +140 °F) / -40 až +85 °C (-40 až +185 °F) |
Provozní/skladovací vlhkost | max. 90% relativní vlhkosti (nekondenzační) |
Stupeň krytí / třída ochrany | IP20 / II (dvojitá izolace) |
Stupeň krytí / třída ochrany | 12 V: IP20 / III |
Schválení | VDE + UL + EAC |
Příslušenství | Napájecí zástrčka pro připojení napájecího kabelu Zásuvka pro propojení svítilen do řetězce (nutné použít i zástrčku) Napájecí kabel - zástrčka s bílým kabelem o délce 2m Kabel s konektory pro zapojení svítilen do řetezce, délka 1m. Příslušenství je dodáváno zvlášť podle přání zákazníka! |
