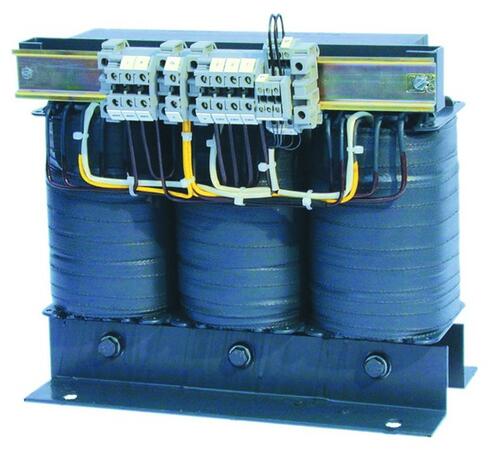

DS0107 - Třífázové ochranné oddělovací transformátory

Třífázové ochranné oddělovací transformátory pro napájení zdravotnických prostor

Třífázové ochranné oddělovací transformátory pro napájení zdravotnických prostor.

Dostupnost: Na dotaz
Vybrat variantu (25)
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Varianty k produktu DS0107 - Třífázové ochranné oddělovací transformátory (25)

Filtrace
Jmenovitý výkon
Primární napětí
Sekundární napětí
GreenLine
DS0107/2000 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/2000
Prim. 3AC 400V
Sek. 3NAC 230V
2,0kVA
OBJ: B924694
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/3150 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/3150
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
OBJ: B924106
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/4000 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/4000
Prim. 3AC 400V
Sek. 3NAC 230V
4,0kVA
OBJ: B924121
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/5000 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/5000
Prim. 3AC 400V
Sek. 3NAC 230V
5,0kVA
OBJ: B924112
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/6300 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/6300
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
OBJ: B924107
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/8000 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/8000
Prim. 3AC 400V
Sek. 3NAC 230V
8,0kVA
OBJ: B924628
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/10000 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/10000
Prim. 3AC 400V
Sek. 3NAC 230V
10,0kVA
OBJ: B924672
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/3150-2 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/3150-2
Prim. 3AC 400V
Sek. 3NAC 230V
29kg Cu
3,15kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924646
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/4000-2 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/4000-2
Prim. 3AC 400V
Sek. 3NAC 230V
31kg Cu
4kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924647
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/5000-2 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/5000-2
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924648
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/6300-2 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/6300-2
Prim. 3AC 400V
Sek. 3NAC 230V
49kg Cu
6,3kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924649
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107/8000-2 Oddělovací transf. třífázový
Oddělovací transf. třífázový
DS0107/8000-2
Prim. 3AC 400V
Sek. 3NAC 230V
59kg Cu
8kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924650
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

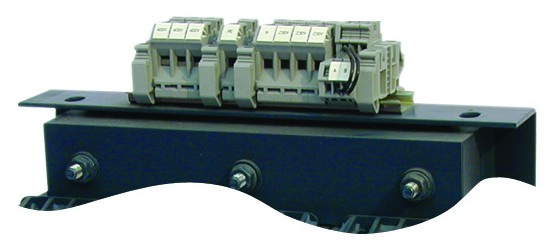

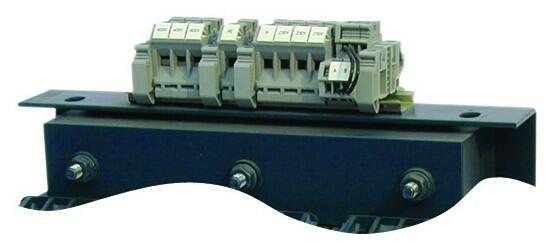

DS0107 verze K
Oddělovací transf. třífázový
DS0107/2000K
Prim. 3AC 400V
Sek. 3NAC 230V
2,0kVA
svorkovnice shora
OBJ: B924687
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/3150K
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
svorkovnice shora
OBJ: B924688
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/4000K
Prim. 3AC 400V
Sek. 3NAC 230V
4kVA
svorkovnice shora
OBJ: B924689
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/5000K
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
svorkovnice shora
OBJ: B924690
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/6300K
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
svorkovnice shora
OBJ: B924691
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/8000K
Prim. 3AC 400V
Sek. 3NAC 230V
8kVA
svorkovnice shora
OBJ: B924692
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze K
Oddělovací transf. třífázový
DS0107/10000K
Prim. 3AC 400V
Sek. 3NAC 230V
10kVA
svorkovnice shora
OBJ: B924693
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

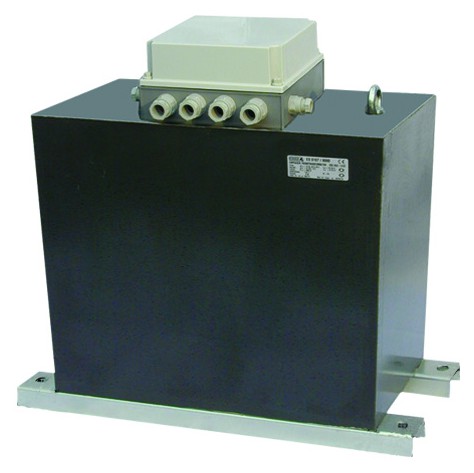

DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/3150SK2
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
zapouzdřené provedení
OBJ: B924122
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/4000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
4kVA
zapouzdřené provedení
OBJ: B924123
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/5000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
zapouzdřené provedení
OBJ: B924124
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/6300-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
zapouzdřené provedení
OBJ: B924125
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/8000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
8kVA
zapouzdřené provedení
OBJ: B924126
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
DS0107 verze SK2
Oddělovací transf. třífázový
DS0107/10000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
10kVA
zapouzdřené provedení
OBJ: B924678
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k DS0107 - Třífázové ochranné oddělovací transformátory

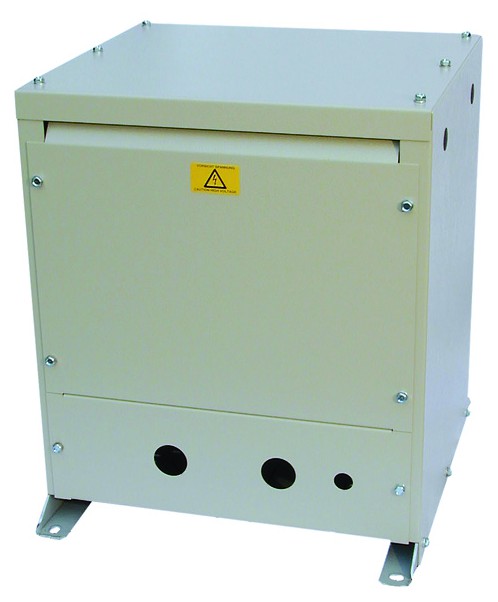

ESDS0107 kryt 1PH transformátoru IP23
Kryt transformátorů IP23 / RAL7032
ESDS0107-1
Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
OBJ: B924673
Záruka: 60 m.
Skladem v GHV
skladem 2 ks
14 010 Kč/ks
16 952,10 Kč s DPH
Porovnání
+-
Košík
ESDS0107 kryt 1PH transformátoru IP23
Kryt transformátorů IP23 / RAL7032
ESDS0107-2
Kryt transformátoru IP23 pro DS0107/6300...DS0107/10000
OBJ: B924674
Záruka: 60 m.
Není skladem
Prověříme pro Vás
16 060 Kč/ks
19 432,60 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Transformátory mají vestavěné termočlánky v souladu s DIN 44081 (120 °C)
  • Statické odstínění mezi primárním a sekundárním vinutím je připojeno k izolovanému vývodu
  • Vinutí jsou galvanicky izolována
  • Stupeň krytí IP00, IP23 s krytem
  • Bezpečnostní třída II (volitelně: kompletně zapouzdřená varianta - SK2)
  • Vyztužená izolace
  • Třída izolace: ta 40/E
  • Připojení: svorkovnicí se šroubovými spoji
  • Upevnění pomocí izolovaného profilu
  • Transformátory jsou určeny pro trvalý provoz

Rozšířené informace

Popis a použití

  • Transformátory řady DS0107 mají zesílenou izolaci a vyhovují požadavkům normy DIN EN 61558-1 (VDE 570 část 1): 1998-07 a DIN EN 61558-2-15 (VDE 0570 část 2-15):2001-11.
  • Transformátory rovněž splňují požadavky normy DIN VDE 0100-710 (VDE 0100 část 710):2002-11 pro napájení zdravotnických prostorů skupiny 2.
  • Vinutí jsou galvanicky oddělena a je mezi ně umístěno statické stínění, které slouží k omezení vlivu elektrického rušení.
  • Upevňovací profily jsou izolované od jádra transformátoru což zaručuje provedení izolované soustavy dle požadavků normy DIN VDE 0100-710 (VDE 0100 část 710): 2002-11, článek 710.512.1,6,2).
  • Transformátory jsou konstruovány pro horizontální i vertikální polohu. Ochrana proti korozi je zaručena kompletní impregnací pryskyřicí
  • Transformátory jsou konstruovány pro použití v suchém prostředí.
  • Transformátory série SK2 jsou kompletně zapouzdřeny a splňují požadavky bezpečnostní třídy II

Kryt

  • Pro všechny standardní typy transformátorů je možné dodat ocelový lakovaný kryt s otvory pro vstup kabelů, který má krytí IP23.
  • Rozměry krytu (šířka×hloubka×výška) 430×380×500 mm, hmotnost cca. 16 kg (ESDS0107-1) nebo 600×420×500 mm a hmotnost cca 23 kg (ESDS0107-2).

Další ustanovení normy DIN VDE 0100-710

  • Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech není přípustné použití ochrany proti přetížení u oddělovacích transformátorů.
  • Norma DIN VDE 0100-710 (VDE0100 část 710):2002-11 článek 710.512.1.6.2 stanoví, že ve zdravotnických IT sítích ve zdravotnických prostorech by měly být použity pouze jednofázové oddělovací ochranné transformátory a jejich jmenovitý výkon by měl být větší než 3,15 kVA a menší než 8 kVA. Třífázové oddělovací transformátory se doporučují použít pro samostatná třífázová zařízení.

Konstrukční provedení

Série STANDARD Série SK2
Konstrukční provedení oddělovacích transformátorů ES710, série STANDARD Konstrukční provedení oddělovacích transformátorů ES710, série SK2

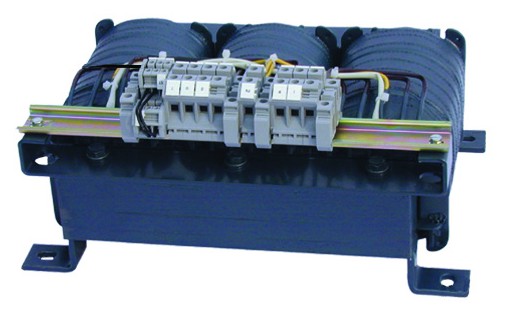

Série LG Série K
Konstrukční provedení oddělovacích transformátorů ES710, série LG Konstrukční provedení oddělovacích transformátorů ES710, série K
Kryt IP23
Ochranný kryt transformátorů IP23

Technické údaje

Typ DS0107/3150 DS0107/4000 DS0107/5000 DS0107/6300 DS0107/8000
Jmenovitý výkon P2n 3150 VA 4000 VA 5000 VA 6300 VA 8000 VA
Jmen. kmitočet f 50...60 Hz
Vstupní napětí U1n 3AC 400 V
Výstupní napětí U2n 3(N)AC 230 V
Vstupní proud I1n 4,9 A 6,1 A 7,7 A 9,8 A 12,2 A
Výstupní proud I2a 7,9 A 10,0 A 12,6 A 15,8 A 20,1 A
Náběhový proud IE < 12 × In A
Unikající proud Iu ≤ 500 µA
Pojistka Ip 16 A gL/gG 20 A gL/gG 20 A gL/gG 25 A gL/gG 35 A gL/gG
Proud naprázdno Io ≤ 3,0 % ≤ 3,0 % ≤ 3,0 % ≤ 3,0 % ≤ 3,0 %
Napětí naprázdno Uo ≤ 235 V ≤ 234 V ≤ 236 V ≤ 236 V ≤ 235 V
Napětí nakrátko UK ≤ 2,9 % ≤ 2,8 % ≤ 3,0 % ≤ 2,8 % ≤ 2,8 %
Indukce 0,80 T 0,86 T 0,80 T 0,80 T 0,80 T
Odpor primáru R1 0,70 Ω 0,42 Ω 0,38 Ω 0,33 Ω 0,26 Ω
Odpor sekundáru R2 0,17 Ω 0,13 Ω 0,12 Ω 0,07 Ω 0,055 Ω
Účinnost η 96 % 95 % 95 % 96 % 96 %
Ztráty v železe ΔPFE 51 W 70 W 75 W 80 W 96 W
Ztráty v mědi ΔPCU 105 W 115 W 170 W 200 W 255 W
Okolní teplota υ < 40 °C
Teplota naprázdno Δυ0 < 21 °C < 24 °C < 28 °C < 24 °C < 27 °C
Teplota při plném zatížení Δυn < 50 °C < 53 °C < 67 °C < 60 °C < 72 °C
Orientační rozměry 1/
(šířka×hloubka×výška)
280×220
×370 mm
280×220
×370 mm
280×245
×370 mm
280×260
×370 mm
280×290
×370 mm
Orientační hmotnost 1/ 63 kg 70 kg 77 kg 97 kg 107 kg

Hodnoty uvedené v tabulce platí pro jmenovitý kmitočet 50 Hz a teplotu okolí 40 °C, pro standardní činnost transformátoru musí být zajištěna volná cirkulace vzduchu. Při vyšší teplotě okolí bude výkon transformátoru nižší. 1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz

Soubory ke stažení

Filtrace
Typ dokumentu

Související produkty

isoMED427P - Hlídač izolačního stavu pro zdravotnické prostory
Varianty: 2
isoMED427P

Hlídač izolačního stavu pro jednofázové střídavé IT sítě do 230 V určený pro monitorování lékařských a zdravotnických prostor s integrovaným monitorováním zatížení a teploty oddělovacích transformátorů a generátorem proudu pro lokalizaci poruchy.

Porovnání
Skladem v GHVDetail produktu
CMS460-D4 - Vícekanálový monitor proudů
CMS460-D4

Proudový monitor se třemi měřicími kanály pro monitorování třífázových oddělovacích transformátorů ve zdravotnických aplikacích.

17 410 Kč
21 066,10 Kč s DPH
Porovnání

Mohlo by vás zajímat

Události

Webinář FLUKE Premium Care - informační meeting
24.04.2024
Zveme Vás na ONLINE webinář zaměřený na program FLUKE Premium Care.Událost proběhne ve středu, 24.4. v čase 13:00-13:45. Moderátorem programu bude Krzysztof (Chris) Ulfig z týmu FLUKE a celý program bude...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
