Archivní

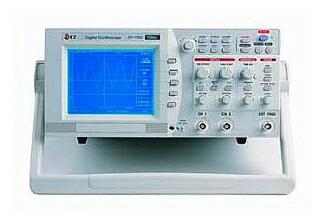

DS 1150 - Digitální osciloskop

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Digitální stolní osciloskopy.

Dvoukanálový digitální osciloskop s šířkou pásma 150 MHz

Dvoukanálový digitální osciloskop s šířkou pásma 150 MHz. Simultánní maximální vzorkovací rychlost 100 MS/s na kanál. Ekvivalentní vzorkovací rychlost 25 GS/s na kanál.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Digitální stolní osciloskopy.

  • Simultánní maximální vzorkovací rychlost 100 MS/s na kanál, pro samostatný kanál 200 MS/s
  • Ekvivalentní vzorkovací rychlost 25 GS/s na kanál
  • Rychlá obnovovací rychlost obrazovky, 16-ti bitový mikroprocesor
  • Detekce špiček 10 ns pro záchyt poruchových pulsů
  • Velká paměť max. 32 kbyte / kanál pro pružné změny velikosti průběhu signálu
  • Přímé spouštění pro záchyt jednotlivých pulsů použitím tlačítka SINGLE
  • Současná informace o 5 průbězích
  • Automatické měření a FFT analýza
  • Automatické nastavení úrovně spouštění do 50%
  • Uložení 10 průběhů / parametrů nastavení
  • Praktické vkládání karty sériového rozhraní RS-232C, HARDCOPY a USB
  • Zpožděný rozsah spouštění PRETRIGGER
  • Menu v českém jazyce

Rozšířené informace

Údaje pro objednávku

Typ Popis
DS 1150 Monochromatický displej
DS 1150 K Monochromatický displej + výstup RS 232, USB a LPT + software
DS 1150 C Barevný displej
DS 1150 CK Barevný displej + výstup RS 232, USB a LPT + software

Technické údaje

Vzorkování 25 GS/S (EKV), 200 MS/s/CH (REAL), 100 MS/s (REAL)
Velikost paměti 32 kB
Detekce špiček 10 ns GLITCH
Vertikální část
Šířka pásma DC...150 MHz
Počet kanálů 2
Impedance 1 MΩ / 16 pF
Max. vstupní napětí 400 V (špička AC + DC) AC max. 1 kHz
Přesnost ±3 %
Vazba AC / GND / DC
Nábéžná hrana 2,3 ns
Horizontální část
Časová základna 2 ns/dílek ... 0,1 µs/dílek (EKV)
0,25 µs/dílek ... 0,1 s/dílek (REÁL)
0,2...5 s/dílek (ROLL)
Rozlišení 80 ps
Přesnost 0,01 %
Lupa ZOOM IN/OUT
Spouštění
Bod spouštění spojitě po celé obrazovce
Režim AUTO / NORM / SINGLE
Vazba AC / DC / LF REJ / HF REJ
Spouštění kladná - záporná hrana / TV / Fast Trigger (32/1 kB)
Úroveň manuální / automatické nastavení (50 %)
Zdroj spouštění CH1 / CH2 / EXT / LINE
Citlivost 0,5 dílku
Matematické funkce
Matematické operace součet / rozdíl / inverze
Analýza FFT analýza v reálném čase, PP - toleranční pole
Obecná specifikace:
Displej 5,7" LCD (110 × 90 mm) podsvětlený, monochromatický nebo barevný
Interface (volitelně) RS 232, paralelní port, USB 2.0
Napájecí napětí 90...250 V AC / 48...440 Hz
Spotřeba 35 W
Hmotnost 5,5 kg
Rozměry 338 (šířka) × 167 (výška) × 370 (délka) mm
EMC CE(EN 61326)
Bezpečnost CE (EN 61010-1, UL3111-1)
Pracovní teplota 10...35 °C
Relativní vlhkost 45...85 % RH
