Archivní

EDS3x6X - Přenosná zařízení pro vyhledávání poruch izolace

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

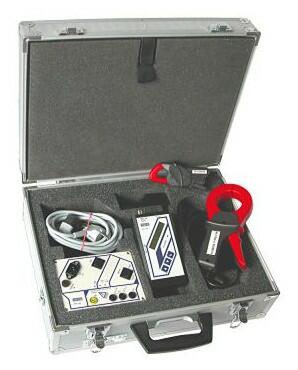

Přenosné přístroje pro vyhledávání závad izolace v IT, TT a TN sítích

Primární funkcí zařízení EDS3x6x je vyhledávání poruch izolace v IT sítích. Pro tyto účely jsou jednotlivé typy EDS3x6x složeny z různých modulových komponentů, tak aby umožňovali vyhledávat poruchy v co nejvíce aplikacích.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Nahrazeno produkty

EDS309xPG - Přenosné přístroje pro vyhledávání závad izolace
Varianty: 8
EDS 3090PG / EDS 3091PG / EDS 3096PG
Primární funkcí zařízení EDS309xPG je vyhledávání poruch izolace v IT sítích, ve kterých není nainstalován pevný systém lokalizace poruchy EDS44x/46x/49x.

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Příležitostné vyhledávání poruch izolace a zjišťování rozdílových proudu
  • Použití pro doplňková měření k systémum RCMS470, EDS470 a EDS473

Rozšířené informace

Přenosné přístroje pro vyhledávání závad izolace v IT, TT a TN sítích naleznou uplatnění při vyhledávání poruch izolace a zjišťování rozdílových proudů.

Přístroje lze také použít jako doplňková přenosná měřidla v systémech RCMS 470, EDS 470 nebo EDS 473.

Obsluha přístroje je velmi jednoduchá, zobrazení naměřených hodnot je na přehledném LCD.

Charakteristika

Přístroje pro vyhledávání závad izolace v IT sítích:

  • EDS 3065: Pro sítě IT AC/DC 24...960V
  • EDS 3365: Pro sítě IT AC/DC 24...230V

Přístroje pro zjišťování reziduálního proudu v TN a TT sítích:

  • EDS 3060: IΔn = 10mA...10A
  • EDS 3360: IΔn = 10mA...1A

Údaje pro objednávku

EDS3060 EDS3065 EDS3360 EDS3365
Komponenty Hliníkový kufr
EDS165
PSA3020
PSA3052
PSA3165 volitelně
Dobíječka
Hliníkový kufr
EDS165
PSA3020
PSA3052
PSA3165 volitelně
Dobíječka
PGH185
AGE185 volitelně
Hliníkový kufr
EDS165-3
PSA3320
PSA3352

Dobíječka
Hliníkový kufr
EDS165-3
PSA3320
PSA3352

Dobíječka
PGH183
Max. test. proud 25/10 mA 25/10 mA 2,5/1 mA 2,5/1 mA
Rozlišení 5 mA 5 mA 0,5 mA 0,5 mA
Izolační odpor malá rozlišovací hodnota malá rozlišovací hodnota velká rozlišovací hodnota (x10) velká rozlišovací hodnota (x10)
Max. svod. kapacita 20000 µFV (Ce×Un) 20000 µFV (Ce×Un) 500 µFV (Ce×Un) 500 µFV (Ce×Un)
Jmenovité napětí AC 20...575 V
DC 20...504 V
AC 20...575 V
DC 20...504 V
s AGE185:
AC 500...790 V
DC 400...960 V
AC 20...265 V
DC 20...308 V
AC 20...265 V
DC 20...308 V
Použití rozsáhlé IT systémy, IT systémy s řízenými motory a el. interferencí pomocné obvody, obvody s SPS, diodově vázané obvody
Použití jako RCM max. 10 A max. 10 A max. 1 A max. 1 A
Použití s EDS systémem EDS470 je instalován EDS není instalován EDS473 je instalován EDS473 není instalován
Objednací číslo B91082006 B91082004 B91082013 B91082011
