EDS 309x - Přenosná zařízení pro vyhledávání poruch izolace

Přenosné přístroje pro vyhledávání závad izolace v IT, TT a TN sítích

Primární funkcí zařízení EDS309x je vyhledávání poruch izolace v IT sítích, v kterých je nainstalován pevný systém lokalizace poruchy EDS44x/46x/49x.
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu EDS 309x - Přenosná zařízení pro vyhledávání poruch izolace (3)

Filtrace
Skladem
EDS3090 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS3090
Us: ---
Un: 20...575V AC/42...460Hz, 20...504V DC
obsahuje: EDS195PM, PSA3020, PSA3052
OBJ: B91082026
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
EDS3091 Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS3091
Us: ---
Un: 20...265V AC/42...460Hz, 20...308V DC
obsahuje: EDS195PM, PSA3320, PSA3352
OBJ: B91082027
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
EDS3096PV Vyhodnocovací jednotka
Vyhodnocovací jednotka
EDS3096PV
Us: 230V 50...60Hz AC
Un: 0...575V AC/42...460Hz, 0...504V DC
obsahuje: EDS195PM, 2x PSA3052,
PGH186 (25mA a 10mA)
pro off-line a on-line sítě
OBJ: B91082031
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k EDS 309x - Přenosná zařízení pro vyhledávání poruch izolace

AGE185 Vazebný člen
Vazebný člen
AGE185
Un DC 0...400...960V, AC 500...790V / 42...460Hz
Zjistit více
OBJ: B980305
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

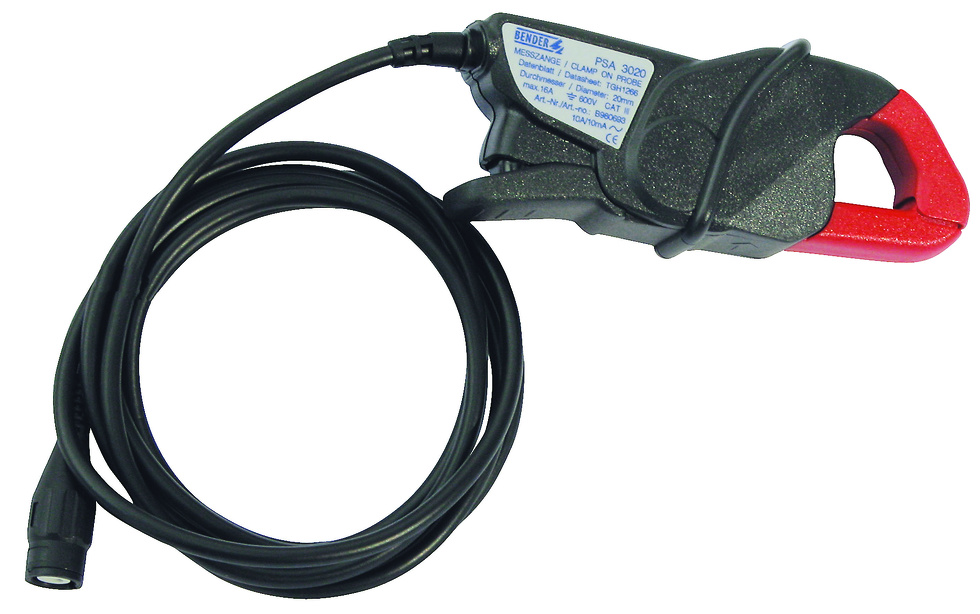

PSA3020 - Klešťové měřicí převodníky pro systém EDS309...
Převodník klešťový
PSA3020
vnitřní průměr 20mm
OBJ: B980693
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

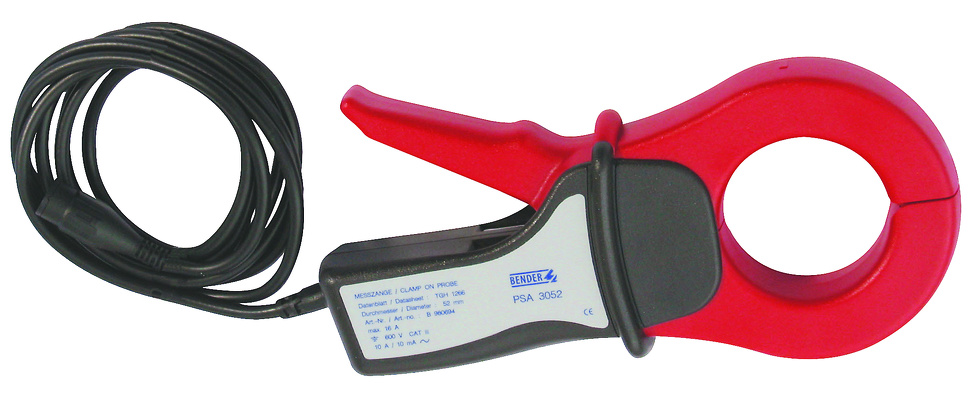

PSA3052 - Klešťové měřicí převodníky pro systém EDS309...
Převodník klešťový
PSA3052
vnitřní průměr 52mm
OBJ: B980694
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
PSA3020 - Klešťové měřicí převodníky pro systém EDS309...
Převodník klešťový
PSA3320
vnitřní průměr 20mm
OBJ: B980696
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
PSA3052 - Klešťové měřicí převodníky pro systém EDS309...
Převodník klešťový
PSA3352
vnitřní průměr 52mm
OBJ: B980695
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
PSA3165 Převodník klešťový
Převodník klešťový
PSA3165
vnitřní průměr 115mm
Zjistit více
OBJ: B980852
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

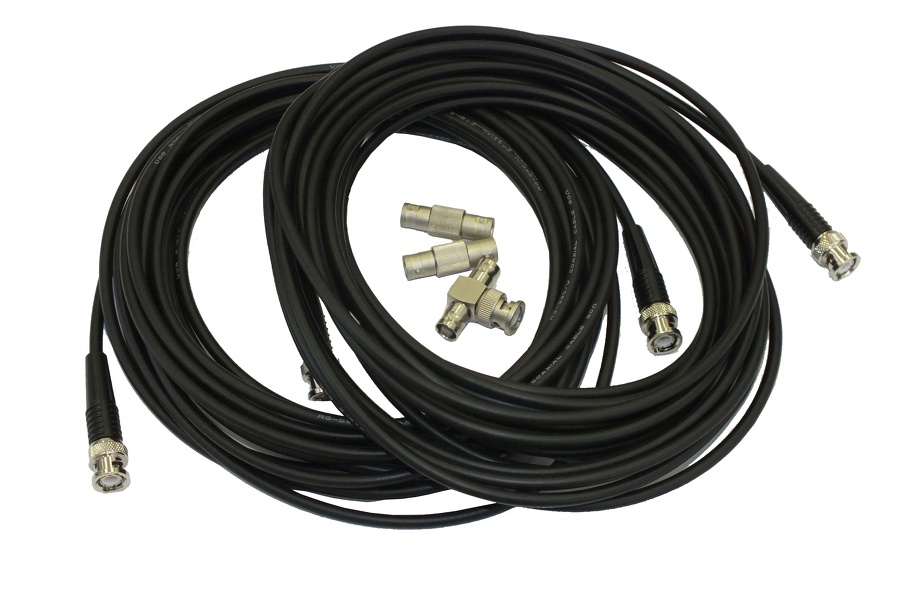

Příslušenství - EDS165-SET
Příslušenství
EDS165-SET
Pro diodově vázané sítě (paralelní zapojení dvou klešťových převodníků)
OBJ: B91082007
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
CTAF SET - sada pružných měřicích transformátorů
Transformátor proudu
CTAF SET
Sada pružných měřicích proudových transformátorů k EDS195P(M)
Zjistit více
OBJ: B98080220
Záruka: 60 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Doplňkové vyhledávání poruch izolace a zjišťování rozdílových proudu
  • Použití pro doplňková měření k systémum EDS 44x/46x/49x
  • Funkce měření unikajících proudů RCM

Rozšířené informace

Přenosné přístroje EDS 3090/3091 naleznou uplatnění při vyhledávání poruch izolace a zjišťování rozdílových proudů v IT, TT a TN sítích. Obsluha přístroje je velmi jednoduchá, zobrazení naměřených hodnot je na přehledném LCD.

Charakteristika

Přístroje pro vyhledávání závad izolace v IT sítích a měření reziduálniho proudu v TN a TT sítích:

  • EDS 3090: Pro hlavní rozvodné sítě IT 3AC / AC 20...575 V, DC 20...504 V
  • EDS 3091: Pro řídicí obvody AC 20...265 V, DC 20...308 V

Pro zjišťování reziduálního proudu v TN a TT sítích:

  • EDS 309x: IΔn = 10 mA...10 A

Technické údaje

  EDS3090 EDS3091
Použití rozsáhlé IT systémy, IT systémy s řízenými motory a el. interferencí pomocné obvody, obvody s SPS, řídicí obvody
Max. test. proud daný použitým systémem iso685...-P, IRDH575... nebo generátorem PGH18x.
Hodnota reakce 0,2...1 / 2...10 mA (řídicí obvody/hlavní obvody, nastavitelná)
Použití jako RCM max. 10 A
Použití s EDS systémem EDS44x/46x/49x je instalován

Soubory ke stažení

Filtrace
Typ dokumentu

Související produkty

CTAF - pružný převodník
CTAF SETsada pružných převodníků

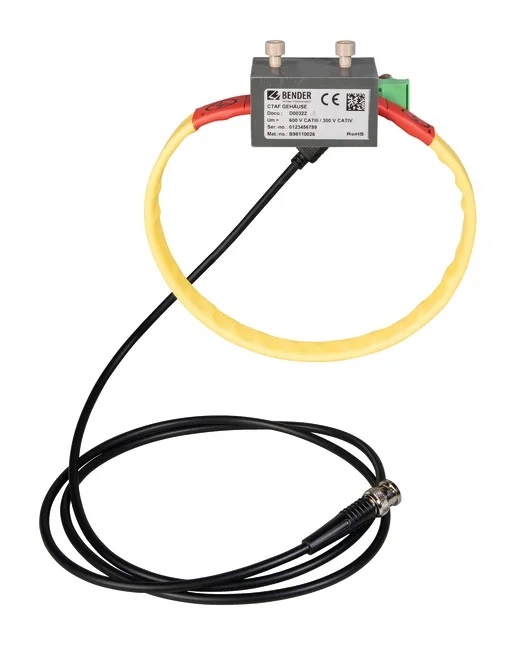

Sada pružných měřicích transformátorů CTAF SET je určena k vyhledávání poruch izolace a měření reziduálních proudů ve spojení s vyhodnocovací jednotkou EDS195PM.
Porovnání
Skladem v GHVDetail produktu
PSA3165 - Klešťové měřicí převodníky pro systém EDS309...
PSA3165Klešťové měřicí převodníky pro systém EDS309...
Příslušenství k systému EDS309... - klešťové měřicí převodníky s vnitřním průměrem 115 mm.
Porovnání
Skladem v GHVDetail produktu
AGE185 - Vazební člen pro přenosné zařízení EDS3065
AGE185Vazebný člen pro přenosné zařízení EDS309xPG
Vazebný člen AGE185 umožňuje rozšířit aplikační možnosti přenosných vyhledávacích zařízení EDS309xPG o sítě s napětím do 790 V AC a 960 V DC
