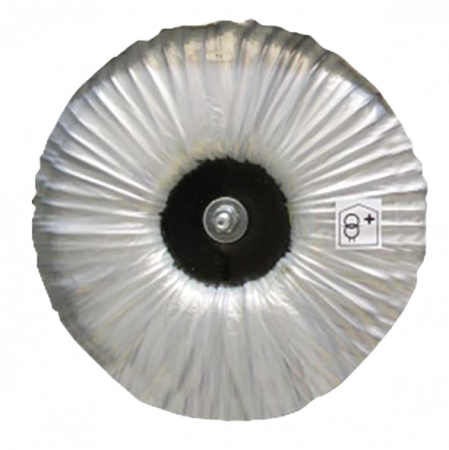

ES710/...-T - Jednofázové ochranné oddělovací transformátory
Jednofázové ochranné oddělovací transformátory s extrémně nízkým zapínacím proudem jen IE < 1 × În pro napájení zdravotnických prostor.
Dotaz na produktPorovnat
Varianty k produktu ES710/...-T - Jednofázové ochranné oddělovací transformátory (7)
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 7 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 12 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 14 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 20 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 23 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 26 W
Toroidní konstrukce
Zapínací proud IE = 1 x În
Ztráty v železe dPFe 30 W
Popis výrobku
- Zapínací proud IE = 1 x În
- Vestavěný termočlánek podle DIN 44081 (120 °C) a výstupy termistoru pro monitorování teploty
- Galvanicky oddělená a staticky odstíněná vinutí pro omezení rušení
- Stupeň krytí, IP00 (otevřené provedení)
- Třída ochrany I
- Zesílená izolace
- Klasifikace izolace: ta40/F
- Připojení: kabely
- Hlučnost < 35 dB(A) naprázdno i při jmenovitém zatížení
- Zapojení vinutí: IiO
Rozšířené informace
Popis a použití
Patentovaná konstrukce dosahuje extrémně nízkého zapínacího proudu. To usnadňuje konstrukci a selektivitu celého napájecího systému. Transformátory řady ES710...-T mají zesílenou izolaci a splňují požadavky norem ČSN EN 61558-2-15, DIN EN 61558-1 (VDE 0570-1) a DIN EN 61558-2-15 (VDE 0570-2-15). Kromě toho transformátory splňují požadavky normy ČSN 33 2000-7-710, DIN VDE 0100-710 (VDE 0100-710) pro IT systémy ve zdravotnických prostorách. Vinutí jsou galvanicky oddělena. Aby se minimalizovalo elektrické rušení, je mezi vinutími instalováno elektrostatické stínění s izolovaným připojením vyvedeným na vyrovnání potenciálů. Transformátory jsou k dispozici pro horizontální i vertikální instalaci. Příslušný montážní materiál zajišťuje izolovanou instalaci podle požadavků normy (viz. DIN VDE 0100-710 (VDE 0100-710), odst. 710.512.1.101). Transformátory jsou určeny pro použití v suchých prostorech. Pro zajištění správného chlazení musí být zajištěna volná cirkulace vzduchu. Pokud okolní teplota stoupne nad 40 °C, je třeba tepelným podmínkám přizpůsobit příkon. Pro sledování teploty je k dispozici PTC termistor v souladu s platnými normami. Jakékoli jiné použití, než je popsáno v tomto návodu, se považuje za nevhodné.
Kryt
Transformátory se instalují do vhodných rozvodných skříní nebo samostatných transformačních skříní podle montážního schématu.
Jmenovitý výkon
Podle normy IEC 60364-7-710, ČSN EN 61558-2-15 a ČSN 33 2000-7-710 nesmí být jmenovitý výkon transformátoru menší než 0,5 kVA a nepřevyšuje 10 kVA.
Podle normy DIN VDE 0100-710 (VDE 0100-710) nesmí být jmenovitý výkon transformátoru menší než 3,15 kVA a nesmí překročit 8 kVA.
Ochrana proti přetížení
Pokud jsou oddělovací transformátory použity k vytvoření zdravotnického IT systému podle normy IEC 60364-7-710 (DIN VDE 0100-710), není ochrana proti přetížení povolena. V tomto případě je vyžadována ochrana proti zkratu. To znamená, že důraz je kladen na dostupnost napájení; je proto nezbytné zabránit odpojení při výskytu přechodného přetížení. Ochrana oddělovacích transformátorů proti přetížení a přehřátí se realizuje pomocí monitorovacích zařízení podle odst. 710.411.6.3.101. Vhodné pojistky pro ochranu proti zkratu jsou uvedeny v části Technické údaje.
Normy
Transformátory ES710 odpovídají normám IEC 61558-1, ČSN EN 61558-1, STN EN 61558-1, IEC 61558-2-15, ČSN EN 61558-2-15, STN EN 61558-2-15, IEC 60364-7-710/DIN VDE 0100-710, ČSN 33 2000-7-710,
STN 33 2000-7-710.
 |
Bezpečnostní upozornění Při provádění montážních prací v prostředí transformátoru je třeba zajistit, aby nedošlo k negativnímu ovlivnění koordinace izolace transformátoru. V blízkosti transformátoru například nesmí spadnout feromagnetické a vodivé kovové třísky. Ty mohou narušit funkci a dielektrické vlastnosti. Prostředí transformátoru musí být po celou dobu provozu udržováno čisté a bez těchto částic a v pravidelných intervalech musí být prováděny kontroly. |

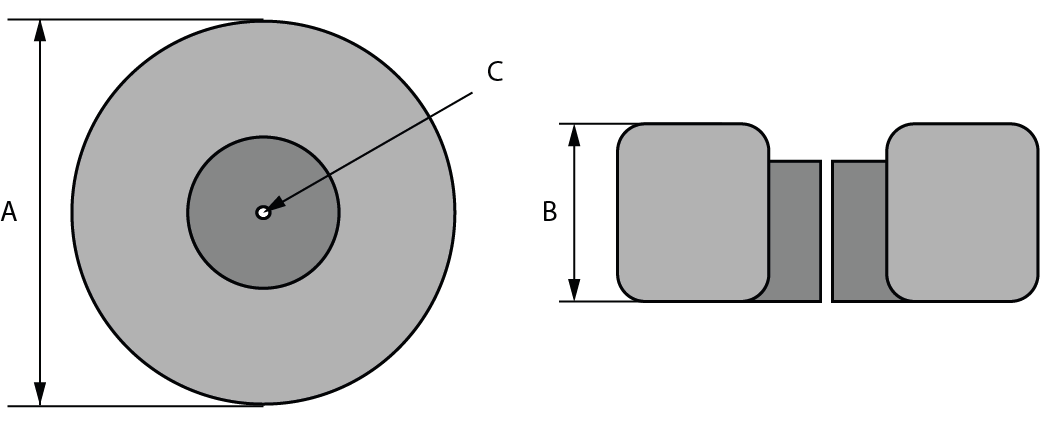

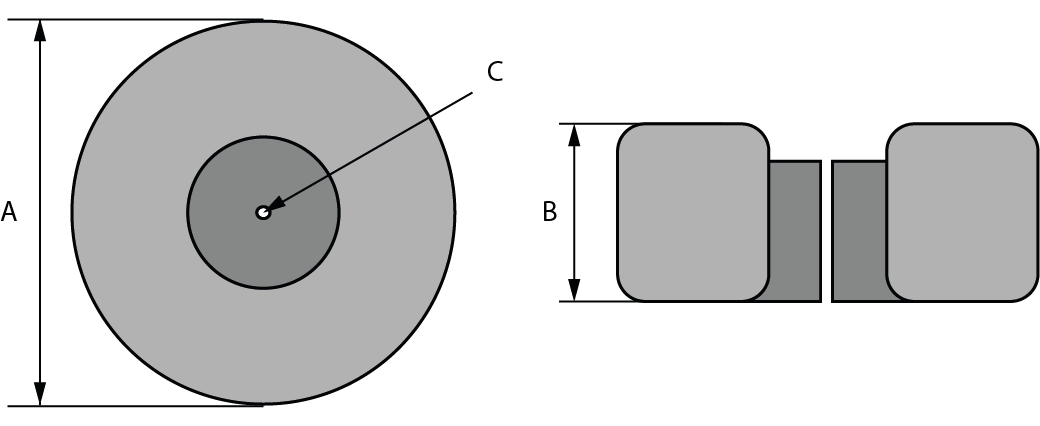

Rozměry
Údaje pro objednávku
| Rozměry (mm) | Hmotnost mědi Cu |
Hmotnost (kg) |
Typ | Obj. č. | ||
| A | B | C | ||||
| 245 | 95 | 12 | 4,74 | 20 | ES710/1600-T | B92090220 |
| 300 | 120 | 12 | 11,22 | 38 | ES710/3150-T | B92090221 |
| 320 | 120 | 12 | 11,88 | 44 | ES710/4000-T | B92090222 |
| 340 | 130 | 12 | 13,63 | 55 | ES710/5000-T | B92090223 |
| 370 | 140 | 12 | 16,92 | 64 | ES710/6300-T | B92090224 |
| 380 | 160 | 12 | 24,11 | 76 | ES710/8000-T | B92090225 |
| 440 | 180 | 12 | 32,11 | 98 | ES710/10000-T | B92090226 |

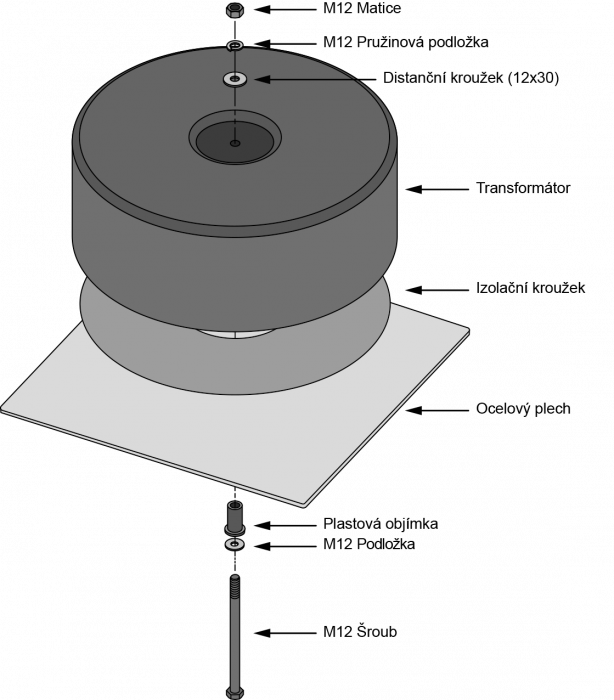

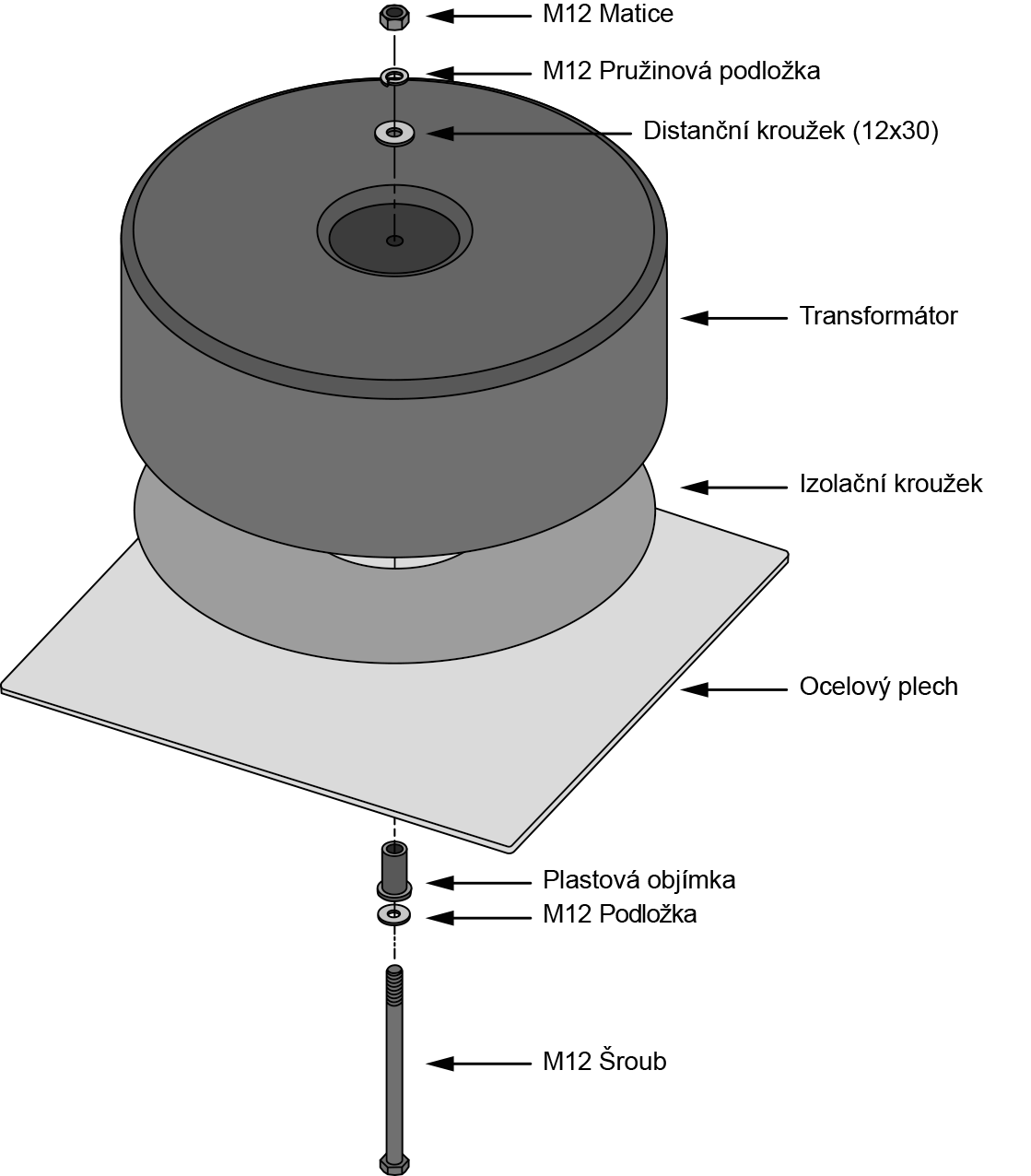

Montáž
Technické údaje
Parametry
| Jmenovitý výkon | 1,6 kVA 3,15 kVA 4 kVA 5 kVA 6,3 kVA 8 kVA 10 kVA |
|---|---|
| Primární napětí | 230 V |
| Výstupní napětí | 230 V |
| Typ | ES710/1600-T | ES710/3150-T | ES710/4000-T | ES710/5000-T | ES710/6300-T | ES710/8000-T | ES710/10000-T |
| Jmenovitý výkon P2n | 1600 VA | 3150 VA | 4000 VA | 5000 VA | 6300 VA | 8000 VA | 10000 VA |
|---|---|---|---|---|---|---|---|
| Jmen. kmitočet f | 47...63 Hz | ||||||
| Vstupní napětí U1n | AC 230 V | ||||||
| Výstupní napětí U2n | AC 230 V | ||||||
| Vstupní proud I1n | 7,3 A | 14,2 A | 17,9 A | 22,3 A | 28,1 A | 35,6 A | 44,3 A |
| Výstupní proud I2a | 7,0 A | 13,7 A | 17,4 A | 21,7 A | 27,4 A | 34,8 A | 43,5 A |
| Zapínací proud IE | 1 × În | ||||||
| Unikající proud Iu | ≤ 0,5 mA | ||||||
| Proud naprázdno Io | ≤ 3 % | ||||||
| Napětí naprázdno Uo | ≤ 235 V | ≤ 233 V | ≤ 233 V | ≤ 232 V | ≤ 233 V | ≤ 232 V | ≤ 232 V |
| Napětí nakrátko UK | ≤ 4,51 % | ≤ 3,54 % | ≤ 3,20 % | ≤ 2,62 % | ≤ 2,84 % | ≤ 2,84 % | ≤ 2,59 % |
| Okolní teplota | ≤ 40 °C | ||||||
| Hlučnost | ≤ 45 dB(A) | ||||||
| Nadmořská výška | ≤ 2000 | ||||||
1) Konkrétní rozměry a hmotnost dle jednotlivých provedení na dotaz
