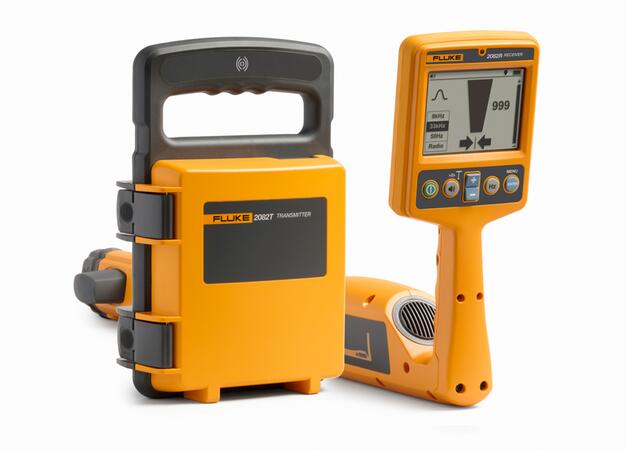

Fluke 2082 - Pokročilý hledač kabelů řady Fluke SmartTrace™
Pokročilý průmyslový vyhledávač kabelů řady SmartTrace™ Fluke 2082
Souprava pro přesnou lokalizaci, trasování a dokumentaci podzemních elektrických vedení, komunikačních
kabelů a dalších podzemních rozvodných sítí bez napětí i pod napětím. Integrované bluetooth propojení mezi přístrojem řady SmartTrace™ a aplikací PointMan® umožňuje záznam a dokumentování přímo v terénu.
Dotaz na produktPorovnat
Varianty k produktu Fluke 2082 - Pokročilý hledač kabelů řady Fluke SmartTrace™ (2)

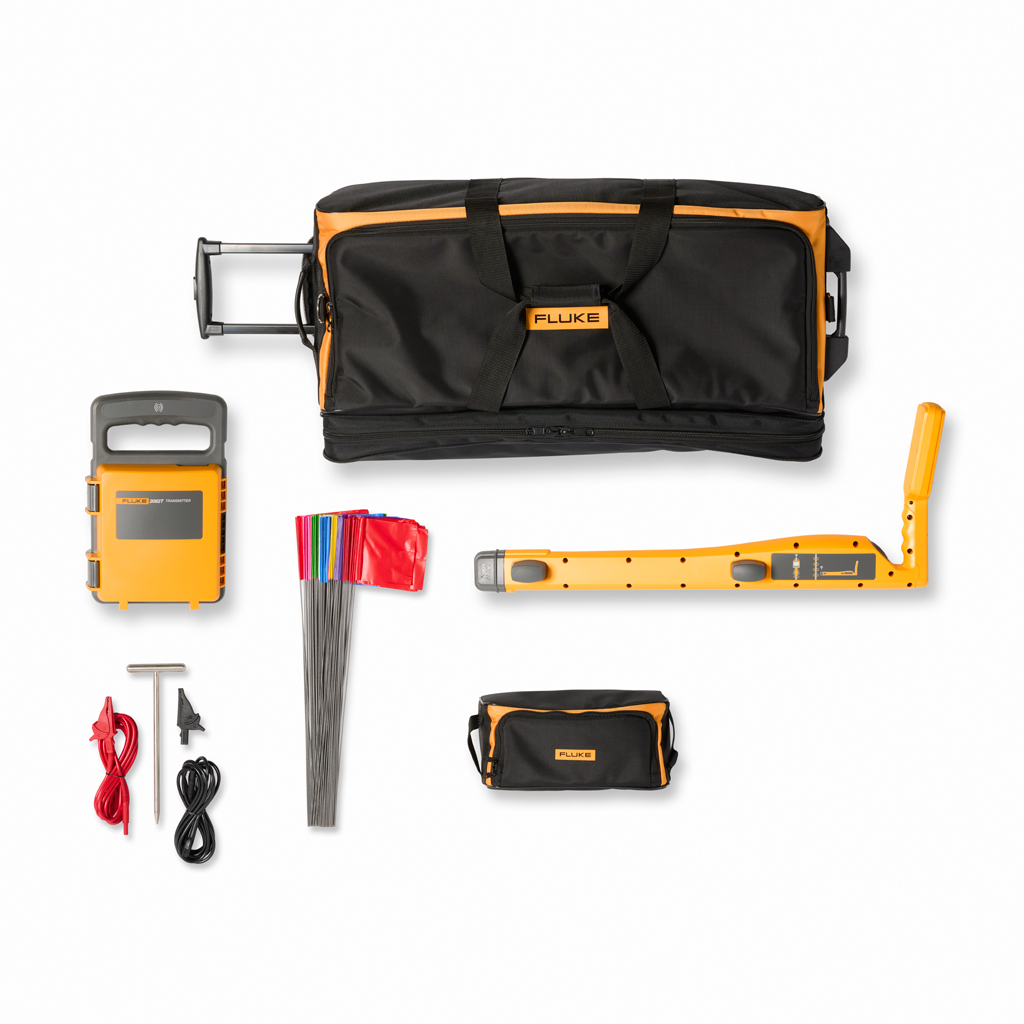

1ks vysílač 2082T, 1ks přijímač 2082R, 1ks pouzdro C2082, 1ks sada TL2082 (1ks černý vodič, 1ks červený vodič, 1ks červená krokosvorka, 1ks T-hrot), 100ks označovací vlajky FLG2082-8 barev, 2ks náhradní pojistka FP-UAT-600, 6ks AA baterie pro přijímač, 8ks D baterie pro vysílač, návod k obsluze
1ks vysílač 2082T, 1ks přijímač 2082BTR, 1ks pouzdro C2082, 1ks sada TL2082 (1ks černý vodič, 1ks červený vodič, 1ks červená krokosvorka, 1ks T-hrot), 100ks označovací vlajky FLG2082-8 barev, 2ks náhradní pojistka FP-UAT-600, 6ks AA baterie pro přijímač, 8ks D baterie pro vysílač, návod k obsluze
Popis výrobku
Pokročilý vyhledávač podzemních rozvodných sítí Fluke SmartTrace™ řady 2082
Přístroj SmartTrace™ Fluke 2082 slouží pro přesnou lokalizaci, trasování a dokumentaci podzemních elektrických vedení, komunikačních kabelů a dalších podzemních rozvodných sítí. Slouží ke snížení nákladných zásahů, zpřehlednění pracoviště a zefektivnění pracovních postupů dokumentace.
Vysílač přístroje je navržený pro maximální bezpečí při vyhledávání vedení a to v nejvyšší kategorii bezpečnosti CAT IV / 600 V. Splňuje ty nejnáročnější bezpečnostní normy pro práci s elektřinou v oblasti průmyslu a inženýrských sítí. Displej přijímače ve stupních šedi a praktické, intuitivní rozhraní zajišťují dobrou čitelnost a snadné ovládání v jakýchkoli podmínkách v terénu. Osvědčená frekvence 33 kHz zajišťuje spolehlivou lokalizaci až do hloubky 6m. Dále nabízí vysoce citlivé režimy Power (Napájení) a Radio (Vysílač), které detekují vodiče pod napětím a rádiové signály na podzemním vedení.
Integrované mapování a geolokace s aplikací PointMan® .Sada Fluke 2082 Elite integruje připojení Bluetooth® a služby GPS prostřednictvím aplikace PointMan®, což je standardní mobilní mapovací platforma pro podzemní inženýrské sítě. Tato integrace umožňuje technikům zaznamenávat přesné údaje polohy v reálném čase přímo z místa provádění prací, aniž by bylo nutné používat další hardware nebo ručně zadávat údaje.
2 pasivní režimy pro vyhledávání kabelů pod napětím (bez nutnosti vysílače):
- Detekce 50/60 Hz sítě - elektrické signály jsou vytvářeny proudem protékajícím v kabelech. Tyto signály mají frekvenci 50 Hz nebo 60 Hz v závislosti na regionu. Tuto frekvenci lze nastavit na přijímači.
- Radiofrekvenčí režim - Rádiové signály jsou vytvářeny nízkofrekvenčním rádiovým vysílačem a používají se pro vysílání a komunikaci. Vysílače se nacházejí na celém světě. Vzhledem k tomu, že frekvence jsou velmi nízké, signály mají tendenci pronikat do Země a kopírovat její zakřivení. Když signály procházejí dlouhým vodičem, jako je potrubí nebo kabel, jsou znovu vyzařovány. Právě tyto znovu vyzařované signály lze detekovat pomocí rádiového režimu.
3 aktivní režimy připojení pro aktivní vyhledávání:

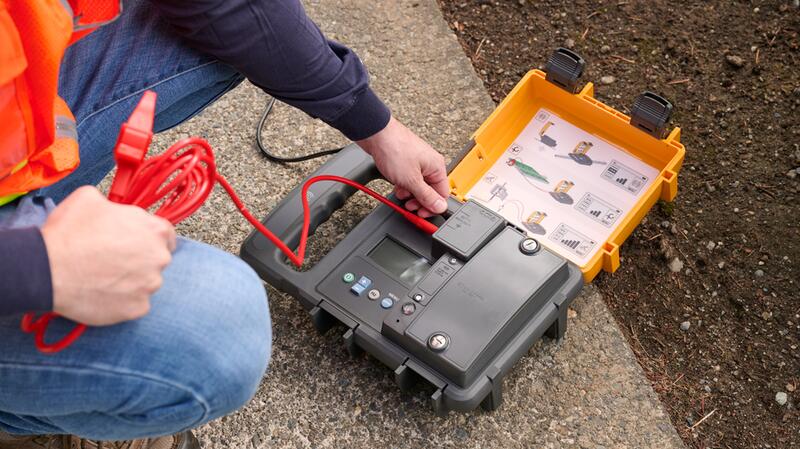

- Režim přímého připojení - nejpřesnější režim, kdy je měřicí signál připojen metalicky přes svorky instalace
- Induktivní režim - Indukční režim je obzvláště užitečný pro identifikaci polohy více podzemních rozvodů před
zahájením výkopových prací. Indukční režim lze také použít pro trasování jednotlivých kabelů, u nichž není přístup pro připojení měřicích kabelů nebo kleští. Tato metoda však nemusí být spolehlivá, pokud jsou v blízkosti další vedení, protože signál bude působit i na tato vedení.
Bez připojení měřicích kabelů nebo signálních kleští k vysílači začne vysílač automaticky vysílat signál do okolí pomocí vnitřní antény. Tyto signály proniknou do půdy a naindukují se v zakopaném vedení. Signál se pak bude šířit podél vedení, které lze detekovat pomocí přijímače. Pomocí indukčního režimu můžete detekovat kovové inženýrské sítě, jako jsou potrubí a kabely pod napětím i bez napětí. Trasování nekovových potrubí a vedení bude možné po vložení kovové protahovací pásky nebo protahovacího pera. - Klešťový režim - V mnoha situacích není možné získat přístup ke kabelu pro vytvoření elektrického kontaktu, nebo to není bezpečné. Signálové kleště zajišťují efektivní a bezpečný způsob aplikace lokalizačního
signálu do kabelu. Při použití signálových kleští je nejlepší, když jsou oba konce cílového kabelu uzemněny, aby mohl proud protékat. Kleště jsou součástí pouze některých sad a nebo jako dodatečné příslušenství.
Lokalizace zemních poruch pomocí A-rámu (volitelné příslušenství)
AF2082 je speciální volitelné příslušenství. A-rám v kombinaci s vysílačem přesně určí místo, kde se kovový vodič kabelu (plášť nebo kovový vodič) dotýká země. A-rám může také detekovat zemní spojení jiných vodičů, například vady v povrchové úpravě potrubí.

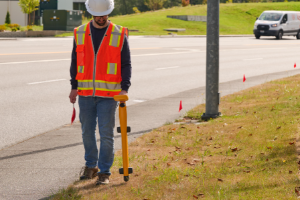

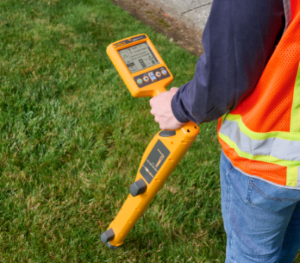

Vyšší produktivita práce díky precizní lokalizaci
 |
Lokátory podzemních rozvodných sítí SmartTrace™ řady 2082 představují robustní a ekonomické řešení pro lokalizaci podzemních vedení, kabelů a potrubí pod napětím i bez napětí. |
 |
Můžete přesně lokalizovat a měřit podzemní inženýrské sítě do hloubky až 6 metrů, s detekčním dosahem rozšiřujícím se až na 30 metrů v závislosti na podmínkách. Pokročilé zpracování signálu a poloautomatické řízení zisku zajišťují u modelu 2082 rychlé a stabilní odečty, což umožňuje obsluze přesně trasovat kabely nebo potrubí i v rušeném prostředí. Díky několika aktivním a pasivním režimům mohou uživatelé vybrat optimální frekvenci pro danou úlohu – ať už se jedná o trasování vedení pod napětím, obvodů bez napětí nebo vodivých trubek. Tato flexibilita zkracuje čas strávený opakovaným trasováním nebo nastavováním zařízení. |
Integrované mapování a geolokace s aplikací PointMan®
 |
Dokumentujte. Mapujte. Ověřte. Vše v jednom kroku. Sada Elite s lokátorem SmartTrace™ řady 2082 je navržena pro propojený, datově řízený pracovní postup – integruje připojení Bluetooth® a služby určování polohy GPS prostřednictvím aplikace PointMan®, což je standardní mobilní mapovací platforma pro podzemní inženýrské sítě. Tato integrace umožňuje technikům zaznamenávat přesné geoprostorové údaje v reálném čase přímo z místa provádění prací, aniž by bylo nutné používat další hardware nebo ručně zadávat údaje (jsou dostupné různé možnosti předplatného). Klíčové funkce mapování
|

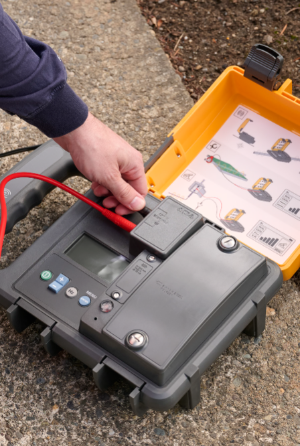

Maximální bezpečnost v terénu
 |
Pracujte bez obav v blízkosti obvodů pod napětím. Přístroje SmartTrace™ řady 2082 představují jediné lokátory podzemních rozvodných sítí na trhu s vysílačem bezpečnostní kategorie CAT IV 600 V, čímž nastavují vysokou laťku bezpečnosti při trasování inženýrských sítí. Tato bezpečnostní kategorie zajišťuje ochranu techniků pracujících v blízkosti elektrických systémů pod napětím, rozvoden nebo v průmyslovém prostředí. Model 2082 je vybaven zesílenou izolací a byl otestován z hlediska bezpečnosti podle normy IEC 61010. Umožňuje obsluze sledovat jak obvody pod napětím, tak obvody bez napětí pomocí jediného přístroje, což eliminuje potřebu více nástrojů a minimalizuje riziko v prostředí s různými hodnotami napětí.
|

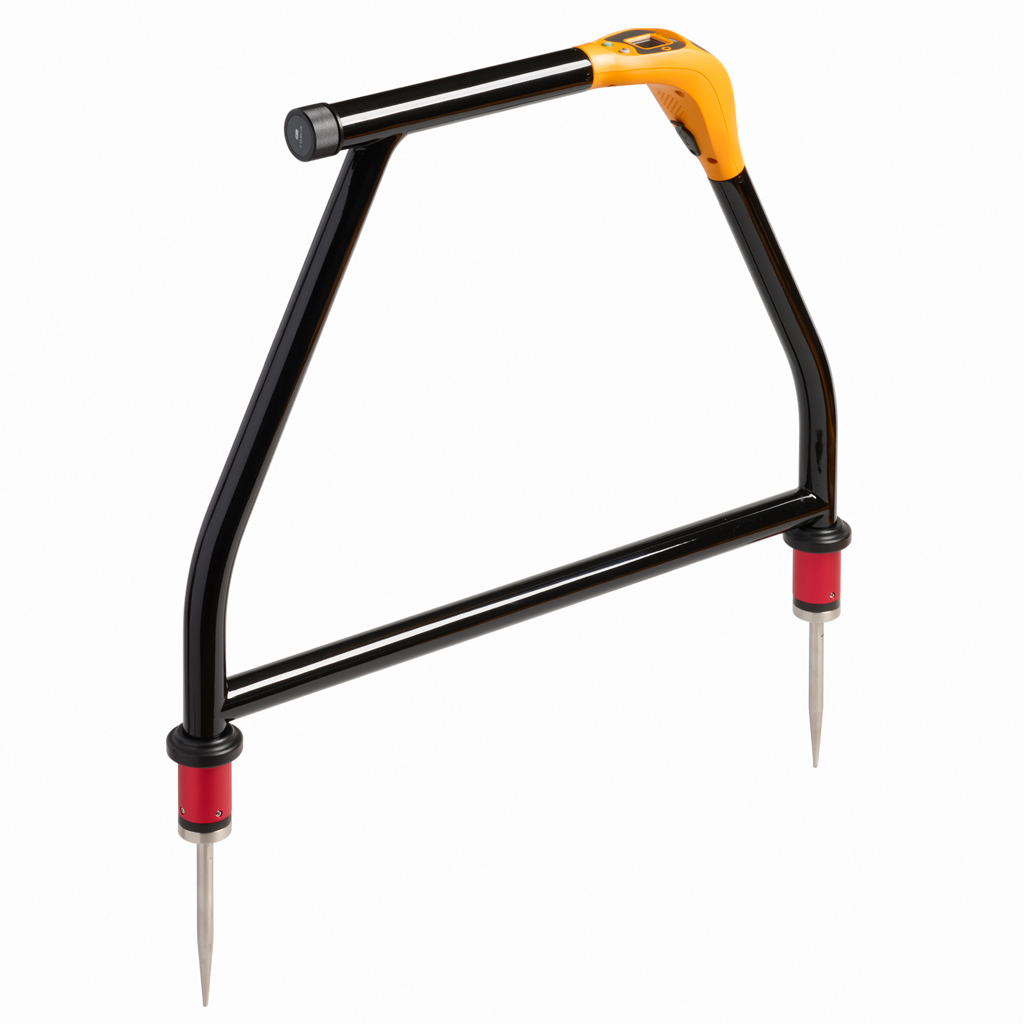

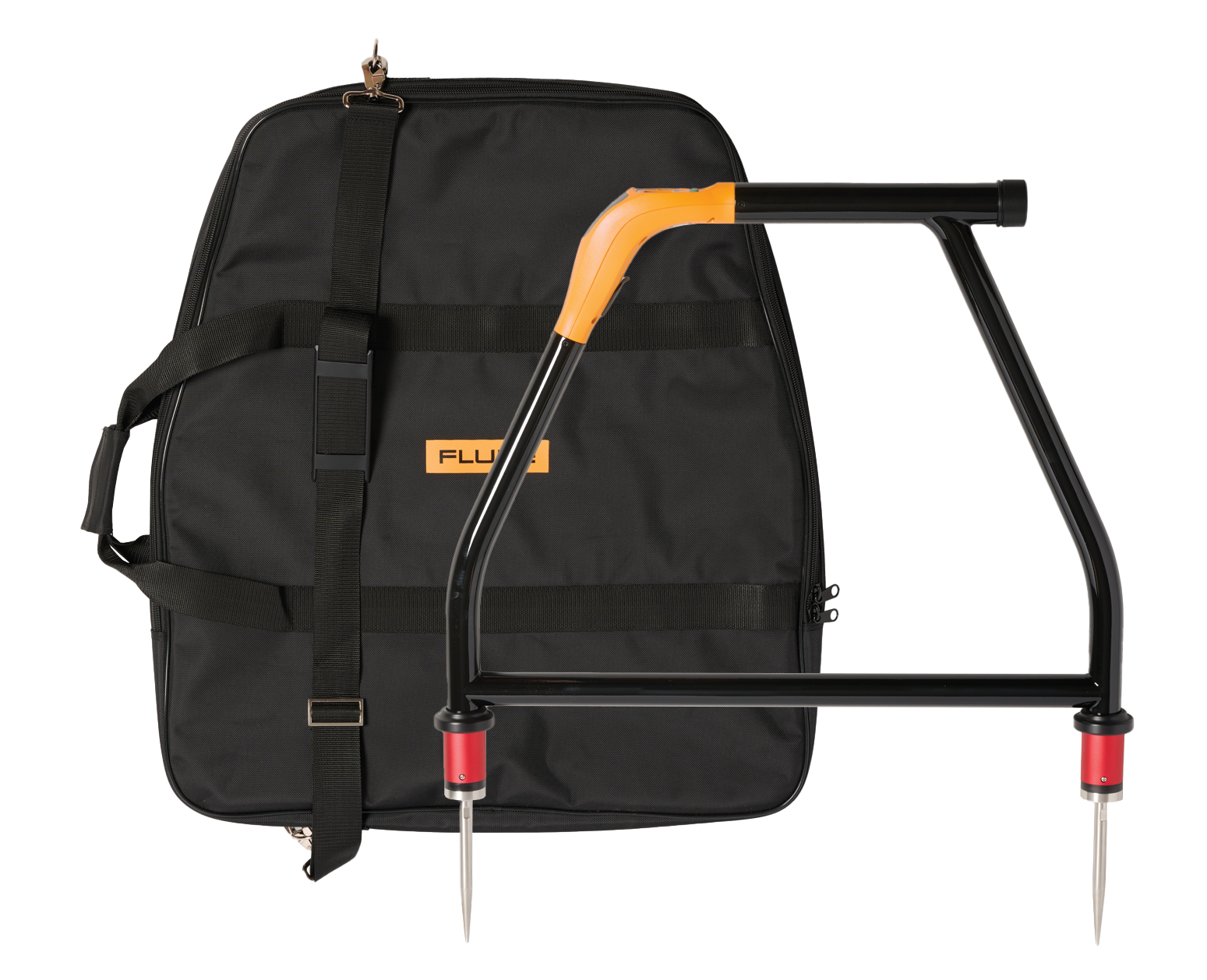

Příslušenství pro lokátor podzemních rozvodných sítí Fluke SmartTrace™ AF2082 A-Frame
 |
Fluke AF2082 A-Frame je specializovaný doplněk navržený tak, aby technikům pomohl rychle lokalizovat poruchy v podzemních kabelech. Při použití s kompatibilními lokalizačními systémy Fluke umožňuje AF2082 přesnou detekci poruch měřením napěťových gradientů v zemi, což pomáhá rychleji a přesněji lokalizovat poškozené kabely. AF2082 je navržen pro použití v náročných terénních podmínkách, kde je klíčová odolnost a spolehlivost. Jeho robustní konstrukce a ergonomický design jej činí vhodným pro techniky, dodavatele a údržbářské týmy pracující v prostředích, jako jsou distribuční sítě elektřiny, telekomunikační infrastruktura, průmyslová zařízení a městské služby. |
Hlavní parametry
 |
Komunikace, rozhraní a ukládání dat |
- Vestavěné Bluetooth pro komunikaci s aplikací PointMan® (vybrané modely)
- Přenos dat s GPS lokací pro mapování, dokumentování a ověřování v aplikaci PointMan®
- Tato integrace umožňuje technikům zaznamenávat přesné geoprostorové údaje v reálném čase přímo z místa provádění prací, aniž by bylo nutné používat další hardware nebo ručně zadávat údaje
 |
Napájení, provozní podmínky, konstrukce, záruka |
Obecné specifikace
- Provozní teplota -20 až 50 °C
- Skladovací teplota -40 až 60 °C
- Vlhkost (nekondenzující) 0–90 % (5–30 °C), 0–75 % (30–40 °C), 0–45 % (40–50 °C)
- Nadmořská výška ≤2 000 m (≤6 561 ft)
- Stupeň krytí IP 54 (neprovozní)

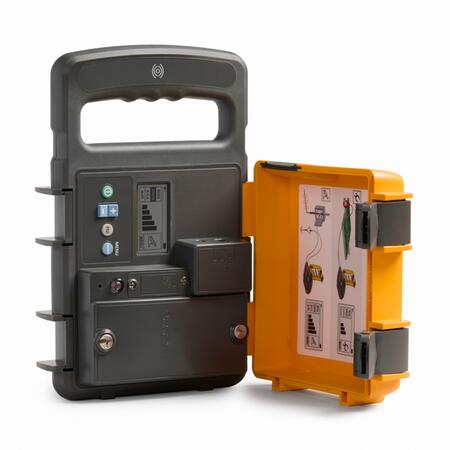

Vysílač 2082T
- Režim: 8 kHz nebo 33 kHz
- Displej: Černobílý venkovní LCD displej
- Napájení: 8x D IEC LR20
- Bezpečnost: CAT IV 600 V

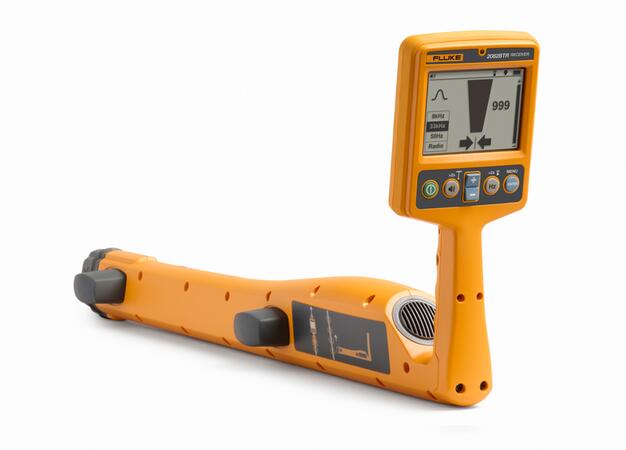

Přijímač 2082R nebo 2082BTR
- Režim: 8 kHz nebo 33 kHz, pasivní režimy
- Displej: Černobílý venkovní LCD displej
- Napájení: 6x AA IEC LR6
- Bezpečnost: CAT IV 600 V
- Bluetooth (pouze 2082BTR) 2 400 MHz až 2 483,5 MHz
A-rám AF2082 A-Frame
- Režim: 8 kHz (8 192 Hz)
- Displej: Černobílý venkovní LCD displej, 33 mm (1,28 in), 128 × 128 pixelů s automatickým podsvícením
- Napájení: 6x AA 1,5 V IEC LR6 (až 60 hodin při 21 °C)
