TiS20+ MAX - Termokamera
Termokamera
Součástí systému Fluke Connect
Infra i viditelné spektrum
Rozlišení 120 x 90 bodů
Rozsah -20 °C až 400 °C
Zorné pole 50°x 38°
Přesnost ± 2 °C nebo ± 2 %
Varianty k produktu TiS20+ MAX - Termokamera (1)
Popis výrobku

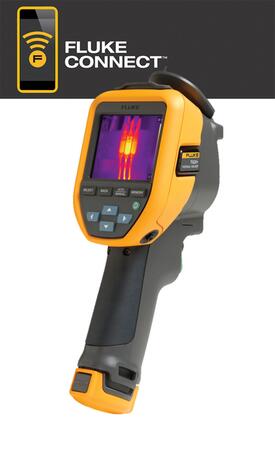

Průmyslová termokamera TiS20+
Odolná přenosná termokamera s 3,5 palcovým dotykovým LCD displejem o velikosti 320 x 240. Vhodná pro průmyslové kontroly, umožňuje rychlé skenování elektrického vybavení, strojů a dalšího majetku. Disponuje technologií IR-Fusion®, která slouží k prolínání snímku z viditelného spektra se snímkem z infračerveného spektra. Rozlišení termosnímků je 120 x 90 (10 800 pixelů).
- Měření v infračerveném i viditelném spektru s technologií prolínání obrazů IR-Fusion® v řežimu AutoBlend - kontinuální 0 % až 100 %
- Funkce bodová teplota - automatické označení horkých a studených bodů
- Měření teploty středového bodu
Hlavní parametry
- Rozlišení detektoru 120x90 (10 800 pixelů), obnovovací frekvence 9 Hz
- Rozlišení viditelného snímku 5 Mpix
- Rozšířený teplotní rozsah -20 °C až 400 °C s automatickým nebo manuálním rozpětím a s přesností ±2 °C nebo 2 %
- Teplotní citlivost 60 mK
- Spektrální pásmo 8 až 14 μm
- Standardní barevné spektrum s možností nastavení až 6 palet (tavené železo, modročervená, vysoký kontrast, žlutá, horký kov, stupně šedi)
- Korekce emisivity, kompenzace odražené teploty pozadí na obrazovce
Objektivy a jejich parametry
- Zorné pole 50°x 38°
- Minimální vzdálenost ostření 50 cm s pevným ohniskem
- Prostorové rozlišení 7,6 mRad a poměr vzdálenosti k místu měření 130:1
Komunikace a ukládání dat
|
|
|
|
|
|
|
Další funkce a parametry
- Provoz na Li-Ion akumulátor (s nezávislým indikátorem nabítí na akumulátoru)
- Dobou provozu ≥ 5 hodin (bez WiFi)
- Dobíjení na plnou kapacitu za cca. 2,5 hodiny
- Současné nabíjení dvou akumulátorů v nabíjecí stanici (volitelné příslušenství)
- Možnost provozu s napájením z elektrické sítě pomocí adaptéru
- Funkce automatického vypnutí s volbou časové prodlevy a možností deaktivace
- Zachycování obrazu, kontrola a možnosti ukládání jednou rukou
- Robustní konstrukce, ergonomický design
- Vysoký stupeň krytí IP54
- Mechanická odolnost na pád z 2 m
- Provozní teplota -10 až 50 °C
- Rozměry: 26,7 cm × 10,1 cm × 14,5 cm
- Hmotnost: 0,72 kg
- Záruka na hlavní přístroj: 24 měsíců
Služby nabízené k námi dodaným kamerám
- Předvedení přístroje na vybraném místě v kanceláři nebo na vašem zařízení s ukázkou funkcí a příslušenství
- Předvedení software přístroje (pokud je součástí dodávky)
- Konzultace vhodnosti jednotlivých typů s doporučením
- Školení obsluhy přístroje po jeho dodání kvalifikovaným technikem
- Vystavení certifikátu o školení
SOFTWARE PRO PŘÍSTROJ
|
||
|
||
|
Součástí systému Fluke Connect
- nejrozsáhlejší vzájemně propojený systém přenosných přístrojů - více jak 50 různých zařízení - jednoúčelové moduly, multimetry, termokamery, měřiče vibrací, kalibrátory, analyzátory sítí, revizní přístroje ...
- data z měřicích zařízení mohou být přenášena do mobilních zařízení (mobilní telefon, tablet) pomocí bezdrátové technologie a volně dostupné aplikace
- zobrazení měřených hodnot v reálném čase
- ukládání dat do internetového uložiště (Fluke Cloud)
- sdílení dat se členy jednoho týmu v reálném čase
- bezdrátové měření umožňuje bezpečné a pohodlné měření v nepřístupných místech
Funkce:
TrendItTM - záznam měření do grafu a sdílení v týmu
AUTORECORDTM - ukládání dat stiskem jednoho tlačítka
EQUIPMENTLOGTM - tvorba databáze přístrojů, třídění a přiřazování
uložených měření k daným zařízením. Sdílení mezi členy týmu
SHARELIVETM - funkce videohovorů mezi členy jednoho týmu
Technické údaje
Parametry
Konstrukce termokamery | Ruční pistolová |
---|---|
Detektor | |
Rozlišení detektoru | 120 x 90 |
Spektrální rozsah | 8 - 14 μm |
Zorné pole | 50° x 38° |
Vyměnitelný objektiv | Ne |
Měření teploty | |
Prostorové rozlišení | 7,6 mrad |
Teplotní rozsah | -20 °C … 400 °C |
Teplotní citlivost | 60 mK |
Přesnost | ±(2 °C + 2 %) |
Nastavení rozsahu | automatické |
Snímky | |
Typ zaostření | bez manuálního ostření |
IR spektrum | Ano |
Počet palet pro IR zobrazení | 6 |
Viditelné spektrum | Ano |
Min. vzdálenost zaostření | 50 cm |
Prolínání obrazu - IR-Fusion | Ano |
Funkce PIP (obraz v obraze) | Ne |
Funkce | |
Izotermální analýza | Ano (software) |
Korekce emisivity | Ano |
Korekce vlhkosti | Ne |
Korekce teploty (pozadí) | Ano |
Korekce vzdálenosti | Ne |
Zaostření LaserSharp | Ne |
Korekce propustnosti | Ne |
Kompenzace paralaxy | Ne |
Uživatelské značky | Ano (software) |
Středový rámeček | Ano (software) |
Zobrazení MIN/MAX | Ano |
Zobrazení teploty bodu | Ano |
Funkce ALARM Hi | Ano |
Funkce ALARM Lo | Ano |
Displej / paměť / výstup | |
Displej | 3,5" |
Paměť | 4GB interní, MicroSD až 32 GB |
Formát záznamu | IS2/JPG |
Sekvence/teplotní triger | Ne |
Bezdrátový FC systém | Ano |
Bluetooth/Wifi | Ano |
Hlasové poznámky | Ne |
Textové poznámky | Ano |
Foto poznámky | Ne |
Všeobecné údaje | |
Laserový zaměřovač | Ne |
LED svítilna | Ne |
Dálkové ovládání | Ne |
Napájení | nabíjecí akumulátor Li-ion |
Doba provozu | 5 hod (nepřetržitá bez WiFi) |
Provozní teplota | -10 °C … 50 °C |
Provozní vlhkost | 10 % … 95 % |
Skladovací teplota | -40 °C … 70 °C |
Stupeň krytí | IP54 |
Hmotnost (včetně baterie) | 720 g |
Rozměry | 267 × 101 × 145 mm |
