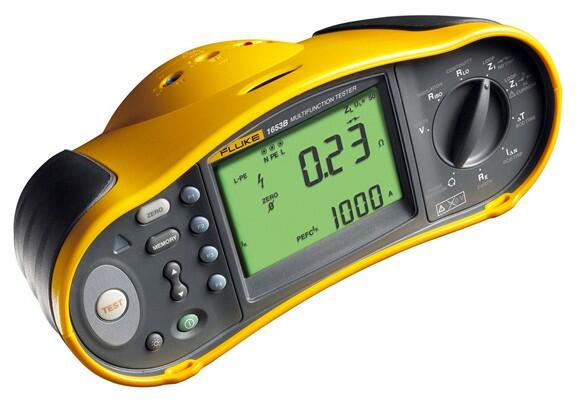

Fluke 1653 - Tester elektrických instalací

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Tester elektrických instalací dle EN 61557

Měří izolační odpory, zemní odpory, impedance smyčky, vnitřní odpor sítě, komplexní analýza proudových chráničů (typ A), měření nabíhajícím proudem, napětí, kmitočet, malé odpory, sled fází. Paměť pro 500 měření s přenosem do PC.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Nahrazeno produkty

Fluke 1663 - Tester elektrických instalací_1
Varianty: 3
Fluke 1663

Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě, uzemnění, analyzuje proudové chrániče A, AC, B a B+, napětí, kmitočet. Počítačové rozhraní a paměť.

44 550 Kč
53 905,50 Kč s DPH
Porovnání

Volitelné příslušenství k Fluke 1653 - Tester elektrických instalací

Fluke ES165X - Sada pro měření uzemnění
Sada pro měření zemního opdoru
ES165X
Brašna, 3 ks vodiče s krokosvorkou, 2 ks T-sondy
OBJ: FL.2104706
EAN: 0095969245074
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 920 Kč/ks
7 163,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství Fluke FVF-SC2 - Software
Software
FVF-SC2
FlukeView Forms Software + IR USB kabel
OBJ: FL.1576734
EAN: 0095969090483
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 920 Kč/ks
12 003,20 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Měření izolačních odporů do 1000 MΩ, zkušební napětí: 50, 100, 250, 500 a 1000 V
  • Měření doby vybavení a vybavovacího proudu proudových chráničů (typ A)
  • Měření zemního odporu třívodičovou metodou 62%
  • Měření impedance smyčky
  • Měření impedance smyčky L-PE a vnitřního odporu sítě L-N
  • Výpočet zkratového (L-PE) popř. poruchového proudu (L-N)
  • Měření zemního odporu
  • Měření malých odporů, test propojení
  • Měření sledu fází
  • Měření napětí, proudu, kmitočtu
  • Nastavitelné maximální dotykové napětí UL
  • Kompenzace vlastního odporu měřicích přívodů
  • Vnitřní paměť (500 měření)
  • IR rozhraní pro připojení PC
  • „Časové razítko“ přiřazení data a času k uložené naměřené hodnotě
  • Uživatelský SW jako volitelné příslušenství

Technické údaje

Parametry

Měření napětíano Ano
Měření proudube Ne
Měření kmitočtuano Ano
Izolační odpor testovací napětí50 V
100 V
250 V
500 V
1000 V
Izolační odpor test. napětí50 V … 1 kV
Izolační odpor10 kΩ … 1 GΩ
Impedance smyčkyano Ano
Impedance smyčky10 mΩ … 2 kΩ
Vnitřní odpor sítě10 mΩ … 2 kΩ
Výpočet zkratového proudu0 A … 50 kA
Selektivní měřeníbe Ne
Malé odporyano Ano
Malé odpory10 mΩ … 2 kΩ
Test. proud0,2 A
Zemní odporyano Ano
Měření zemních odporů0,1 Ω … 2 kΩ
Měření pomocí zemních sondano Ano
Selektivní měření s proud. sondoube Ne
Proudové chráničeano Ano
Typ testovaných proudových chráničůAC, AC/S, A, A/S
Jmenovitý vybavovací proud10, 30, 100, 300, 500, 1000mA
Nastavení násobku1/2, 1, 5
Měření doby vybaveníano Ano
Měření vybavovacího prouduano Ano
Měření dotykového napětíano Ano
Indikace sledu fázíano Ano
Paměťano Ano
Interní paměť500 měření
Rozhraníano Ano
Typ rozhraníIR RS 232
Elektrická bezpečnost CAT3
Stupeň krytí IP40
Dobíjecí bateriebe Ne
Napájení6x 1,5V AA
Hmotnost1,3 kg
Rozměry100 x 250 x 125


Měření izolačních odporů
Měřicí rozsah Zkušební napětí Přesnost
10 kΩ...50 MΩ 50 V ±(1,5% + 3 dig.)
100 kΩ...20 MΩ...100 MΩ 100 V ±(1,5% + 3 dig.)
100 kΩ...20 MΩ...200 MΩ 250 V ±(1,5% + 3 dig.)
100 kΩ...20 MΩ...200 MΩ...500 MΩ 500 V ±(1,5% + 3 dig.)
100 kΩ...200 MΩ...1000 MΩ 1000 V ±(1,5% + 3 dig.)
Měření napětí, kmitočtu
Měřicí rozsah Rozlišení Přesnost
0...500 V/50...60 Hz 0,1 V
Měření uzemnění
Měřicí rozsah Rozlišení Přesnost
0...200 Ω...2 kΩ 0,1...1 Ω ±(2% + 5 dig.)
Měření impedance
Měřicí rozsah Rozlišení Přesnost
0...20 Ω.. 200 Ω...2 kΩ 0,01...0,1...1 Ω ±(3% + 10 dig.)
Zkratový/poruchový proud: 0...50 kA
Měření malých odporů
Měřicí rozsah Rozlišení Přesnost
0...20 Ω...200 Ω...2 kΩ 0,01...0,1...1 Ω ±(1,5% + 3 dig.)
Měření proudových chráničů
Nastavitelný jmenovitý vybavovací proud 10, 30, 100, 300, 500, 1000 mA
Nastavitelný násobek IaN 1/2×, 1×, 5×
Typy testovaných chráničů typ AC bez zpoždění nebo se zpožděním
typ A bez zpoždění nebo se zpožděním
Testování proudem s fází 0° i 180°
Test nabíhajícím proudem
Proudový rozsah 50...110% jmenovitého proudu
Krok navýšení proudu 10% jmenovitého proudu
Doba zpoždění 300 ms/krok (standardní chrániče)
500 ms/krok (chrániče se zpožděním)
Všeobecná data
Zobrazení Velkoplošný podsvětelný LCD 2 × 1999 digitů
Vnitřní paměť 500 měření
Napájení 6× 1,5 V baterie AA
Elektrická bezpečnost ČSN EN 61010 - CAT III/600 V - 2
Stupeň krytí IP 40
Hmotnost cca 1,5 kg
Rozměry 100×250×125 mm
