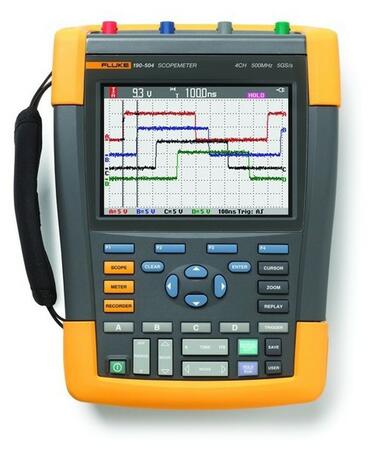

Fluke 190-504 - Digitální přenosný osciloskop
Čtyřkanálový scopmeter Fluke 190-504 se šířkou pásma 500 MHz
Přenosný čtyřkanálový bateriový osciloskop (scopemetr) s izolovanou architekturou a šířkou pásma 500 MHz.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Filip Dašek
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
Varianty: 4
Fluke 190-504-IIIDigitální přenosný osciloskopPřenosný čtyřkanálový bateriový osciloskop (scopemetr) s izolovanou architekturou a šířkou pásma 500 MHz s integrovaným multimetrem a záznamníkem. USB a Wifi komunikace.
Volitelné příslušenství k Fluke 190-504 - Digitální přenosný osciloskop
kniha Fluke ZDARMA
Odstraňování problémů u motorů a pohonůNaučte se efektivně měřit s osciloskopy a analyzovat problémy na motorech a pohonech.
Kniha na 108 stranách názorně představuje na praktických příkladech možnosti a funkce osciloskopů při diagnostice zařízení.
Při zakoupení osciloskopu obdržíte tuto knihu jako malý dárek ZDARMA.
Kniha na 108 stranách názorně představuje na praktických příkladech možnosti a funkce osciloskopů při diagnostice zařízení.
Při zakoupení osciloskopu obdržíte tuto knihu jako malý dárek ZDARMA.

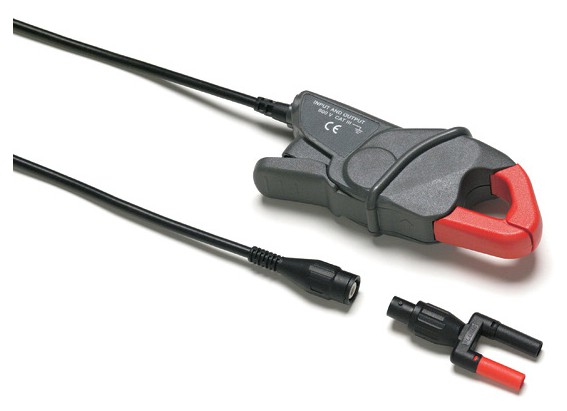

Převodník klešťový
i5sKlešťový převodník i5s 1 ks
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2508467
EAN: 0095969308656
Záruka: 12 m.
Není skladem
Prověříme pro Vás
21 260 Kč/ks
25 724,60 Kč s DPH
+-
Převodník klešťový
i200s200A AC, BNC, otvor 20 mm, 600 V CAT III
OBJ: FL.664760
EAN: 0095969063944
Záruka: 12 m.
Není skladem
Prověříme pro Vás
10 580 Kč/ks
12 801,80 Kč s DPH
+-
Převodník klešťový
i400sKlešťový převodník i400s 1 ks
AC rozsah 1 A ... 400 A
Průměr otvoru ø32 mm, připojení BNC samec, 600V CAT IV
Zjistit více
AC rozsah 1 A ... 400 A
Průměr otvoru ø32 mm, připojení BNC samec, 600V CAT IV
Zjistit více
OBJ: FL.2277202
EAN: 0095969268585
Záruka: 12 m.
Není skladem
Prověříme pro Vás
11 420 Kč/ks
13 818,20 Kč s DPH
+-
Převodník klešťový
i1000s1000A AC, BNC, otvor 54 mm, 600V CAT III
OBJ: FL.1568487
EAN: 0095969090476
Záruka: 12 m.
Není skladem
Prověříme pro Vás
25 500 Kč/ks
30 855 Kč s DPH
+-
Převodník klešťový
i3000s3000A AC, BNC, otvor 64 mm, 600V CAT III
OBJ: FL.657202
EAN: 0095969062022
Záruka: 12 m.
Není skladem
Prověříme pro Vás
30 600 Kč/ks
37 026 Kč s DPH
+-
Převodník pružný
i3000s flex-24Pružný převodník i3000s flex-24 1 ks, AA baterie 2ks, adaptér BNC-4mm 1ks
AC rozsah 1 A ... 3000 A
Délka převodníku 61cm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 1 A ... 3000 A
Délka převodníku 61cm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2584888
EAN: 0095969345057
Záruka: 12 m.
Není skladem
Prověříme pro Vás
19 500 Kč/ks
23 595 Kč s DPH
+-
Převodník pružný
i3000s flex-36Pružný převodník i3000s flex-36 1 ks, AA baterie 2ks, adaptér BNC-4mm 1ks
AC rozsah 1 A ... 3000 A
Délka převodníku 91,5cm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 1 A ... 3000 A
Délka převodníku 91,5cm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2584901
EAN: 0095969345071
Záruka: 12 m.
Není skladem
Prověříme pro Vás
23 330 Kč/ks
28 229,30 Kč s DPH
+-
Převodník pružný
i6000s flex-24Pružný převodník i6000s flex-24 1 ks, AA baterie 2ks, adaptér BNC-4mm 1ks
AC rozsah 1 A ... 6000 A
Délka převodníku 61cm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 1 A ... 6000 A
Délka převodníku 61cm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2840311
EAN: 0095969401258
Záruka: 12 m.
Není skladem
Prověříme pro Vás
25 500 Kč/ks
30 855 Kč s DPH
+-
Popis výrobku
- Čtyři izolované kanály se šířkou pásma 500 MHz
- Max. reální vzorkovací kmitočet 5 GS/s
- Vstupní citlivost 2 mV/div...100 V/div
- Rozsah časové základny 10 ns/div...2 min/div
- Indikace změny v el. obvodu (glitch) až 8 ns
- Tři režimy záznamů: Scope, Scope Record Roll a TrendPlot
- Čtyřkanálový multimetr se zobrazením 999 digitů
- Měření AC, DC a AC+DC napětí do 1 000 V
- Měření AC, DC a AC+DC proudů (dle proudových převodníků)
- Měření kmitočtu, střídy, výkonů (W, VA, VAr), PF, fáze, teploty (s teplotním čidlem)
- Další měřicí funkce: Vpeak min, Vpeak max, Vpeak-peak, doba náběžné hrany, doba sestupné hrany, PF, šířka pulzu, střída, dBV, dBm, VPWM AC, VPWM AC+DC
- Specielní měřicí funkce: proud, napětí a výkon za čas určený rozpětím kurzorů (mA*s, V*s, W*s)
- Zobrazení pomocí LC displeje s vysokou světlostí
- Rozlišení displeje 320 x 240 bodů
- Napájení z Li-ion baterie s výdrží až 7 hodin
- Vysoké krytí a nízká hmotnost přístroje
- Elektrická bezpečnost CAT IV/600 V
- 3 roky záruka
Technické údaje
Parametry
| Typ | Digitální |
|---|---|
| Zobrazení | LCD |
| Šířka pásma | 500 MHz |
| Počet vstupů | 4 |
| Izolované vstupy |  Ano |
| Vzorkovací rychlost | 5 GS/s |
| Opakované děje | 5 GS/s |
| Vertikální rozlišení | 8 Bit |
| Citlivost vstupu / dílek | 2 mV … 100 V |
| Časová základna / dílek | 0,01 µs … 120 s |
| Multimetr | Ano |
| Analýza sběrnic - BUSHealth |  Ne |
| Rozhraní NFC | Ne |
| Provoz na baterie | Ano |
| El. bezpečnost CAT | 4 |
| Poznámka | Velikost paměti je 10 000 vzorků na kanál pro režim osciloskopu a 30 000 vzorků pro režim ScopeRecord |
