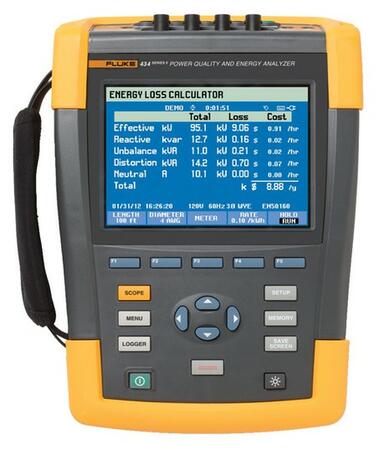

Fluke 434-II - Třífázový analyzátor elektrických sítí
Identifikujte problémy kvality elektrické energie rychleji, bezpečněji a podrobněji
Ucelený přístroj pro vyhledávání poruch. Měří prakticky každý parametr energetického systému. Zachycuje události jako poklesy a překmity, přechodná přepětí, přerušení a rychlé napěťové výkyvy.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Nahrazeno produkty
Varianty: 4
Fluke 1775Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Varianty: 2
Fluke 1773Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Varianty: 4
Fluke 1777Analyzátor kvality elektrické energieZáznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání, napájení z měřené instalace, Rozhraní USB, LTE, WiFi, Ethernet. GPS synchronizace, AUX vstup
Volitelné příslušenství k Fluke 434-II - Třífázový analyzátor elektrických sítí
Svorka magnetická
XMA-7 černáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
+-
OBJ: FL.4589220
EAN: 0095969779043
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 620 Kč/ks
4 380,20 Kč s DPH
+-
Příslušentví pro Fluke 43x
i430-FLEXI-TF-II6000A AC, BNC, délka 61 cm, 600 V CAT IV
OBJ: FL.4531725
EAN: 0095969757898
Záruka: 12 m.
Není skladem
Prověříme pro Vás
16 060 Kč/ks
19 432,60 Kč s DPH
+-
Příslušentví pro Fluke 43x
i430-FLEXI-TF-II-4PKSet 4 ks, 6000A AC, BNC, délka 61 cm, 600 V CAT IV
OBJ: FL.4531733
EAN: 0095969757904
Záruka: 12 m.
Není skladem
Prověříme pro Vás
48 830 Kč/ks
59 084,30 Kč s DPH
+-
Převodník klešťový
i5sKlešťový převodník i5s 1 ks
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2508467
EAN: 0095969308656
Záruka: 12 m.
Není skladem
Prověříme pro Vás
21 670 Kč/ks
26 220,70 Kč s DPH
+-
Převodník klešťový
i5sPQ3Klešťový převodník i5s 3 ks
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
AC rozsah 10 mA ... 6 A
Průměr otvoru ø15 mm, připojení BNC samec, 600V CAT III
Zjistit více
OBJ: FL.2457508
EAN: 0095969293815
Záruka: 12 m.
Není skladem
Prověříme pro Vás
51 960 Kč/ks
62 871,60 Kč s DPH
+-
Převodník klešťový
i400sKlešťový převodník i400s 1 ks
AC rozsah 1 A ... 400 A
Průměr otvoru ø32 mm, připojení BNC samec, 600V CAT IV
Zjistit více
AC rozsah 1 A ... 400 A
Průměr otvoru ø32 mm, připojení BNC samec, 600V CAT IV
Zjistit více
OBJ: FL.2277202
EAN: 0095969268585
Záruka: 12 m.
Není skladem
Prověříme pro Vás
11 650 Kč/ks
14 096,50 Kč s DPH
+-
Převodník klešťový
i1000s1000A AC, BNC, otvor 54 mm, 600V CAT III
OBJ: FL.1568487
EAN: 0095969090476
Záruka: 12 m.
Není skladem
Prověříme pro Vás
25 980 Kč/ks
31 435,80 Kč s DPH
+-
Převodník klešťový
i3000s3000A AC, BNC, otvor 64 mm, 600V CAT III
OBJ: FL.657202
EAN: 0095969062022
Záruka: 12 m.
Není skladem
Prověříme pro Vás
31 180 Kč/ks
37 727,80 Kč s DPH
+-
Popis výrobku
- Ucelené třífázové přístroje pro vyhledávání poruch: měří prakticky každý parametr energetického systému: napětí, proud, frekvenci, výkon, spotřebu energie, nevyvážení a flicker (mihotání světel), harmonické a vyšší harmonické. Zachycují události jako poklesy a překmity, přechodná přepětí, přerušení a rychlé napěťové výkyvy.
- Funkce Logger: zaznamenejte potřebné detaily. Podrobné dlouhodobé zaznamenávání konfigurovatelné uživatelem vám umožní odečty MIN, MAX a AVG hodnot až 100 parametrů na všech čtyřech fázích s volitelným časem pro průměrování už od 0,5 sekundy. K dispozici je paměť postačující pro záznam 400 parametrů s 1 minutovým rozlišením po dobu až jednoho měsíce.
- 4 kanály: současně měří napětí a proud na všech třech fázích a nulovém vodiči
- Funkce AutoScaling: jednodušší analýza vývoje s automatickou změnou poměrů svislé osy. Křivky průběhů se nyní budou zobrazovat na celém displeji.
- Automatické zobrazení přechodových jevů: automaticky zachytí až 40 poklesů, překmitů, přerušení nebo přechodových, nahodilých jevů
- Splňují přísné kategorie 600 V CAT IV, 1000 V CAT III, bezpečnostní standard, který je požadován při měření na začátku elektrické instalace
- Robustní, ruční přístroje pracují více než 7 hodin na přiložený NiMH akumulátor. Z menu ovládaný interface zjednodušuje provoz.
- Poskytují možnosti rozsáhlé analýzy údajů. Kurzory a zoom se mohou používat „naživo“ během provádění měření, nebo „offline“ na uložené naměřené údaje. Uložené údaje mohou být také převedeny do PC pomocí softwaru FlukeView.
- Kompletní balení obsahuje vše, co je třeba k okamžitému měření: 4 proudové kleště, 5 napěťových měřicích kabelů a svorek, síťový adaptér/nabíječku a skořepinový kufřík.
- Vyhovují standardům měření dle IEC 61000-4-30
Rozšířené informace
| Napětí/Proud/Kmitočet | Měřicí rozsah | Přesnost |
| Vrms (AC+DC) | 1...1000 V | ±0,5 % z Vjm. |
|---|---|---|
| Všp. | 1...1400 V | 5 % z Vjm. |
| Činitel amplitudy (CF) | 1,0... > 2,8 | ±5 % |
| Arms (AC+DC) | 0...20 000 A | ±1% ±5 číslic |
| Špička | 0...5500 A | 5 % |
| Činitel amplitudy (CF) | 1...10 | ±5 % |
| Hz ... 50Hz (jmenovitých) | 42,50...57,50 Hz | ±0,01 % z Vjm. |
| Poklesy a překmity | Měřicí rozsah | Přesnost |
| Vrms (AC+DC)2 | 0,0...200 % z Vjm. | ±1% z Vjm. |
| Arms (AC+DC)2 | 0...20 000 A1 | ±2 % ±10 číslic |
| Harmonické | Měřicí rozsah | Přesnost |
| Harmonická (n = vyšší n tá harmonická) | DC, 1...50; (Vyp., 1..49) měřeno poměrově k základní nebo k celkové rms | |
| Vrms | 0,0...1000 V | ±5 % ±2 číslice |
| Arms | 0,0...4000 mV x převodový poměr kleští | ±5 % ±5 číslic |
| Watů | záleží na převodovém poměru kleští | ±5 % ±n×2 % z hodnoty ± 10 číslic |
| DC(ss) napětí | 0...1000 V | ±5 % ±10 číslic |
| THD(celkové harmonické zkreslení) | 0,0...100,0 % | ±2,5 % |
| Hz | 0...3500 Hz | ±1 Hz |
| Fázový posun | -360°...0° | ±n×1,5° |
| Výkon a energie | Měřicí rozsah | Přesnost |
| Watt, VA, VAR | 1,0...20,00 MVA1 | ±1,5 % ±10 číslic |
| kWh, kVAh, kVARh | 00,00...200,0 GVAh1 | ±1,5 % ±10 číslic |
| Účiník / Cos φ / DPF | 0...1 | ±0,03 |
| Flicker (mihotání světel) | Měřicí rozsah | Přesnost |
| Pst (1min), Pst, Plt, PF5 | 0,00...20,00 | ±5 % |
| Nevyvážení | Měřicí rozsah | Přesnost |
| Volty | 0,0...5,0 % | ±0,5 % |
| Proud | 0,0...20 % | ± 1 % |
| Zachycení náhodných výkyvů | Měřicí rozsah | Přesnost |
| Volty | ± 6000 V | ±2,5 % z Vrms |
| Minimální doba detekce | 5 µs (200 kS/s vzorkování) | |
| Nárazový režim | Měřicí rozsah | Přesnost |
| Arms (AC+DC) | 0,000...20,00 kA1 | ±1 % z hodnoty ±5 číslic |
| Doba nárazového režimu (volitelná) | 7,5 s...30 min | ±20 ms (F jm. = 50 Hz) |
| Vstupy | |
| Počet vstupů | 4 napěťové a proudové (3 fáze + nulový vodič) |
|---|---|
| Maximální vstupní napětí | 1000 Vrms (6 kV špička) |
| Maximální vzorkovací rychlost | 200 kS/s na každý kanál současně |
| AutoTrend záznam | |
| vzorkování | až 100 odečtů/s nepřetržitého vzorkování na kanál |
| Paměť | až 3600 míst pro každý odečet min, max a avg. |
| Čas záznamu | až 450 dní |
| Zoom | až 12× horizontálního zoomu |
| Obecné | |
| Paměť | 8 MB |
| Standardy | IEC61000-4-30 třídy A; EN50160; IEC 61000-4-15; IEC 61000-4-7 |
| Provozní výdrž baterií | > 7 hodin s akumulátory NiMH |
| Dobíjecí doba akumulátorů | běžně 4 hodiny |
| Bezpečnost | EN61010-1 (2. vydání) stupeň znečištění 2; 1000 V CAT III / 600 V CAT IV |
| Korpus přístroje | robustní, nárazuvzdorný s integrovaným ochranným pouzdrem, krytí IP51 (odolný vůči prachu a kapající vodě) |
| Náraz / Vibrace | 30 g / 3 g podle MIL-PRF-28800F třídy 2 |
| Provozní teplota | 0...+50 °C |
| Rozměry (VxŠxD) | 256×169×64 mm |
| Hmotnost | 1,1 kg |
| Záruka | 3 roky |
