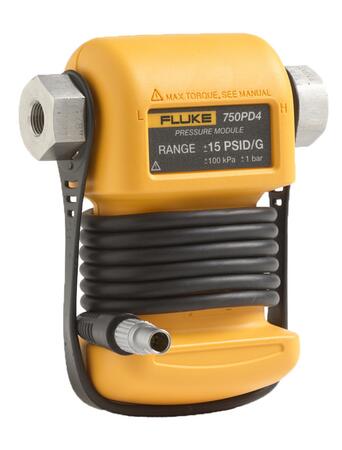

Fluke 750P/750R/750PEX - Tlakové moduly
Přesné tlakové moduly pro kalibrátory řad Fluke 750 a 720
Přesné tlakové moduly pro kalibrátory řad Fluke 750 a 720. Rozšiřují rozsahy měření tlaku. Modely pro kalibrační, rozdílové, dvourozsahové, absolutní a vakuové měření

Varianty k produktu Fluke 750P/750R/750PEX - Tlakové moduly (56)
Volitelné příslušenství k Fluke 750P/750R/750PEX - Tlakové moduly

1 rok služby Fluke Premium Care pokrývající přístroj Fluke 750PM (ne Ex verze)
Pro již zakoupené přístroje
Služba Fluke Premium Care

3 roky služby Fluke Premium Care pokrývající přístroj Fluke 750PM (ne Ex verze)
Pro již zakoupené přístroje
Služba Fluke Premium Care

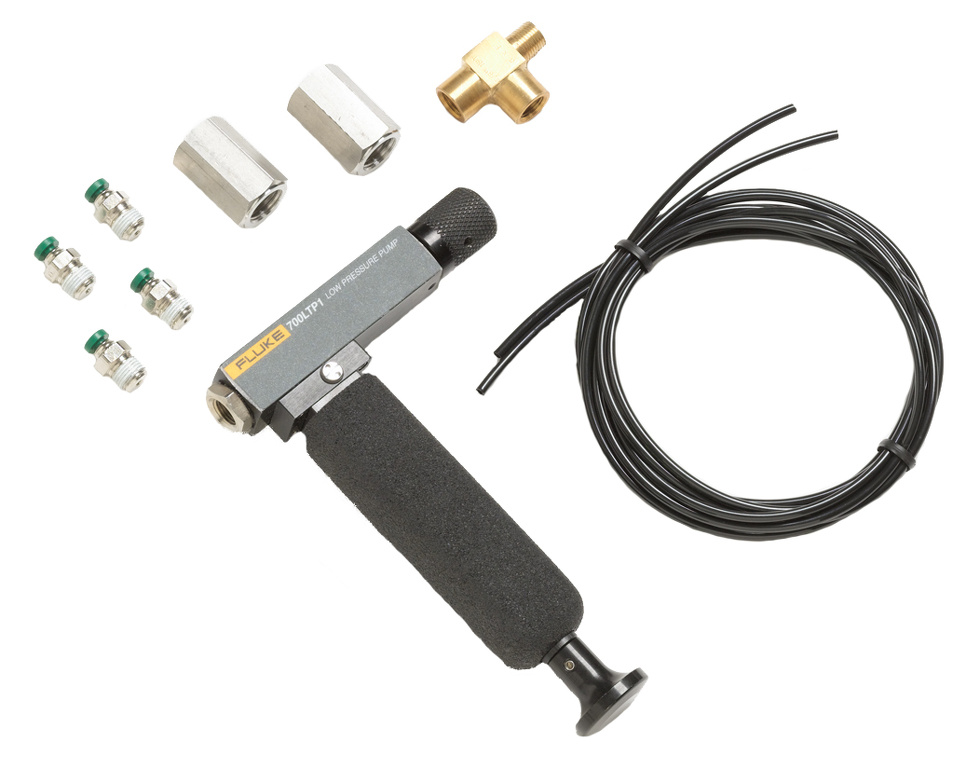

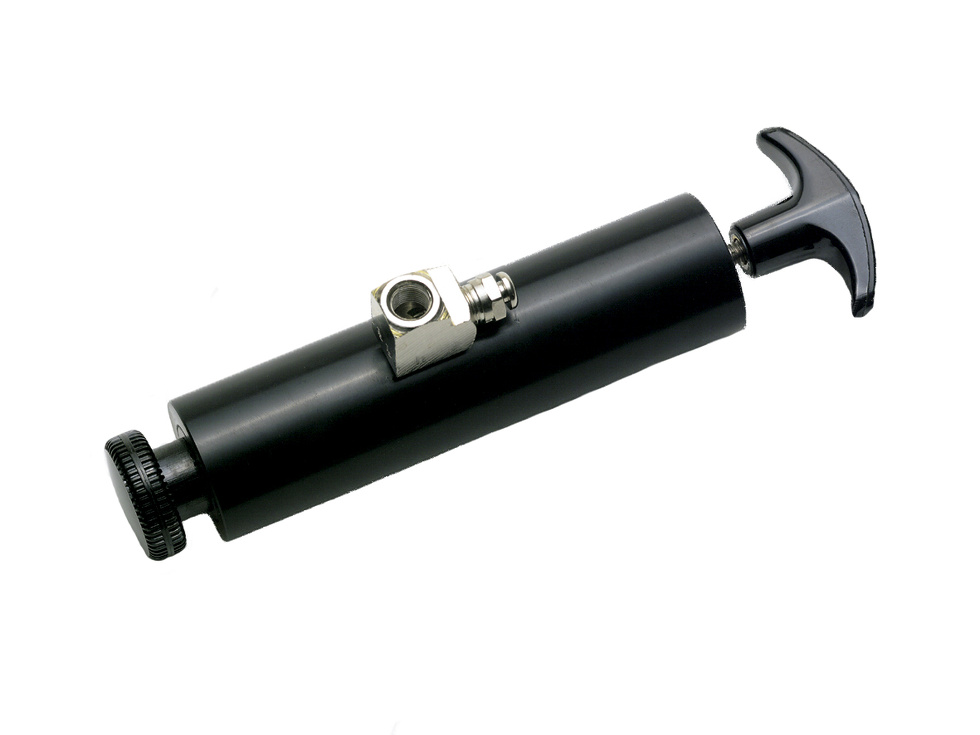

Dodávka: 1ks pumpa 700LTP-1, 2ks hadice 1m, 1ks 1/8" T-spojka, 4ks 1/8" rychlospojka, 2ks adaptér 1/8" NPT samice na 1/4" BSP samice
Zjistit více

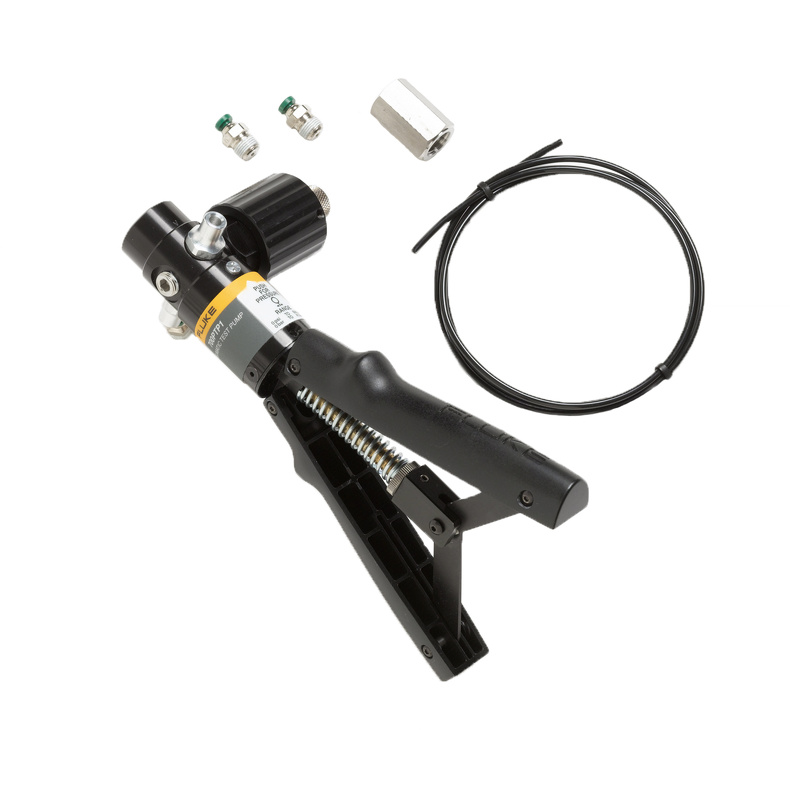

Dodávka: 1ks pumpa 700PTP-1, 1ks hadice 1m, 1ks adaptér 1/4" NPT samec na 1/4" BSP samice, 2ks 1/8" NPT rychlospojka, 1ks adaptér 1/8" NPT samice na 1/4" BSP samice
Zjistit více

Nerezová ocel a nylon

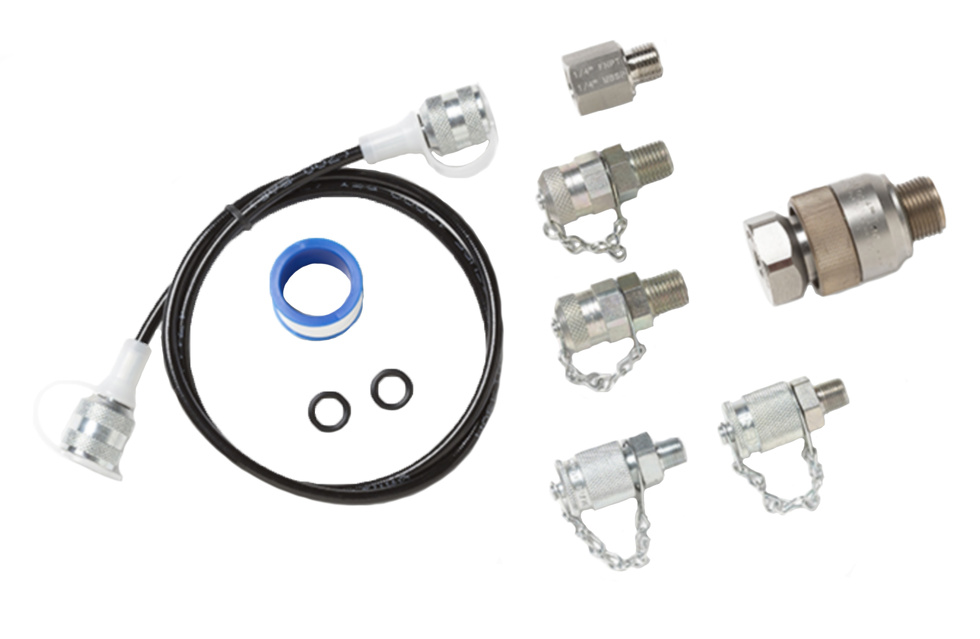

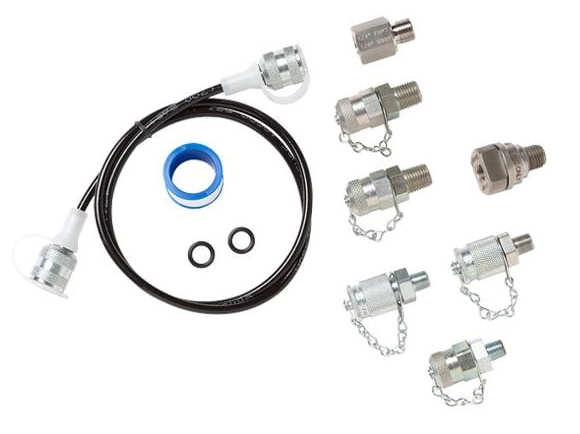

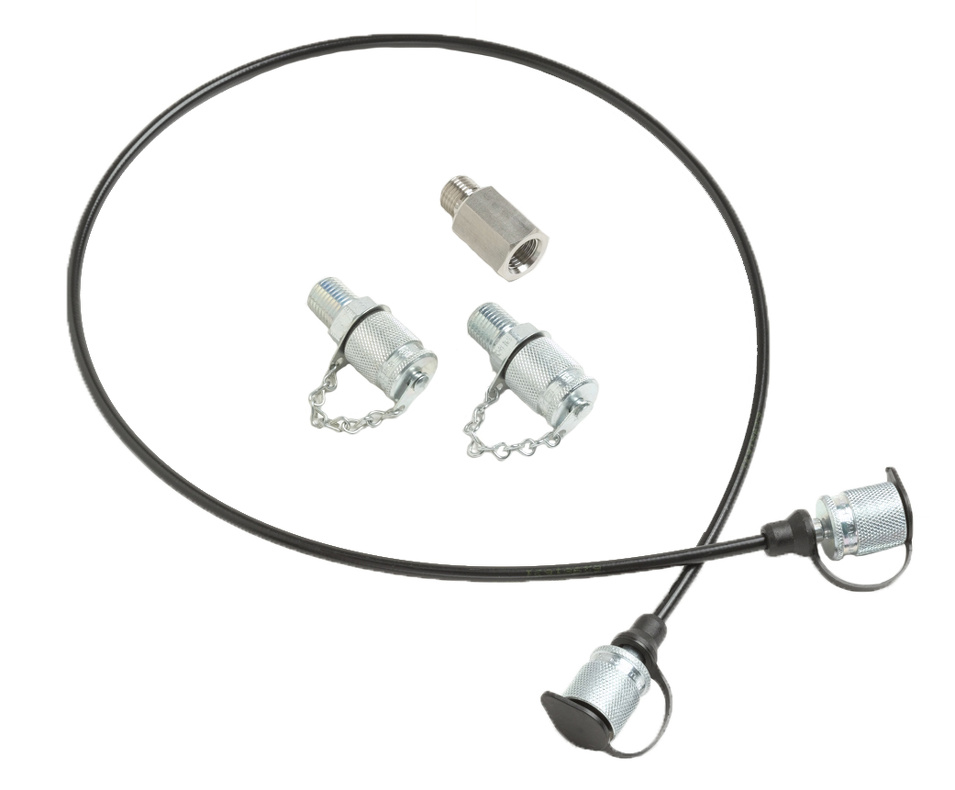

Dodávka: 1ks hadice 0,8m s konektory 1/4" NPT samice, 2ks adaptér 1/4" NPT samec na 1/4" NPT samec (včetně záslepek), 1ks adaptér 1/4" NPT samice na 1/4" BSP samec

Dodávka: 1ks pumpa 700HTP-2, 2ks adaptér 1/4" NPT samec na 1/4" BSP samice, 1ks adaptér 1/4" NPT samec na 1/4" NTP samec, 1ks adaptér 1/4" NPT samec na 1/8" NTP samec
Zjistit více

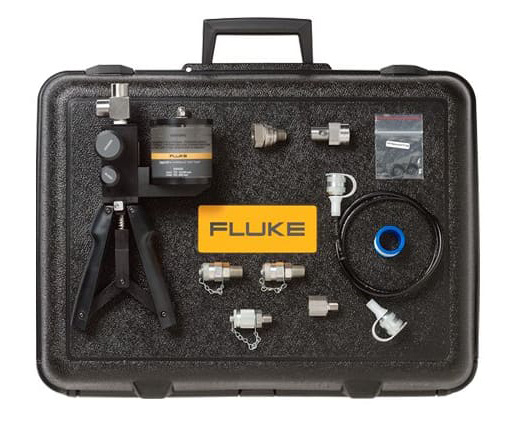

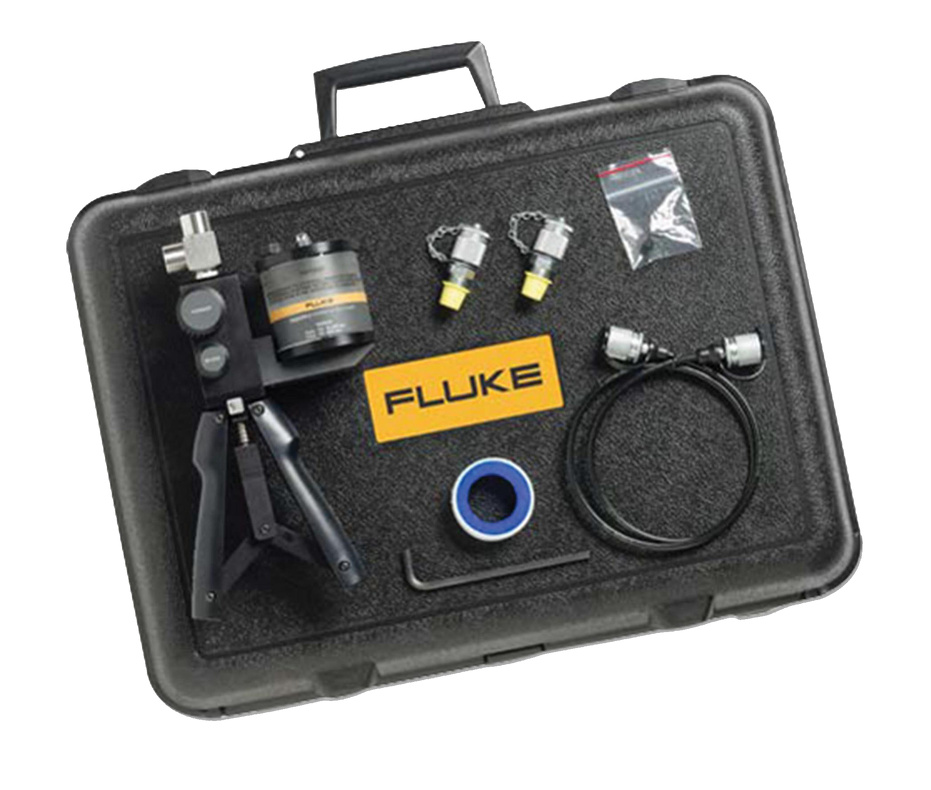

Dodávka: 1ks pumpa 700HTP-2, 1ks hadice, 2ks adaptér 1/4" NPT samice na 1/4" NPT samec (včetně záslepek), 2ks adaptér 1/4" NPT samec na 1/4" BSP samice, 1ks adaptér 1/4" NPT samice na 1/4" BSP samec, 2ks náhradní HTP Okroužky, 1ks páska, 1ks klíč, 1ks kufr
Zjistit více

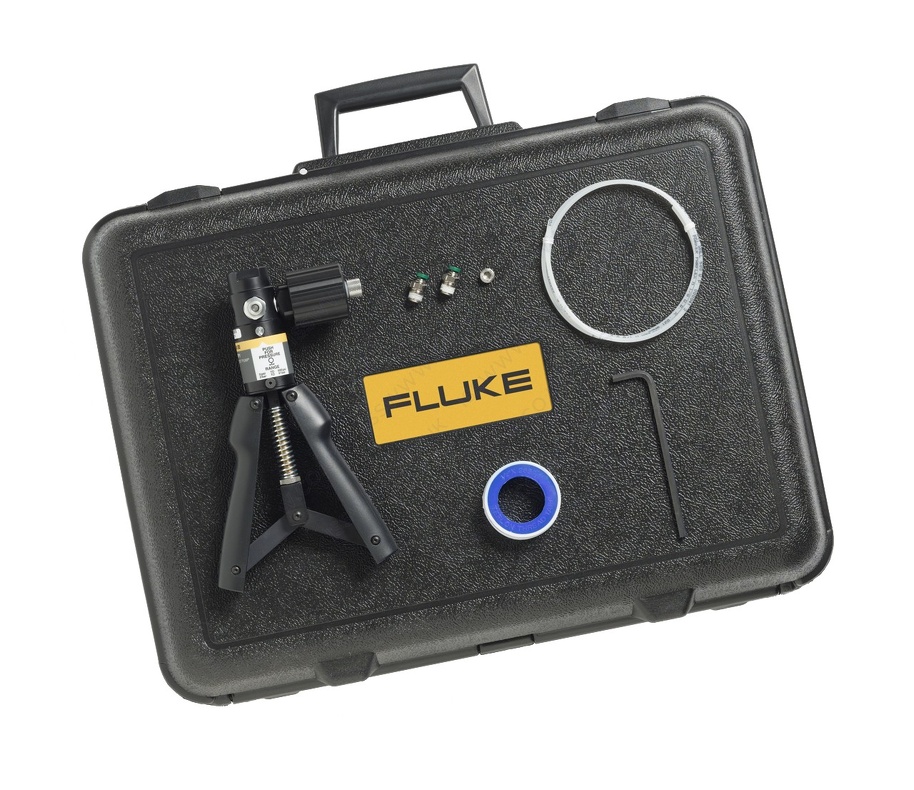

Dodávka: 1ks pumpa 700PTP-1, 1ks hadice 1m, 2ks 1/8" NPT rychlospojka, 1ks adaptér 1/4" NPT samice na 1/4" BSP samec, 1ks adaptér 1/8" NPT samice na 1/4" BSP samice, 1ks páska, 1ks klíč, 1ks kufr
Zjistit více

Dodávka: 1ks pumpa 700PTP-1,
1ks hadice 1m, 2ks adaptér 1/4" NPT samice na 1/4" NPT samec (včetně záslepek), 2ks 1/8" NPT rychlospojka, 1ks adaptér 1/4" NPT samice na 1/4" BSP samec, 1ks adaptér 1/8" NPT samice na 1/4" BSP samice, 1ks adaptér 1/4" NPT samec na 1/8" NPT samec, 1ks adaptér 1/4" NPT samec na M16/2.0, 1ks páska, 1ks klíč, 1ks kufr
Zjistit více
Popis výrobku
Přesné tlakové moduly řad Fluke 750P a 750R
Řada 50 tlakových modulů pokrývá kalibraci tlaku od 0 do 1 v H20 až po 10 000 psi (2,5 mbar až 690 bar).

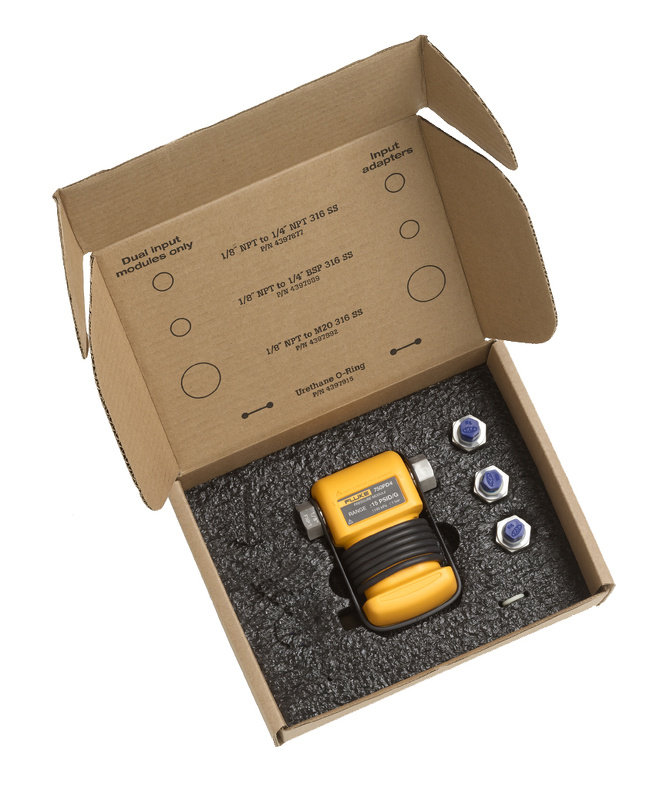

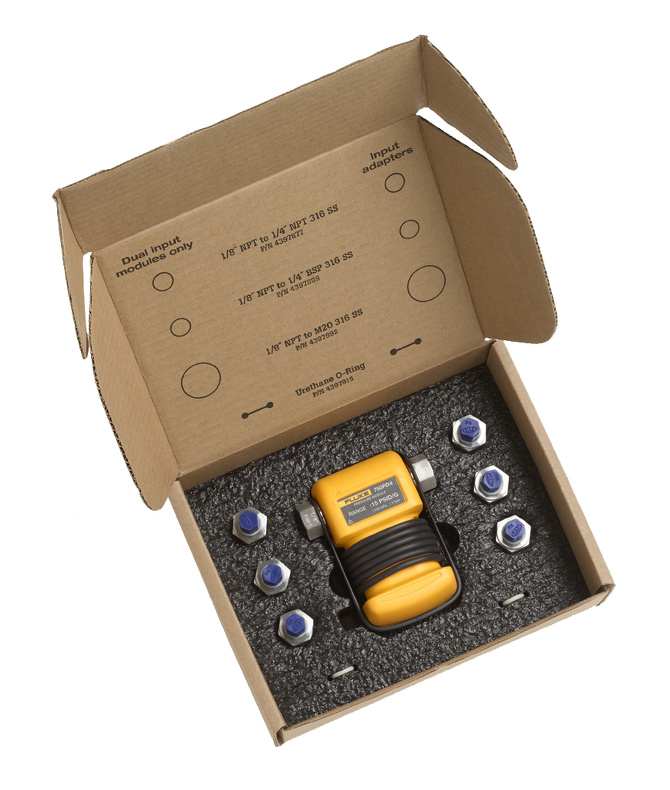

Přetlakové moduly mají jeden vstup a měří tlak vzhledem k atmosférickému tlaku. Rozdílové tlakové moduly mají dva vstupy a měří rozdíl tlaku mezi nimi. Každý modul má jasně vyznačen rozsah tlaku a kompatibilitu médií. Všechny moduly jsou dodávány s adaptéry NPT, BSP (metrické) a M20.
Tlakové moduly Fluke řady 750P jsou vysoce přesné a jejich specifikace, které platí v teplotách od 0 °C do 50 °C (od 32 °F do 122 °F), je odlišují od ostatních tlakových kalibrátorů. Mnoho z rozsahů má celkovou nejistotu pouze 0,04 % celé stupnice a referenční nejistotu 0,01 % celé stupnice (viz tabulku specifikací).
To je možné díky inovativnímu využití matematiky a výkonu mikroprocesorů jednotlivých modulů. Tlakové moduly Fluke obsahují křemíkové piezorezistorové snímače, které jsou tvořeny odporovým můstkem zasazeným v křemíkové membráně. Tlak aplikovaný na membránu způsobí změnu vyvážení můstku, která je úměrná aplikovanému tlaku. Změna vyvážení můstku není lineární a je velmi závislá na teplotě. Protože jsou však tyto vlivy relativně stabilní v čase a ke změnám podmínek dochází opakovaně, jsou snímače pečlivě charakterizovány.
Během výroby jsou snímače tlakových modulů Fluke změřeny (teplota a tlak) v několika bodech. Matematickými metodami se vypočítají koeficienty, které jsou pro daný tlakový modul jedinečné a ty se uloží do paměti modulu.
Každý modul má vlastní mikroprocesor, pomocí kterého spouští měřící obvody a digitálně komunikuje s kalibrátorem. Po připojení ke kalibrátoru se koeficienty nahrají z tlakového modulu do kalibrátoru. Potom, během měření tlaku, se hrubé hodnoty tlaku a teploty ze snímačů digitálně nahrají do kalibrátoru, kde se z těchto hrubých hodnot a z koeficientů odvodí a zobrazí odečet tlaku.
Hlavní parametry
- Digitální komunikace eliminuje chyby způsobené nekvalitními konektory a elektrickým rušením.
- Moduly jsou ze své podstaty teplotně kompenzované v rozsahu od 0 °C do 50 °C (od 32 °F do 122 °F)
- Moduly jsou plně zaměnitelné, protože veškerá měření probíhají v samotném tlakovém modulu a jsou pak odesílána do kalibrátoru v digitalizovanépodobě. Moduly jsou kalibrovány nezávisle na kalibrátoru a je možné je použít s libovolnými kalibrátory řady 740 a 750 nebo s kompatibilními kalibrátory řady 720 a 710. Každý modul má vlastní sériové číslo umožňující jejich nezávislé sledování.
- Mnoho z těchto modulů (viz tabulku) používá k izolaci snímače membránu z nerezové oceli. U těchto modulů je možné k vysokotlakému vstupu modulu připojit libovolné médium kompatibilní s nerezovou ocelí.

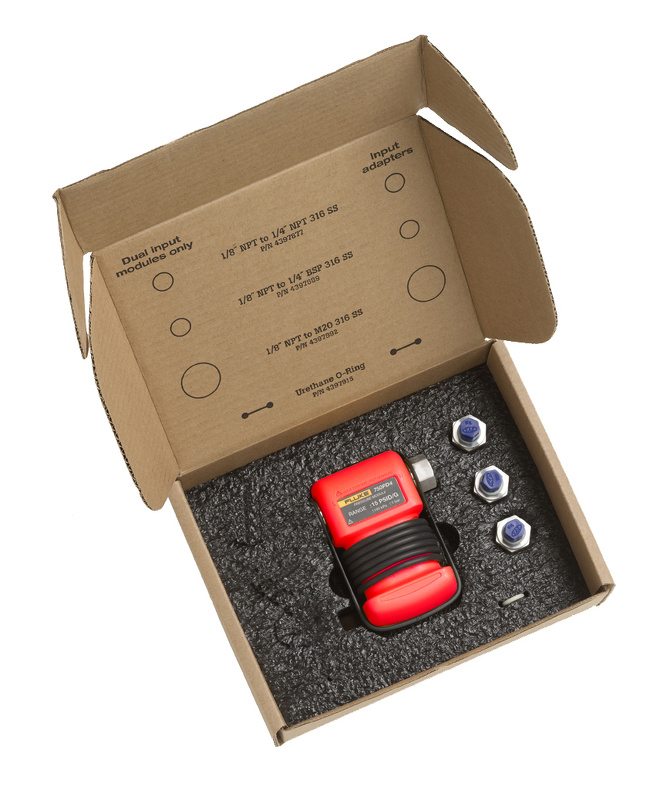

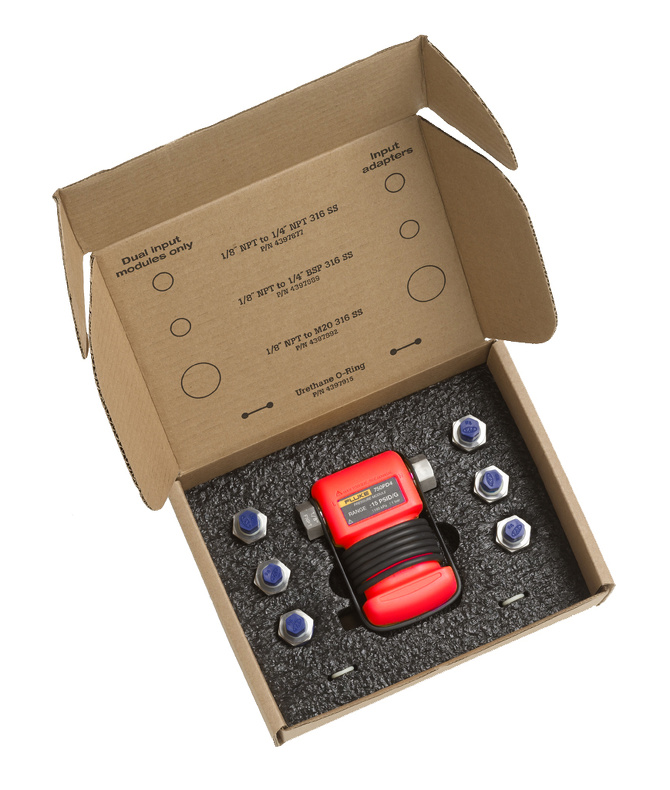

- Vybrané modely i v Ex provedení (červené ochrané pouzdro)
- Standardní výstup 1/8" NPT
- V dodávce redukce na BSP/ISO a M20
- Kabel délky 1m mezi modulem a kalibrátorem umožňuje pohodlné měření
- Záruka 3 roky (na hlavní přístroj)
Nabízené modely
- Rozdílové moduly
- Kalibrační moduly
- Vysokotlaké moduly
- Absolutní moduly
- Vakuové moduly
- Moduly s dvojím rozsahem
- Referenční moduly

Služby nabízené k námi dodaným přístrojům
- Konzultace vhodnosti jednotlivých typů s doporučením
- Poradenství se softwarem přístroje (pokud je součástí dodávky)
- Prodejní i poprodejní podpora
- Zajištění záručního i pozáručního servisu
- Zajištění pravidelných kalibrací
Rozšířené informace
Model
|
Ex provedení
|
Rozsah | Překročení rozsahu ** |
Médium vysokotlakého vstupu |
Médium nízkotlakého vstupu |
Nejistoty |
Rozdílové moduly | ||||||
750P00 |
NE |
0 až 1 palce H2O |
30x |
Suchý vzduch | Suchý vzduch |
viz. katalogový list a návod k obsluze |
750P01 | NE | 0 až 10 palců H2O 0 až 25 mbar |
3x | Suchý vzduch | Suchý vzduch | |
750P01EX* | ANO | 0 až 10 palců H2O 0 až 25 mbar |
3x | Suchý vzduch | Suchý vzduch | |
750P02 | NE |
0 až 1 psi |
3x | Suchý vzduch | Suchý vzduch | |
750P22 | NE | 0 až 1 psi 0 až 70 mbar |
3x | 316 SS | Suchý vzduch | |
750P03 | NE | 0 až 5 psi 0 až 350 mbar |
3x | Suchý vzduch | Suchý vzduch | |
750P23 | NE | 0 až 5 psi 0 až 350 mbar |
4x | 316 SS | Suchý vzduch | |
750P04 | NE | 0 až 15 psi 0 až 1 bar |
3x | Suchý vzduch | Suchý vzduch | |
750P24 | NE | 0 až 15 psi 0 až 1 bar |
4x | 316 SS | Suchý vzduch | |
750P24EX* | ANO | 0 až 15 psi 0 až 1 bar |
4x | 316 SS | Suchý vzduch | |
Kalibrační moduly | ||||||
750P05 | NE | 0 až 30 psi 0 až 2 bar |
4x | 316 SS | -- |
viz. katalogový list a návod k obsluze |
750P05EX* | ANO | 0 až 30 psi 0 až 2 bar |
4x | 316 SS | -- | |
750P06 | NE | 0 až 100 psi 0 až 7 bar |
4x | 316 SS | -- | |
750P06 EX* | ANO | 0 až 100 psi 0 až 7 bar |
4x | 316 SS | -- | |
750P27 | NE | 0 až 300 psi 0 až 20 bar |
4x | 316 SS | -- | |
750P27EX* | ANO | 0 až 300 psi 0 až 20 bar |
4x | 316 SS | -- | |
750P07 | NE | 0 až 500 psi 0 až 35 bar |
4x | 316 SS | -- | |
750P08 | NE | 0 až 1000 psi 0 až 70 bar |
3x | 316 SS | -- | |
750P09 | NE | 0 až 1500 psi 0 až 100 bar |
3x | 316 SS | -- | |
750P09EX* | ANO | 0 až 1500 psi 0 až 100 bar |
3x | 316 SS | -- | |
750P2000 | NE | 0 až 2000 psi 0 až 140 bar |
3x | 316 SS | -- | |
Vysokotlaké moduly | ||||||
750P29 | NE | 0 až 3000 psi 0 až 240 bar |
3x | 316 SS | -- |
viz. katalogový list a návod k obsluze |
750P29EX* | ANO | 0 až 3000 psi 0 až 240 bar |
3x | 316 SS | -- | |
750P30 | NE | 0 až 5000 psi 0 až 340 bar |
3x | 316 SS | -- | |
750P31 | NE | 0 až 10 000 psi 0 až 700 bar |
2x | 316 SS | -- | |
Moduly absolutního tlaku | ||||||
750PA3 | NE | 0 až 5 psia 0 až 350 mbar |
4x | 316 SS | -- |
viz. katalogový list a návod k obsluze |
750PA4 | NE | 0 až 15 psia 0 až 1 bar |
4x | 316 SS | -- | |
750PA4EX* | ANO | 0 až 15 psia 0 až 1 bar |
4x | 316 SS | -- | |
750PA5 | NE | 0 až 30 psia 0 až 2 bar |
4x | 316 SS | -- | |
750PA6 | NE | 0 až 100 psia 0 až 7 bar |
4x | 316 SS | -- | |
750PA27 | NE | 0 až 300 psia 0 až 20 bar |
4x | 316 SS | -- | |
750PA7 | NE | 0 až 500 psia 0 až 35 bar |
4x | 316 SS | -- | |
750PA8 | NE | 0 až 1000 psia 0 až 70 bar |
3x | 316 SS | -- | |
750PA9 | NE | 0 až 1500 psia 0 až 100 bar |
3x | 316 SS | -- | |
Moduly vakua | ||||||
750PV3 | NE | -5 psi -350 mbar |
4x | 316 SS | -- |
|
750PV4 | NE | -15 psi -1 bar |
4x | 316 SS | -- | |
Moduly s duálním měřením (- , +) | ||||||
750PD2 | NE | -1 až 1 psi -70 až 70 mbar |
4x | 316 SS | Suchý vzduch |
viz. katalogový list a návod k obsluze |
750PD3 | NE | -5 až 5 psi -350 až 350 mbar |
4x | 316 SS | Suchý vzduch | |
750PD10 | NE | -10 až 10 psi -700 až 700 mbar |
4x | 316 SS | Suchý vzduch | |
750PD4 | NE | -15 až 15 psi -1 až 1 bar |
4x | 316 SS | Suchý vzduch | |
750PD5 | NE | -15 až 30 psi -1 až 2 bar |
4x | 316 SS | Suchý vzduch | |
750PD50 | NE | -15 až 50 psi -1 až 3,5 bar |
4x | 316 SS | Suchý vzduch | |
750PD6 | NE | -15 až 100 psi -1 až 7 bar |
4x | 316 SS | Suchý vzduch | |
750PD7 | NE | -15 až 200 psi -1 až 14 bar |
4x | 316 SS | Suchý vzduch | |
750PD27 | NE | -15 až 300 psi -1 až 20 bar |
4x | 316 SS | Suchý vzduch | |
Referenční moduly 750R | ||||||
750R04 | NE | 0 až 15 psi 0 až 1 bar |
3x | Suchý vzduch | Suchý vzduch |
viz. katalogový list a návod k obsluze |
750R06 | NE | 0 až 100 psi 0 až 7 bar |
4x | 316 SS | -- | |
750R27 | NE | 0 až 300 psi 0 až 20 bar |
4x | 316 SS | -- | |
750R07 | NE | 0 až 500 psi 0 až 35 bar |
4x | 316 SS | -- | |
750R08 | NE | 0 až 1000 psi 0 až 70 bar |
3x | 316 SS | -- | |
750R29 | NE | 0 až 3000 psi 0 až 200 bar |
3x | 316 SS | -- | |
750R30 | NE | 0 až 5000 psi 0 až 340 bar |
3x | 316 SS | -- | |
750R31 | NE | 0 až 10000 psi 0 až 700 bar |
2x | 316 SS | -- | |
750RD5 | NE | -15 až 30 psi -1 až 2 bar |
4x | Suchý vzduch | -- | |
750RD6 | NE | -12 až 100 psi -0,8 až 7 bar |
4x | 316 SS | -- | |
750RD27 | NE | -12 až 300 psi -0,8 až 20 bar |
4x | 316 SS | -- |
*Jiskrově bezpečný tlakový modul dostupný v tomto tlakovém rozpětí. Informace o certifikaci Ex viz příručka.
** Specifikovaná míra přetlaku představuje násobek celé stupnice modulu pro jmenovitý přetlak.
***„NEKOROZIVNÍ PLYNY” znamená suchý vzduch nebo nekorozivní plyn jako kompatibilní médium. „Nerezová ocel 316-SS” znamená médium kompatibilní s nerezovou ocelí 316.
Technické údaje
Parametry
Typ | Tlakové |
---|---|
Měření napětí | |
Měření proudu | |
Měření odporu | |
Frekvence | |
Tlak | |
Teplota | |
Napájení proudové smyčky | |
Generování / simulace | |
Generování U DC | |
Generování mA DC | |
Simulace odpor | |
Simulace teploty | |
ATEX provedení | |
Paměť | |
Rozhranní | |
MIN / MAX | |
HOLD | |
Poznámka | Tlakové moduly pro kalibrátory Fluke |
