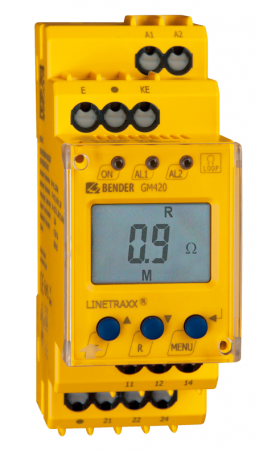

GM420 - Monitor propojení PE vodičů

Monitor propojení PE vodičů a přítomnosti externího napětí

Multifunkční monitor propojení vodičů a externího napětí. Měrení propojení do 100 Ω a měření přítomnosti externího napětí do 50 V AC.
Cena 11 130 Kč
13 467,30 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (7)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.

Varianty k produktu GM420 - Monitor propojení PE vodičů (7)

GM420-D-1 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-D-1
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 0,1...100Ohm
OBJ: B93082001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
11 130 Kč/ks
13 467,30 Kč s DPH
Porovnání
+-
Košík
GM420-D-2 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-D-2
Us AC/DC 70...300V, 15...460Hz
R 0,1...100Ohm
OBJ: B93082002
Záruka: 60 m.
Není skladem
Prověříme pro Vás
11 130 Kč/ks
13 467,30 Kč s DPH
Porovnání
+-
Košík
GM420-D-1 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-D-1
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 0,1...100Ohm
verze B7... s pružinovými svorkami
OBJ: B73082001
Záruka: 60 m.
Není skladem
Prověříme pro Vás
11 130 Kč/ks
13 467,30 Kč s DPH
Porovnání
+-
Košík
GM420-D-2 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-D-2
Us AC/DC 70...300V, 15...460Hz
R 0,1...100Ohm
verze B7... s pružinovými svorkami
OBJ: B73082002
Záruka: 60 m.
Není skladem
Prověříme pro Vás
11 130 Kč/ks
13 467,30 Kč s DPH
Porovnání
+-
Košík
GM420-DW-1 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-DW-1
Us AC 16...72V, 15...460Hz / DC 9,6...94V
R 0,1...100Ohm
Verze "W" se zvýšenou odolností
OBJ: B93082001W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GM420-DW-2 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-DW-2
Us AC/DC 70...300V, 15...460Hz
R 0,1...100Ohm
Verze "W" se zvýšenou odolností
OBJ: B93082002W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
GM420-DW-2 Monitor smyčky a ext. napětí
Monitor smyčky a ext. napětí
GM420-DW-2
Us AC/DC 70...300V, 15...460Hz
R 0,1...100Ohm
Verze "W" se zvýšenou odolností
verze B7... s pružinovými svorkami
OBJ: B73082002W
Záruka: 60 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k GM420 - Monitor propojení PE vodičů

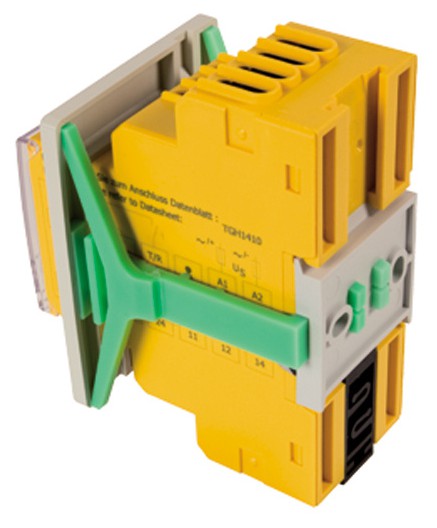

Příslušenství - Příchytka pro šroubovou montáž
Příchytka pro montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
Na dotaz
Poptejte cenu
Porovnání
XM420 - Montážní rám
Montážní rám pro instalaci do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
1 610 Kč/ks
1 948,10 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

  • Monitorování propojení vodiče
  • Monitorování propojení PE vodičů
  • Měření propojení v rozsahu 0,1...100 Ω
  • Měřicí proud 20 mA DC
  • Měření přítomnosti externího napětí do 50 V
  • Odolnost vstupů měřicího obvodu proti externímu napětí do 440 V AC
  • Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
  • Nastavitelná hodnota hystereze spínání
  • Funkce přednastavení parametrů (automatické přiřazení základních parametrů)
  • LED indikace POWER ON a ALARM (AL1/AL2)
  • Trvalé automonitorování funkce
  • Interní tlačítko TEST/RESET
  • Dvě oddělená ALARM relé, (přiřazení ALARMu výběrem pomocí menu)
  • Nastavitelný režim N/O nebo N/C a paměť poruchy
  • Možnost ochrany nastavení přístroje pomocí hesla
  • Možnost zaplombování krytu
  • Digitální indikace měřené hodnoty na LC displeji
  • Pouzdro 2 modulární (šíře 36 mm)
  • Připojení vodičů pomocí šroubových nebo pružinových svorek

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - GM420
(DWG, 79 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM420
(ZIP, 1.5 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
