Hlásiče mezních hodnot

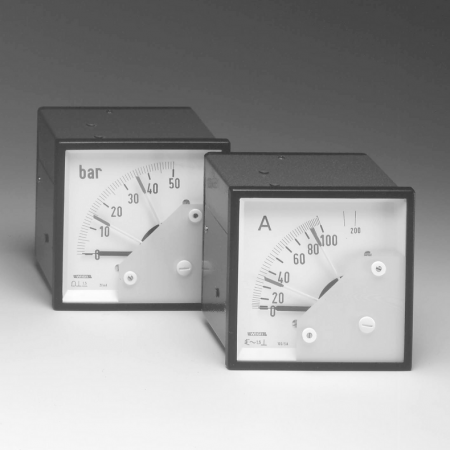

Hlásiče mezních hodnot RW 96/ RP 96 s elektromagnetickým nebo magnetoelektrickým měřicím ústrojím, stupnice 90°.
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Hlásiče mezních hodnot RW 96/ RP 96 s elektromagnetickým nebo magnetoelektrickým měřicím ústrojím, stupnice 90°.Rozšířené informace
Použití
Hlásiče mezních hodnot RW/RP 96 v plechovém pouzdře, s jedním nebo dvěma kontakty mezních hodnot, se používají pro měření a hlídání proudů nebo napětí; při zapojení s měřicími převodníky mohou hlídat i kmitočet, výkon, účiník nebo další fyzikální veličiny. Přístroje obsahují jeden nebo dva reléové výstupy s přepínacími kontakty minima a/nebo maxima. K dispozici je pět následujících provedení:
| Min | s kontaktem minima |
|---|---|
| Max | s kontaktem maxima |
| Min/Min | s kontaktem minima a výstražným kontaktem minima |
| Min/Max | s kontaktem minima a kontaktem maxima |
| Max/Max | s kontaktem maxima a výstražným kontaktem maxima |
Standardní pracovní režim výstupních relé (buzení) je režim s klidovým proudem; kontakty relé se rozpojí při vychýlení ukazovatele měřicího ústrojí nad nebo pod danou mezní hodnotu nebo při výpadku provozního napětí. Jako zvláštní provedení lze požadovat přístroje s relé v režimu s pracovním proudem. Ovládací prvky pro nastavení mezních hodnot a stavítko nulové polohy ukazovatele jsou umístěny vpředu.
měřicí ústrojí
RW 96 Elektromagnetické měřicí ústrojí s plášťovým jádrem, tlumením silikonovýmolejem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
RP 96 Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny. Interní komparátory snímají opticky vzájemnou polohu měřicího ukazovatele s pozicemi nastavených mezních hodnot a ovládají bezpotenciálové reléové výstupy.
Elektrické vlastnosti
| Měřená veličina | RW 96střídavé napětí nebo proud RP 96 stejnosměrné napětí nebo proud |
|---|---|
| Mez přetížitelnosti - trvale - po dobu 5 s | (podle DIN EN 60 051) 1,2-násobek jm. napětí/proudu 2-násobek jm. napětí 10-násobek jm. proudu |
| Bezpečnostní třída | I |
| Stupeň krytí | IP 40 pouzdro IP 00 svorky bez ochrany |
| Izolační skupina | A, podle VDE 0110 |
| Jmenovité izolační napětí | 660 V |
| Zkušební napětí | 2 kV při kmitočtu 50 Hz, po dobu 1 min (podle DIN 57 410) měřicí proud. obvod proti pouzdru měřicí proud. obvod proti relé a relé proti pouzdru |
Měřicí rozsahy
| střídavý proud1)RW 96 | střídavé napětí RW 96 |
|---|---|
| 40 mA | 40 V |
| 60 mA | 60 V |
| 100 mA | 100 V |
| 150 mA | 150 V |
| 250 mA | 250 V |
| 400 mA | 400 V |
| 600 mA | 500 V |
| 1 A | 600 V |
| 1,5 A | |
| 2,5 A | |
| 4 A | |
| 5 A | |
| 6 A | |
| 10 A | |
| 15 A | |
| pro připojení měniče1) | 2) |
| N/1 A*) | sek. 100 V |
| N/5 A*) | sek. 110 V |
| Uveďte prosím jmenovitý převod transformátoru 1) koncová hodnota měř. rozsahu = 2-nás. jm. hodnoty (prodloužená stupnice) 2)koncová hodnota měř. rozsahu = 1,2-nás. jm. hodnoty (prodloužená stupnice) | |
| Vlastní spotřeba RW 96 | |
| Voltmetry | cca 1,5...3 VA |
| Ampérmetry | cca 0,5...1 VA |
Kontakty mezních hodnot
| Spínací charakteristiky (princip s klidovým proudem) | |
| RW/P 96 Min | |
 | 1 reléový kontakt sepnut 0 reléový kontakt rozpojen Jeden ukazatel požadované hodnoty s kontaktem Min: Reléový kontakt je sepnut, když je měřicí ukazovatel nad ukazatelem požadované hodnoty. Rozsah nastavení: 0...93 % délky stupnice |
| RW/P 96 Max | |
 | 1 reléový kontakt sepnut 0 reléový kontakt rozpojen Jeden ukazatel požadované hodnoty s kontaktem Max: Reléový kontakt je sepnut, když je měřicí ukazovatel pod ukazatelem požadované hodnoty. Rozsah nastavení: 7...100 % délky stupnice |
| RW/P 96 Min/Min | |
 | 1 reléový kontakt sepnut 0 reléový kontakt rozpojen Dva ukazatelé požadované hodnoty se dvěma kontakty Min: Reléový kontakt je sepnut, když je měřicí ukazovatel nad ukazatelem požadované hodnoty. Rozsah nastavení: Min II0...89 % délky stupnice Min I4...93 % délky stupnice Vzdálenost4 % délky stupnice |
| RW/P 96 Min/Max | |
 | 1 reléový kontakt sepnut 0 reléový kontakt rozpojen Dva ukazatelé požadované hodnoty s jedním kontaktem Min a jedním kontaktem Max: Reléový kontakt je sepnut, když je měřicí ukazovatel nad, popř. pod ukazatelem požadované hodnoty. Rozsah nastavení: Min 7...91 % délky stupnice Max 9...93 % délky stupnice Vzdálenost 2 % délky stupnice |
| RW/P Max/Max | |
 | 1 reléový kontakt sepnut 0 reléový kontakt rozpojen Dva ukazatelé požadované hodnoty se dvěma kontakty Max: Reléový kontakt je sepnut, když je měřicí ukazovatel pod ukazatelem požadované hodnoty Rozsah nastavení: Max I 7...96 % délky stupnice Max II 11...100 % délky stupnice Vzdálenost 4 % délky stupnice |
| Přesnost | |
| Nastavení hodnoty | ± 1 % délky stupnice |
|---|---|
| Reprodukovatelnost | < 0,2 % délky stupnice |
| Spínací diference | < 1 % délky stupnice |
| Výstupy | |
| Mezní kontakt obsahuje jeden střídač; maximální spínací schopnost ohmické zátěže: | |
| Spínací napětí | 230 V~ |
| Spínací proud | 4 A |
| Spínací výkon | 920VA |
| Životnost při jm. zátěži | 2× 106 sepnutí |
| Mechanická životnost | 107 sepnutí |
| Stejnosměrný proud RP 96 | Vnitřní odpor *) / úbytek napětí cca | Stejnosměrné napětí RP 96 | Vnitřní odpor *) |
|---|---|---|---|
| 100 µA | 5000 Ω | 100 mV | 1000 Ω/V |
| 150 µA | 3600 Ω | 150 mV | 1000 Ω/V |
| 250 µA | 2200 Ω | 250 mV | 1000 Ω/V |
| 400 µA | 1300 Ω | 400 mV | 1000 Ω/V |
| 600 µA | 260 Ω | 600 mV | 1000 Ω/V |
| 1 mA | 60 mV | 1 V | 1000 Ω/V |
| 1,5 mA | 60 mV | 1,5 V | 1000 Ω/V |
| 2,5 mA | 60 mV | 2,5 V | 1000 Ω/V |
| 4 mA | 60 mV | 4 V | 1000 Ω/V |
| 5 mA | 60 mV | 6 V | 1000 Ω/V |
| 6 mA | 60 mV | 10 V | 1000 Ω/V |
| 10 mA | 60 mV | 15 V | 1000 Ω/V |
| 15 mA | 60 mV | 25 V | 1000 Ω/V |
| 20 mA | 60 mV | 40 V | 1000 Ω/V |
| 25 mA | 60 mV | 60 V | 1000 Ω/V |
| 40 mA | 60 mV | 100 V | 1000 Ω/V |
| 60 mA | 60 mV | 150 V | 1000 Ω/V |
| 100 mA | 60 mV | 250 V | 1000 Ω/V |
| 150 mA | 60 mV | 400 V | 1000 Ω/V |
| 250 mA | 60 mV | 500 V | 1000 Ω/V |
| 400 mA | 60 mV | 600 V | 1000 Ω/V |
| 600 mA | 60 mV | ||
| 1 A*) | 60 mV | ||
| také provedení s usměrňovačem pro měření sinusových střídavých napětí (RG 96) | |||
| při zapojení s externím bočníkem RP 96 | |
| 60 mV | vnitřní odpor *) 1000 Ω/V |
|---|---|
| 150 mV | odpor přívodních vodičů 0,050 Ω je zahrnut v kalibraci přístroje (vodiče délky 1m, průřezu 2× 0,75 mm2) |
| při zapojení s převodníkem (live zero) RP 96 | |
| 0/4...20 mA | elektricky potlačená nula - nastavitelná úbytek napětí cca 900 mV |
| *) hodnoty vnitřních odporů jsou nastaveny s tolerancí ± 20 % | |
Indikace
| Ukazovatel | rovný, zakončený nožem |
|---|---|
| Výchylka ukazovatele | 0...90° |
| Průběh stupnice RW 96 | přibližně lineární, začíná od 1/5 jm. hodnoty měřicího rozsahu |
| Průběh stupnice RP 96 | lineární |
| Dělení stupnice | hrubé a jemné |
| Délka stupnice | 78 mm |
| Prodloužená stupnice RW 96 - ampérmetry - voltmetry s měničem | 2-nás. jm. proudu 1,2-nás. jm. napětí |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23 °C ± 1 K |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Kmitočet RW 96 | 50 Hz |
| Vstupní signál RW 96 | sinusový, činitel harmonického zkreslení < 5 % |
| Ostatní | podle DIN EN 60 051 |
| Ovlivňující veličiny | |
| Teplota okolí | 0 °C...+23 °C...+40 °C |
| Provozní poloha | jmenovitá ± 5° |
| Kmitočet RW 96 | 15...100 Hz (napětí) 15...400 Hz (proud) |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | 0...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení

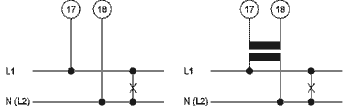

| střídavé napětí |
 |

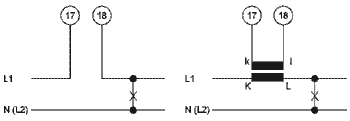

| střídavý proud |
 |

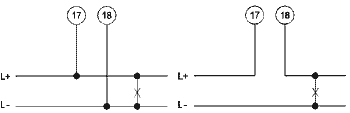

| stejnosměrné napětí/stejnosměrný proud |
 |

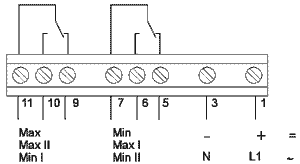

| Obsazení svorek (kontakty mezních hodnot a pomocné napájení) |
 |

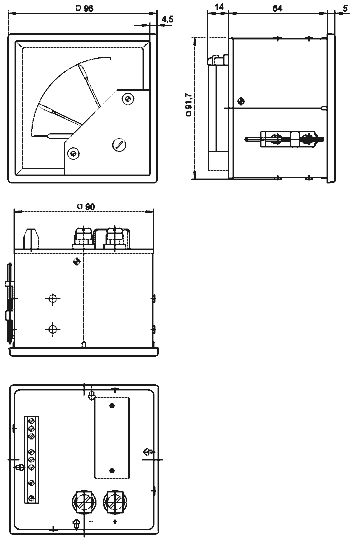

Rozměrový náčrtek
Rozměry v mm
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | ocelový plech |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | šroubové svorky |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | 1...15 mm |
| Připojovací svorky | |
| Voltmetry a ampérmetry | šestihrany s vnitřním závitem, šroubem M5 a třmenem C10 |
| Kontakty relé a pomocné napájení | svorkovnice se šrouby (≤ 2,5 mm2) |
| Rozměry | |
| Čelní rámeček | 96×96 mm |
| Pouzdro | 90×90 mm |
| Konstrukční hloubka | 78 mm |
| Výřez v panelu | 92+0,8 mm |
| Hmotnost cca | 0,5 kg |
