HP3-5 - Virtuální USB osciloskop s diferenciálním vstupem

Popis výrobku

Virtuální USB osciloskop s diferenciálním vstupem

• Průmyslový USB osciloskop s 1 kanálem
• Diferenciální vstupy pro měření až 800 V _{špička-špička}
• Šířka pásma 2,5 MHz
• Rozlišení 10 bitů
• Spektrální analyzátor
• Výkonný digitální voltmetr
• Záznamník Y-t

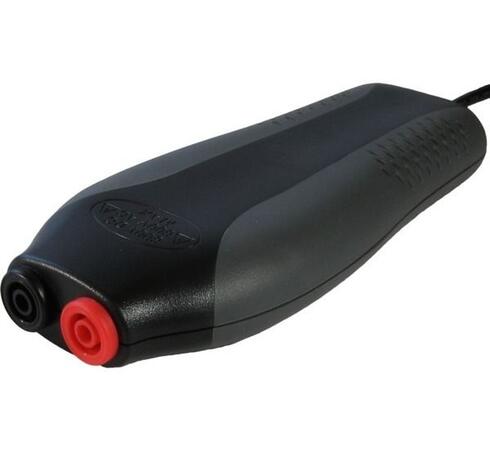

Handyprobe HP3 je přenosný USB osciloskop s izolovanými vstupy schopný měřit 800 Všpička-špička se vzorkovací frekvencí 5 MSa/ss možností záznamu do interní paměti o velikosti až 1 MSa (rozšíření).

Izolované vstupy přístroje dovolují měřit až 800 Všpička-špička, díky čemuž se výborně hodí pro měření v průmyslovém prostředí. Handyprobe HP3 je možné připojit do obvodůi bez nutnosti použití útlumových článků (atenuátorů). Izolované vstupy zamezují vzniku zemníchspojení přes uzemnění sond. To zajišťuje vyšší bezpečnost měření.

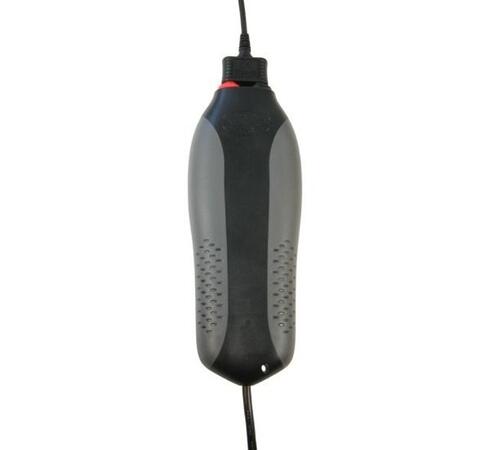

Handyprobe HP3 je navržen tak, aby co nejlépe padl do ruky. Na těle přístroje jsou oblasti dotyku pokryté měkkou gumou. To zajišťuje bezpečnou a pohodlnou  manipulaci a držení. K přístroji lze připojit poutko na ruku. Napájení přístroje je zajištěno přímo z USB rozhraní a není tak nutné připojovat nepraktický externí zdroj.

Nízkošumové vodiče byly speciálně navrženy pro měření s Handyprobe HP3. Vstup přístroje je izolovaný, což znamená, že oba póly vstupu mají vysokou impedanci. Vstupy nejsou spojeny se zemí jako u běžných osciloskopů s neizolovanou architekturou.

Vodiče jsou velmi odolné vůči vnějším rušivým vlivům. Oba konce lze zapojit až 2 m od sebe aniž by došlo k ovlivnění měření nežádoucím rušením. Díky tomu může být jeden bod měření vzdálený od druhého až 2m. S běžným osciloskopem tohle není možné. U běžných osciloskopů je vzdálenost mezi měřicím bodem a zemí limitována na 20 cm. Při 20 cm je rušení velmi malé. Vodiče jsou vyrobeny z odolné silikonové izolace a na koncích opatřeny bezpečnostními banánky.

Handyprobe HP3 se dodává s univerzální softwarem pro všechny přístroje výrobce. Multi Channel software umožňuje rychlé a pohodlné měření se snadným nastavením a širokou škálou funkcí. Software umožňuje přístroji pracovat jako osciloskop, multimetr, spektrální analyzátor a nebo Y-t záznamník.

Zaznamenaná data je pak možné různě zobrazovat jako jeden graf, nebo více grafů s různými režimy zobrazení. Spektrální analyzátor umožňuje vidět frekvenční spektrum signálu vedle klasického zobrazení. Na výběr jsou různá okna pro matematické zpracování signálů a další nástroje.

Pokud ani rozšířený záznam 1 MSa nestačí, je možné použít PC jako záznamník. Přenos dat v reálném čase do PC nabízí nepřerušený a teoreticky neomezený záznam dat ve vysoké vzorkovací frekvenci. Limitem je pouze velikost pevného disku. Data na disku lze pak kdykoli analyzovat v plné délce. Samozřejmostí je použití matematických operací přímo během záznamu.
