iMC3X0 - multimetr/záznamník sítě
až 60 měřených hodnot, automatický rozsah měřeného napětí a proudu do 600 VL-N, 12,5 A, až 4 vstupy/výstupy, 4 elektroměry s tarfiními hodinami nebo výstupy, komunikace MODBUS, DNP3,M-BUS
Dotaz na produktPorovnat
Varianty k produktu iMC3X0 - multimetr/záznamník sítě (1)
S - přesnost měření činný/jalový výkon - tř.1/tř.2
ARNG - automatický rozsah vstupního napětí (50 - 500 VAC)
S - frekvence 50, 60 Hz
U - pomocné napájení 20 - 300 VDC // 48 - 276 VAC
L - komunikace M-Bus + servisní USB
N - modul 1/2 bez výstupu
N - modul 3/4 bez výstupu
C - připojení přes třmenové svorky na přístroji
A - standardní provedení
Popis výrobku

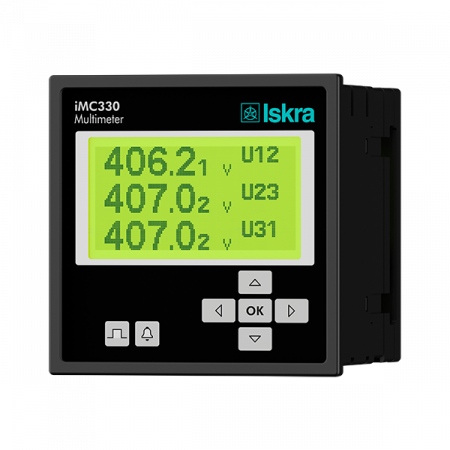

Multimetr iMC330 a záznamník sítě iMC350 jsou zařízení pro trvalé monitorování, měření a analýzu jednofázové nebo třífázové elektrické sítě. Zařízení se liší hlavně vnitřní pamětí a většího výběru komunikačních protokolů u iMC350. K dispozici je i speciální provedení "na lodě" certifikované Bureau Veritas.
Měření
iMC330 i iMC350 měří efektivní hodnoty napětí a proudu a pomocí mikroprocesoru dopočítává další měřené hodnoty (frekvenci, výkon, účinník, a další). Dále měří elektrickou energii ve všech čtyřech kvadrantech a až do 31. harmonického zkreslení.
S využitím vstupních a výstupních modulů (I/O modul) lze zařízení použít k řízení procesů a sledování pomocí výstrah (alarmů).
Interní paměť
Model iMC350 je vybaven vnitřní 8 Mb pamětí sloužící k uložení až 32 měření a alarmů. Vzorkovací frekvence lze nastavit od 1 do 60 minut.
Komunikace
Výrobce nabízí několik standardizovaných komunikačních protokolů. Sériovými RS485 a M-Bus lze zařízení připojit do sítě. Přes USB nebo RS232 přímo do počítače nebo kontroleru. Servisní USB slouží k rychlému nastavení bez nutnosti připojení externího napájení.
Při připojení do sítě nebo k počítači lze všechny hodnoty zařízení číst dedikovaným softwarem MiQen.
Rozšířené informace
Technické údaje
Splňované normy:
| norma EN | popis normy |
| 61557-12 | Elektrická bezpečnost v nízkonapěťových rozvodných sítích se napětím do 1 000 V AC a se 1 500 V DC - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany - Část 12: Zařízení pro měření a monitorování elektrické energie; |
| 61010-1 | Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení. Část 1: Všeobecné požadavky; |
| 62053-21* | Vybavení pro měření elektrické energie - Zvláštní požadavky - Část 21: Střídavé statické činné elektroměry AC (třídy 0,5, 1 a 2) |
| 62053-22* | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 22: Střídavé statické činné elektroměry (třídy 0,2 S a 0,5 S); |
| 62053-23* | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 23: Statické elektroměry pro jalovou energii (třídy 2 a 3); |
| 62053-31* | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 31: Impulzní výstupní zařízení elektromechanických a elektronických elektroměrů (pouze dvouvodičových) |
| 61326-1 | Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na EMC - Část 1: Všeobecné požadavky; |
| 60529 | Stupně ochrany krytem (krytí - IP kód); |
| UL 94 | Klasifikace hořlavosti plastů podle UL 94 |
| IEC 61158 |
Průmyslové komunikační sítě - Specifikace sběrnice pole - Část 1: Přehled a návod pro soubory IEC 61158 a IEC 61784 |
| 13757 | Komunikační systémy pro měřidla |
* - částečné splnění
