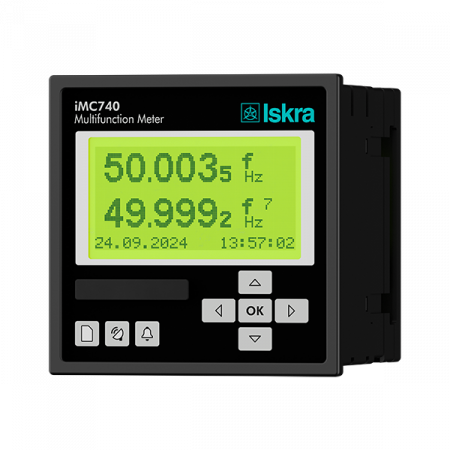

iMC740 - multimetr
měření více než 140 hodnot různých veličin, třída přesnosti měření S dle EN 61000-4-30, rozsah měřicí frekvence 16 - 400 Hz, podpora NTP synchronizace, až 4 vstupy/výstupy
Dotaz na produktPorovnat
Varianty k produktu iMC740 - multimetr (2)
S - frekvence 50/60 Hz
E - pomocné napájení 230 V AC
E - komunikace Ethernet & USB
T - modul 1/2 - 2x tarifní vstup 230 V
M - modul 3/4 - 2x výstup relé (alarm)
C - záloha přes superkondenzátor

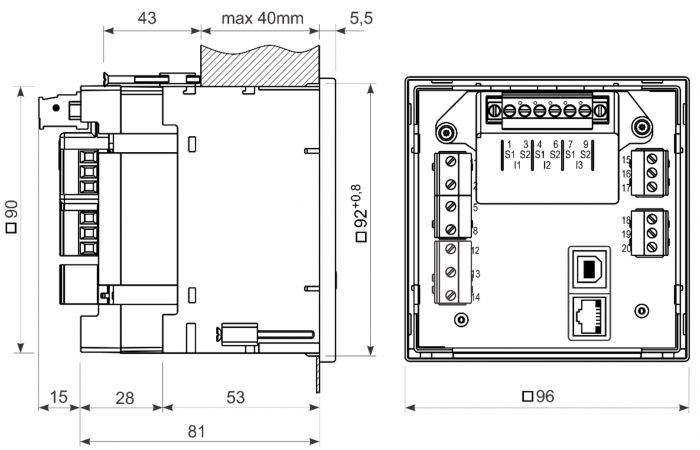

C - připojení proudových vstupů přes svorkovnice (nelze použít celoplošný kryt)
S - frekvence 50/60 Hz
U - pomocné napájení 20 - 300 VDC // 48 - 276 VAC
E - komunikace Ethernet & USB
T - modul 1/2 - 2x tarifní vstup 230 V
M - modul 3/4 - 2x výstup relé (alarm)
C - záloha přes superkondenzátor
C - připojení proudových vstupů přes svorkovnice (nelze použít celoplošný kryt)

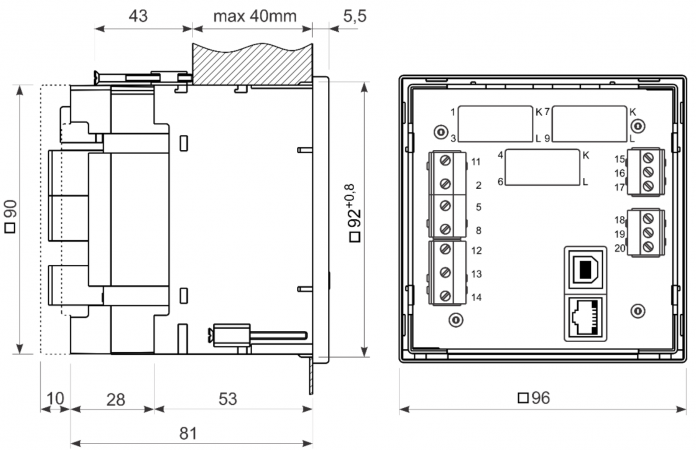

Popis výrobku

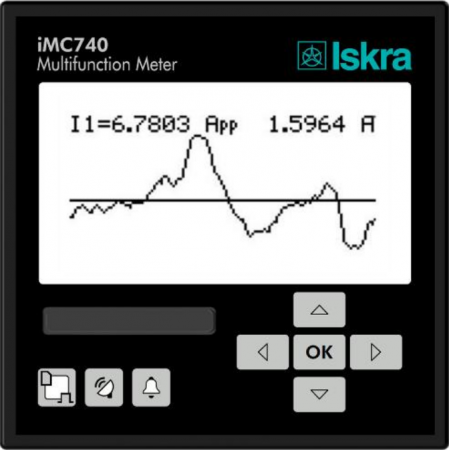

Multifunkční měřič iMC740 je zařízení pro trvalé monitorování, měření a analýzu jednofázové nebo třífázové elektrické sítě.
Multimetr měří efektivní hodnotu (TRMS) na principu rychlého vzorkování signálů napětí a proudu. Vestavěný mikroprocesor vypočítává měřené veličiny (napětí, proud, frekvence, energie, výkon, účiník, fázové úhly, harmonické zkreslení, atd.) z naměřených signálů.
iMC740 provádí měření v souladu s normou EN 61557-12.
Pomocí komunikace RS232/RS485 nebo Ethernet/USB lze z multimetru vyčítat hodnoty nebo jej nastavovat.
Měření
Měřené hodnoty jsou v reálném čase k dispozici na vestavěném displeji nebo online přes aplikaci MiQen. Přístroj vzorkuje dle nastavení, obnovovací frekvence online aplikace je jedna vteřina.
Paměťová karta
Součástí zařízení iMC740 je slot na paměťovou SD kartu o maximální velikosti 2GB. Slot slouží pro nahrání souboru s nastavení a pro upgrade firmwaru zařízení.
Komunikace
Zařízení je standardně osazano jedním komunikačním portem na pozici COM1. Pozici COM2 lze osadit místo jednoho I/O modulu. Díky dvěma komunikačním modulům mohou ze zařízení vyčítat 2 uživatelé nezávisle na sobě.
Varianty komunikačních modulů:
| Konfigurace | COM1 | COM2 |
| 1 | RS232/485 | / |
| 2 | RS232/485 | RS232 nebo RS485 |
| 3 | Ethernet & USB | / |
| 4 | Ethernet & USB | RS232 nebo RS485 |
iMC740 podporuje standardní komunikační protokoly MODBUS RTU, TCP a DNP3 L1.
Synchronizace v reálném čase (RTP)
Zařízení iMC740 je vybaveno měřením RTP (real time synchronisation) pro zajištění požadované přesnosti. Z důvodu teplotních změn v místě montáže však není vždy možné RTP udržet v přijatelných mezích.
Zařízení iMC740 proto podporuje NTP (network time protocol synchronization), která však vyžaduje připojení na NTP server. Přesnost NTP se standardně pohybuje v řádu milisekund, avšak může být ovlivněna nastavením sítě.
Technické údaje
Splňované normy:
| norma EN | popis normy |
| 61010-1 | Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení. Část 1: Všeobecné požadavky; |
| 61557-12 | Elektrická bezpečnost v nízkonapěťových rozvodných sítích se napětím do 1 000 V AC a se 1 500 V DC - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany - Část 12: Zařízení pro měření a monitorování elektrické energie; |
| 61000-4-7:2002 + A1 | Elektromagnetická kompatibilita (EMC); Všeobecná směrnice o měření a měřicích přístrojích harmonických a meziharmonických pro rozvodné sítě a zařízení připojovaná do nich; |
| 50160 | Charakteristiky napětí elektrické energie dodávané z veřejné distribuční sítě; |
| 62053-22 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 22: Střídavé statické činné elektroměry (třídy 0,2 S a 0,5 S); |
| 62053-24 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 24: Statické elektroměry pro jalovou energii při základním kmitočtu (třídy 0,5 S, 1 S a 1); |
| 62053-23 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 23: Statické elektroměry pro jalovou energii (třídy 2 a 3); |
| 61326-1 | Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na EMC - Část 1: Všeobecné požadavky; |
| 60529:1997/A1 | Stupně ochrany krytem (krytí - IP kód); |
| 60068-2-1/ -2/ -6/ -27/ -30 | Zkoušení vlivů prostředí (-1 chlad; -2 suché teplo; -30 vlhké teplo; -6 vibrace; -27 náraz) |
| UL 94 | Klasifikace hořlavosti plastů podle UL 94 |
Přesnosti jednotlivých veličin dle norem:
| měřená veličina | třída přesnosti | dle normy číslo |
| napětí L-N, L-L | 0,2 | EN 61557-12 |
| proud | 0,2 | EN 61557-12 |
| činný výkon (IN = 5 A) | 0,2 | EN 61557-12 |
| činný výkon (IN = 1 A) | 0,5 | EN 61557-12 |
| činná energie | 0,5S | EN 62053-22 |
| jalová energie | 1 | EN 62053-24 |
| frekvence | 0,2 třída A | EN 61557-12 |
| účiník | 0,5 | EN 61557-12 |
| celkové harmonické zkreslení (U) | 0,3 třída A/I | EN 61557-12 |
| celkové harmonické zkreslení (I) | 0,3 | EN 61557-12 |
| přesný čas (RTC) | <±1 s/den | IEC 61000-4-30 |
