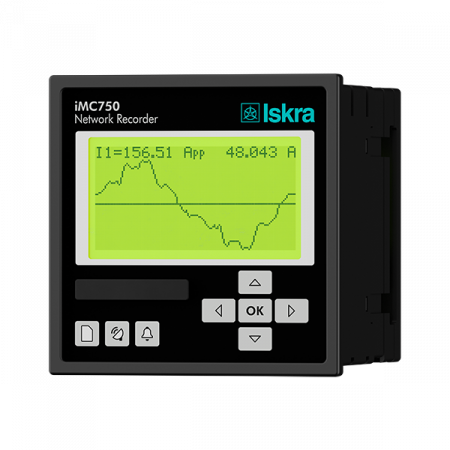

iMC750 - záznamník sítě
až 140 měřených hodnot, měření ve třídě S dle EN 61000-4-30, automatický měřicí rozsah do až 1000 VTRMS a 12,5 A, až 3 komunikační porty, podpora synchronizace v reálném čase (NTP) až 4 výstupy/vstupy
Dotaz na produktPorovnat
Popis výrobku
Záznamník sítě iMC750 je zařízení pro trvalé monitorvání a analýzu jedno nebo třífázové sítě. Záznamník měří všechny hodnoty dle normy EN 61557-12. Všechny naměřené hodnoty jsou uchovávány ve vnitřní paměti. Pomocí komunikace RS232/RS485 nebo Ethernet/USB lze přístroj nastavit nebo vyčítat všechna naměřená data.
Měření
Všechna měření lze odečítat přímo na LCD přístroje nebo online pomocí dedikovaného softwaru MiQen při zapojení záznamníku do sítě.
Záznamník měří až 140 různých hodnot.
Paměť
Vnitřní pamět (8 Mb) lze rozšířit SD kartou (max. 2Gb).
Komunikace
Zařízení je standardně osazano jedním komunikačním portem na pozici COM1. Pozici COM2 lze osadit místo jednoho I/O modulu. Díky dvěma komunikačním modulům mohou ze zařízení vyčítat 2 uživatelé nezávisle na sobě.
Varianty komunikačních modulů:
| Konfigurace | COM1 | COM2 |
| 1 | RS232/485 | / |
| 2 | RS232/485 | RS232 nebo RS485 |
| 3 | Ethernet & USB | / |
| 4 | Ethernet & USB | RS232 nebo RS485 |
iMC750 podporuje standardní komunikační protokoly MODBUS RTU, TCP a DNP3 L1.
Synchronizace v reálném čase (RTP)
Zařízení iMC750 je vybaveno měřením RTP (real time synchronisation) pro zajištění požadované přesnosti. Z důvodu teplotních změn v místě montáže však není vždy možné RTP udržet v přijatelných mezích.
Zařízení iMC750 proto podporuje NTP (network time protocol synchronization), která však vyžaduje připojení na NTP server. Přesnost NTP se standardně pohybuje v řádu milisekund, avšak může být ovlivněna nastavením sítě.
Rozšířené informace
Technické údaje
Splňované normy:
| norma EN | popis normy |
| 61010-1 | Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení. Část 1: Všeobecné požadavky; |
| 61557-12 | Elektrická bezpečnost v nízkonapěťových rozvodných sítích se napětím do 1 000 V AC a se 1 500 V DC - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany - Část 12: Zařízení pro měření a monitorování elektrické energie; |
| 6100-4-7:2002 + A1:2009 | Elektromagnetická kompatibilita (EMC); |
| 50160 | Charakteristiky napětí elektrické energie dodávané z veřejné distribuční sítě; |
| 62053-22 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 22: Střídavé statické činné elektroměry (třídy 0,2 S a 0,5 S); |
| 62053-24 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 24: Statické elektroměry pro jalovou energii při základním kmitočtu (třídy 0,5 S, 1 S a 1); |
| 62053-23 | Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky - Část 23: Statické elektroměry pro jalovou energii (třídy 2 a 3); |
| 61326-1 | Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na EMC - Část 1: Všeobecné požadavky; |
| 60529 | Stupně ochrany krytem (krytí - IP kód); |
| 60068-2-1/ -2/ -6/ -27/ -30 | Zkoušení vlivů prostředí; |
| UL 94 | Klasifikace hořlavosti plastů podle UL 94 |
