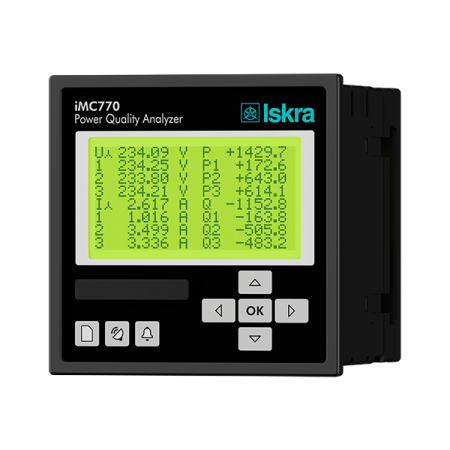

iMC770 - analyzátor kvality sítě
měření ve třídě A dle EN 61000-4-30, automatický měřicí rozsah do až 1000 VTRMS a 12,5 A, až 3 komunikační porty, podpora synchronizace v reálném čase (NTP), až 4 výstupy/vstupy
Dotaz na produktPorovnat
Popis výrobku
Analyzátor sítě iMC770 je zařízení pro trvalé měření, monitorování a anylýzu jednofázové nebo třífázové elektrické sítě. Uplatnění najde především u obnovitelných zdrojů energie.
Měření
Analyzátor kvality elektrické energie iMC770 provádí měření v souladu s předepsanou normou EN 61000-4-30 a vyhodnocuje zaznamenané parametry pro analýzu podle parametrů definovaných v evropské normě pro kvalitu dodávek elektrické energie EN 50160:2011.
Kromě toho model iMC770 ukládá měření a zprávy o kvalitě do interní paměti pro potřeby další analýzy zaznamenaných dat. Přístupem k zaznamenaným hodnotám nebo hodnotám v reálném čase z více přístrojů nainstalovaných na různých místech je možné získat celkový přehled o chování systému. Toho lze dosáhnout díky přesným interním hodinám reálného času a podpoře synchronizace NTP, kterými přístroj iMC770 disponuje a které zajišťují přesná měření s časovým razítkem i ze vzdálených jednotek.
Všechna požadovaná měření, týdenní PQ zprávy (zprávy o kvalitě sítě) a alarmy lze rovněž ukládat lokálně do interní paměti. Uložená data pak mohou být pro účely následné analýzy přenesena na paměťovou kartu, nebo je k nim možný přístup prostřednictvím komunikačních rozhraní
Komunikace
Analyzátor kvality elektrické energie iMC770 nabízí širokou škálu komunikačních možností, které vyhoví specifickým požadavkům. Je vybaven standardním komunikačním portem COM1 a pomocným komunikačním portem COM2. To umožňuje dvěma různým uživatelům přistupovat k datům ze zařízení současně a díky využití komunikace TCP/IP lze k datům přistupovat celosvětově.
Port COM2 je volitelný a lze jej objednat jako jeden z I/O modulů.
K dispozici jsou různé konfigurace (specifikuje se při objednávce):
| konfigurace | COM1 | COM2 |
| 1 | RS 232/485 | / |
| 2 | RS 232/485 | RS 232 nebo RS 485 |
| 3(1) | Ethernet & USB | / |
| 4(1) | Ethernet & USB | RS 232 nebo RS 485 |
(1) Rozhraní Ethernet a USB jsou galvanicky odděleny.
Rozšířené informace
Technické údaje
Splňované normy:
| norma EN | popis normy |
| 61010-1 | Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení. Část 1: Všeobecné požadavky; |
| 61557-12 | Elektrická bezpečnost v nízkonapěťových rozvodných sítích se napětím do 1 000 V AC a se 1 500 V DC - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany - Část 12: Zařízení pro měření a monitorování elektrické energie; |
| 6100-4-30 | Elektromagnetická kompatibilita (EMC) - Část 4-30: Zkušební a měřicí technika - Metody měření kvality energie |
| 61000-4-7 | Elektromagnetická kompatibilita (EMC) - Část 4-7: Zkušební a měřicí technika |
| 50160 | Charakteristiky napětí elektrické energie dodávané z veřejné distribuční sítě |
| 62053-22 | Vybavení pro měření elektrické energie - Zvláštní požadavky - Část 22: Střídavé statické činné elektroměry (třídy 0,1S, 0,2S a 0,5S) |
| 62053-24 | Vybavení pro měření elektrické energie - Zvláštní požadavky - Část 24: Statické elektroměry pro základní složku jalové energie (třídy 0,5 S, 1 S, 1, 2 a 3) |
| 62053-23 | Vybavení pro měření elektrické energie - Zvláštní požadavky - Část 23: Statické elektroměry pro jalovou energii (třídy 2 a 3) |
| 61326-1 | Elektrická měřicí, řídicí a laboratorní zařízení - Požadavky na EMC - Část 1: Všeobecné požadavky; |
| 60529 | Stupně ochrany krytem (krytí - IP kód); |
| 60068-2-1/-2/-6/-27/-30 | Zkoušení vlivů prostředí |
| UL 94 | Klasifikace hořlavosti plastů podle UL 94 |
* - částečné splnění
