IR1570 - Hlídač izolačního stavu
Hlídač izolačního stavu pro střídavé izolované IT sítě
Hlídač izolačního stavu pro střídavé izolované jednofázové i třífázové IT sítě do 480 V, které neobsahují měniče ani stejnosměrné obvody.
Dotaz na produktPorovnat
Popis výrobku
- Napěťový rozsah 0...480 V
- Dvě samostatně nastavitelné hodnoty reakce 2 kΩ...1 MΩ
- Automatická adaptace na svodovou kapacitu monitorované sítě
- Monitorování stavu připojení sítě a zemních vodičů
- LED indikace ALARM 1 a ALARM 2
- Interní a externí tlačítko TEST / RESET
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný režim N/O nebo N/C
- Nastavitelná paměť poruchových stavů
- Trvalé monitorování vlastní funkce se signalizací ALARM
- Podsvětlený textový LC displej
- Vyjímatelné připojovací svorky
- Pouzdro pro montáž do panelu 96×96 mm
Rozšířené informace
Hlídač izolačního stavu ISOMETER® série IR1570 je určen k monitorování izolačních odporů izolovaných AC, 3(N)AC sítí 0...480 V. Dvě výstupní alarm relé respektive nastavitelné prahové hodnoty umožňují využití alarmu jako výstrahy a hlavního alarmu.Pokud monitorovaná síť obsahuje DC komponenty jako např. usměrňovače, může dojít ke zvýšení citlivosti přístroje. Přístroj je určen pro použití na čistě AC sítích.
Aplikace
- AC nebo 3(N)AC hlavní obvody bez přímo připojených usměrňovačů
- Motory, pumpy, pásové dopravníky bez řízení rychlosti, klimatizace, osvětlení, topení, mobilní generátory, instalace budov
Funkce
Jestliže izolační odpor mezi vodiči systému a zemí klesne pod hodnotu reakce, sepne ALARM relé a rozsvítí se LED dioda ALARM.Dvě samostatně nastavitelné hodnoty reakce resp. ALARM relé umožňují rozlišit mezi funkci ALARM a předALARM. Měřená hodnota je zobrazována na LC displeji. Poruchové stavy mohou být ukládány do paměti poruchových stavů, která může být vynulována pomocí tlačítka RESET. Pomocí tlačítka TEST lze kontrolovat funkčnost zařízení a propojení vodičů monitorovaného systému se zemí. Porucha indikována během testu je signalizována pomocí relé K2.Parametry přístroje lze nastavit pomocí ovládacích prvků na čelním panelu a LC displeje.
Princip měření
ISOMETER® IR1570 pracuje na principu superpozice stejnosměrného napětí s reverzací.
Normy
ISOMETER® IR1570 odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | 55 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 480 V |
| Jmenovité napětí Un 3(N)AC | 0 V … 480 V |
| Tolerance napětí Un | +20% |
| Rozptylová kapacita sítě Ce µF | 0 F … 0,02 mF |
| Hodnota reakce Ran kΩ | 2 kΩ … 1 MΩ |
| Propojené sítě | NE |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ne |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | ANO |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ano |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité izolační napětí | AC 500 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 4 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | viz údaje pro objednávku |
|---|---|
| Jmenovitý kmitočet napájecího napětí fs | viz údaje pro objednávku |
| Vlastní spotřeba max. | ≤ 5 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC, 3(N)AC 0...480 V |
|---|---|
| Jmenovitý kmitočet fn | 30...420 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 2 kΩ...1 MΩ |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 2 kΩ...1 MΩ |
| Přesnost (2 kΩ...10 kΩ) / (10 kΩ...1 MΩ) | +2 kΩ / 0...+20 % |
| Hystereze (2 kΩ...10 kΩ) / (10 kΩ...1 MΩ) | +2 kΩ / 25 % |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF (Ran < 100 kΩ) |
≤ 1 s |
|---|---|
| Měřicí obvod | |
| Měřicí princip | DC |
|---|---|
| Měřicí napětí Um | ≤ DC 20 V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 170 µA |
| Interní DC odpor Ri | ≥ 119 kΩ |
| Interní impedance Zi při 50 Hz | ≥ 114 kΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 680 V |
| Svodová kapacita sítě Ce | ≤ 20 µF |
| Zobrazení, paměť | |
| Zobrazení | podsvětlený LC displej, 2×16 znaků, 4 mm |
|---|---|
| Rozsah zobrazení | 1 kΩ...5 MΩ |
| Heslo | Off / 0...999 (od výrobce nastaveno Off) |
| Paměť poruchy / ALARM relé | On / Off (od výrobce nastaveno Off) |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při 24 V DC (50 mW) |
| Všeobecná data | |
| Typ připojení vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí / verze "W" | -10...+55 °C / -25...+70 °C |
| Skladovací teplota / verze "W" | -40...+70 °C / -40...+85 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášivost | UL94V-2 |
| Rychlá montáž na DIN lištu | Ne |
| Uchycení pomocí šroubů | Ne |
| Hmotnost | cca. 400 g |
| Pouzdro | XM157X |

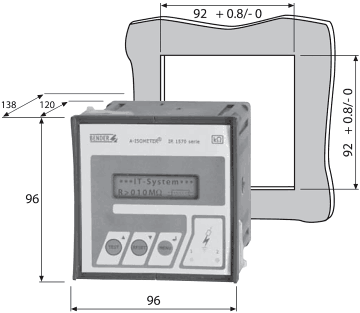

Rozměry pouzdra XM157x
