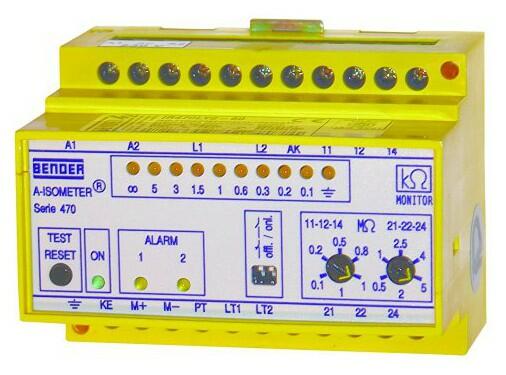

IR470LY2-60 - Hlídač izolačního stavu
Hlídač izolačního stavu pro střídavé jednofázové a třífázové IT sítě
Výroba přístrojů řady IR470LY byla ukončena. Vhodnou náhradou jsou přístroje isoHV425 + AGH422, isoRW425 nebo isoEV425 + AGH420. V případě nejasností s výběrem vhodného přístroje nás kontaktujte.
Dotaz na produktPorovnat
Nahrazeno produkty
Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných, popřípadě kombinovaných IT sítích. Obsahuje přednastavené profily dle užití zařízení.
Hlídač izolačního stavu pro IT sítě AC, 3(N)AC a DC 0…1000 V s měřením podpětí a přepětí. Připojení k monitorované síti přes vazebný člen AGH422. Provedení s rozhraním RS485 nebo s galvanicky odděleným analogovým výstupem.
Hlídač izolačního stavu pro monitorování izolačního odporu v neuzemněných 3(N)AC, AC a DC sítích (IT sítích) v drážních aplikacích do 440 V.
Popis výrobku
- Napěťový rozsah 0...793 V
- Kmitočtový rozsah 40...460 Hz
- Pomocí vazebných členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce v rozsahu 100 kΩ...1 MΩ ALARM1 a 500 kΩ...5 MΩ ALARM2 (předalarm)
- Trvalé monitorování stavu připojení
- LED indikace POWER ON, ALARM 1, ALARM 2
- Indikace ALARM 1(2) signalizuje i poruchu připojení a vlastní interní chybu přístroje
- LED bargraf pro indikaci velikosti izolačního odporu
- DIP přepínač umožňuje zvolit pracovní režim ALARM relé (N/C nebo N/O) a změnit režim OFF-LINE/ON-LINE
- Dvě přepínací ALARM relé (nastavitelné na N/O, N/C)
- Kombinované tlačítko TEST/RESET
- Možnost připojení externího spínání TEST a RESET

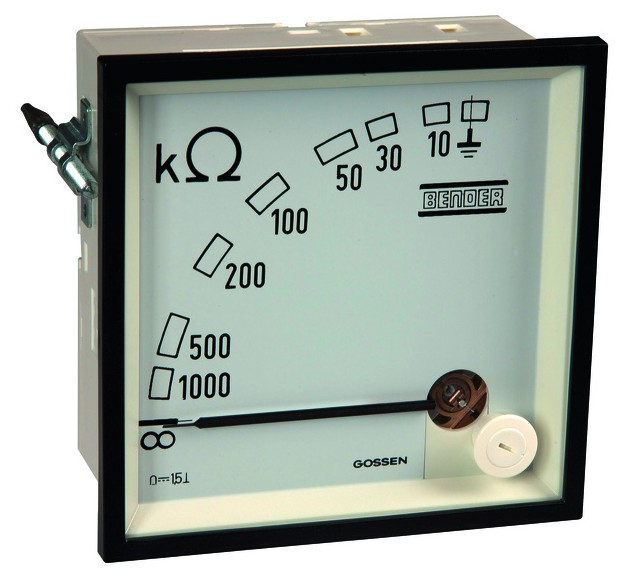

- Analogový výstup 0...400 µA pro připojení k externímu MΩ metru
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Rozšířené informace
ISOMETER® IR470LY2-60... monitoruje izolační odpor v jednoduchých jednofázových a třífázových střídavých IT sítích do 793 V, které neobsahují ani měniče ani stejnosměrné obvody a mají vysokou hodnotu izolačního odporu. Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat překročení izolačního odporu sítě ve dvou úrovních (před alarm a hlavní alarm). Přístroj může pracovat i v režimu OFF-LINE (síť je bez napětí).S použitím vazebných členů lze monitorovat i IT sítě s vyšším jmenovitým napětím až do 7,2 kV (viz příslušenství).
Aplikace v on-line sítích
- Střídavé jedno a třífázové systémy bez stejnosměrných obvodů
- Budící obvody motorů bez měničů
- Elektrické instalace v budovách
- Jednoduché elektrické systémy strojů
- Generátorové soupravy a mobilní generátory
- Veřejné energetické rozvody
- Osvětlovací systémy
- Chladící a klimatizační systémy
Aplikace v off-line sítích
- Automatické požární pumpy
- Pohony záchranných zařízení
- Lodní jeřáby
- Pohony ventilů u rozvodních zařízení (voda, plyn, ropa,...)
- Motorové pohony v instalacích
- Potápěčské pumpy
- Pohony pro kotvy, výtahy atd.
Funkce
ISOMETER® IR470LY2-60... trvale měří a vyhodnocuje izolační odpor monitorované sítě. Měřená hodnota je indikována na LED bargrafu nebo na připojeném externím kΩ metru. Síť lze kontinuálně monitorovat i v případě jakýchkoliv změn, např. připojení další větve k síti.Pokud izolační odpor mezi vodiči sítě a zemí klesne pod nastavenou hodnotu reakce, sepne relé nejprve ALARM 1 následně může i ALARM 2 a rozsvítí se LED ALARM 1 nebo LED ALARM 2. V případě přerušení spojení monitorované sítě a zemí rovněž začnou obě LED ALARM blikat.LED ALARM zůstává svítit i po odstranění poruchy a její zhasnutí (vynulování paměti) je možné pouze zmáčknutím tlačítka RESET. V případě automatického RESET LED ALARM zhasne ihned po odstranění poruchy.Stisknutím tlačítka TEST simulujeme funkci poruchy a testujeme funkčnost přístroje.
Princip měření
ISOMETER® IR470LY2-60... pracuje na měřicím principu superpozice stejnosměrného napětí.
Normy
ISOMETER® IR470LY2-60... odpovídají požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- ASTM F 1134-94
Rozměry pouzdra X470
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | 55 °C |
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 630 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 6,0 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | viz údaje pro objednávku |
|---|---|
| Jmenovitý kmitočet napájecího napětí fs | 50...460 Hz |
| Rozsah pracovního napětí | 0,85...1,15 % z Us |
| Vlastní spotřeba max. | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC, 3(N)AC 0...793 V |
|---|---|
| Jmenovitý kmitočet fn | 40...460 Hz |
| Hodnoty reakce | |
| Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...1 MΩ |
|---|---|
| Jmenovitá hodnota reakce Ran2 (ALARM 2) | 500 kΩ...5 MΩ |
| Specifické časy | |
| Doba odezvy tan při RF=0,5×Ran a Ce=1 µF | ≤ 4 s |
|---|---|
| Měřicí obvod | |
| Měřicí princip | DC |
|---|---|
| Měřicí napětí Um | ≤ 40V |
| Měřicí proud Im (při RF=0 Ω) | ≤ 33 µA |
| Interní DC odpor Ri | ≥ 1,2 MΩ |
| Interní impedance Zi při 50 Hz | ≥ 1,0 MΩ |
| Přípustné externí stejnosměrné napětí Ufg | ≤ DC 800 V |
| Svodová kapacita sítě Ce | ≤ 10 µF |
| Zobrazení, paměť | |
| Zobrazení | LED bargraf, 10 segmentů |
|---|---|
| Paměť chyb, ALARM relé | On |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interní/externí |
|---|---|
| Výstupní proud pro panelový přístroj | 0...400 µA |
| Max. zátěž | ≤ 25 kΩ |
| Spínací obvody | |
| Spínací prvky | 2 × relé s 1 přepínacím kontaktem |
|---|---|
| Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
| Minimální zátěž kontaktu | 2 mA při DC 24 V |
| Všeobecná data | |
| Typ připojeni vodičů | šroubové svorky |
|---|---|
| Pracovní teplota okolí | -10...55 °C |
| Skladovací teplota | -40...70 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli pozici |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) |
IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášivost | UL94V-0 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů |  Ano |
| Hmotnost | ≤ 360 g |
| Pouzdro | X470 |
